Осциллограф отечественного производства С1-220



Основным инструментом для тестирования электроники был и остаётся осциллограф. Традиционные аналоговые осциллографы с ЭЛТ постепенно уходят в прошлое и вытесняются цифровыми устройствами, как собственно во всех областях электроники. Тем не менее, стоимость аналоговых осциллографов остаётся существенно ниже цифровых, даже при стремительном удешевлении последних. Поэтому их до сих пор целесообразно использовать для простых применений. Особенно это актуально для учебных и образовательных учреждений, сервисных центров и, конечно же, радиолюбителей.

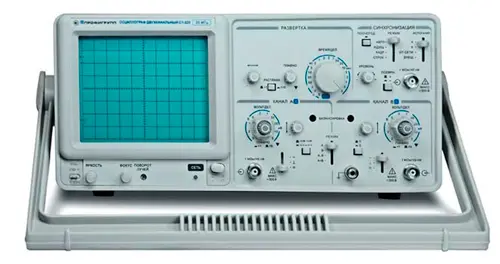

Осциллограф С1-220

Осциллограф С1-220

Одним из таких бюджетных осциллографов является С1-220 производства "Профигрупп" (Санкт-Петербург, Россия). Прибор имеет 2 канала, полосу пропускания 20 МГц и все качества традиционного аналогового осциллографа. Прибор успешно прошёл испытания для целей утверждения типа средства измерения и внесен в Государственный Реестр СИ РФ.

Основные технические характеристики прибора приведены в таблице.

Канал вертикального отклонения

Параметры

Значения

Полоса пропускания

0...20 МГц (-3 дБ) (0...7 МГц при усилении х5)

Коэффициент отклонения

5 мВ/дел...5 В/дел (шаг 1-2-5), усиление х5

Входной импеданс

1 МОм / 45 пФ

Максимальное входное напряжение

300 В (DC+АСпик., до 1 кГц)

Режимы работы

Канал А, канал В, канал В инвертированный, каналы А+В, каналы А и В последовательно или попеременно

Канал горизонтального отклонения

Коэффициент развертки

0,2 мкс/дел. 0,5 с/дел (шаг 1-2-5), растяжка х10

Регулировка коэффициента развертки

Плавное перекрытие в 2,5 раза

Синхронизация

Источники синхронизации

Автовыбор, канал А, канал В, сеть, внешний

Режимы запуска развертки

Автоколебательный, ждущий, ТВ (кадр, строка)

Вход внешней синхронизации

1 МОм / 45 пФ

Другие данные

Размер экрана

8 х 10 дел. (1 дел. =10 мм)

Напряжение питания

230 В ± 15%, 50 / 60 Гц

Потребляемая мощность

45 Вт

Габаритные размеры

350/190/460 мм

Масса

8,0 кг
