Мультиметры нового поколения SMART TWEEZERS



Массовое применение в современных электронных устройствах SMD-компонентов, которые, кроме миниатюрных размеров приспособлены для поверхностного монтажа, вызвало другую проблему - трудность измерения параметров этих элементов в процессе настройки или поиска неисправностей вследствие затрудненного доступа к ним на платах.


Кроме того, на сверхминиатюрные компоненты нет возможности нанести полноценную маркировку (в первую очередь это касается пассивных компонентов) и проблема их сортировки тоже достаточно актуальна. Но прогресс не стоит не месте, и когда есть спрос, всегда рождается предложение. Появившиеся недавно на российском рынке мультиметры SMART TWEEZERS в значительной мере решают все эти проблемы. Уникальная конструкция, объединяющая механику и электронику, позволяет применять их в самых разных областях электроники.
Но прежде чем рассматривать технические особенности SMART TWEEZERS, коротко проследим эволюцию мультиметров.
Мультиметр - это электронное устройство, позволяющее измерять более чем один электрический параметр. Исторически ток, напряжение и сопротивление были стандартными величинами для ранних поколений мультиметров, которые и назывались АВО-метра-ми, (производные от Ампер, Вольт и Ом), в которых измеряются ток, напряжение и сопротивление. Эти мультиметры были аналоговыми и отображали измеренные величинь стрелками (движущимися указателями), перемещающимися вдоль шкалы. Развитие цифровой техники не оставило в стороне мультиметры, и следующим шагом в их развитии стал переход мультиметров на цифровую индикацию, что, естественно, значительно упростило считывание измеренных величин, а также повысило точность их измерений.

Современные цифровые мультиметры, дополнительно к току, напряжению и сопротивлению, могут также измерять емкость, индуктивность, добротность, частоту, температуру, влажность, кислотность и многое другое. В настоящее время одна из самых популярных комбинаций в цифровых мультиметрах - это LCR, по стандартным символам, используемым для индуктивности (L), емкости (С) и сопротивления (R).
Более ранние аналоговые мультиметры имели точность от 5 до 10%. Для современных цифровых мультиметров основная точность 1...3%, но может быть и 0,025%, а наиболее точные устройства имеют погрешность измерения менее чем 0,01%.
Обычные мультиметры используют выводы типа "щуп" - наконечники закреплены на гибких проводах. Некоторые приборы оснащены пинцетами, которые позволяют во время измерения действовать одной рукой.
SMART TWEEZERS - пример окончательной интеграции пинцета и цифрового мультиметра, делающей его необходимым инструментом для SMT-технологий (Surface Mount Technology).
Как результат такой интеграции, непредсказуемые паразитные значения R, L и С выводов (измерительных щупов), влияющие на результат измерений, уменьшаются до предсказуемых величин (в зависимости от расстояний между щупами), которые возможно эффективно автоматически компенсировать в процессе измерений.
Итак, что же собой, представляет мультиметр SMART TWEEZERS (ST) и каковы его возможности?
ST является мультиметром, выполненным в виде пинцета, и предназначен, в первую очередь, для измерения электронных компонентов при производстве аппаратуры, и тестировании импеданса непосредственно на платах. Кроме того, автоматический выбор режима измерений (R,L или С) делает его идеальным инструментом для идентификации деталей в формате SMD. Устройство незаменимо при отладке сложных экспериментальных схем и ремонте электронной аппаратуры. ST автоматически выбирает наиболее подходящий режим измерения и его диапазон, позволяя оператору полностью сконцентрировать внимание на измеряемой схеме, значительно повышая при этом эффективность работы.

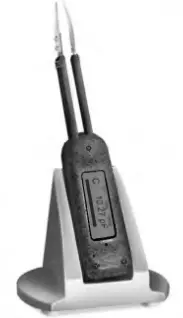

Внешний вид "SMART TWEEZERS" показан на рис. 1.


Рис. 1 Внешний вид SMART TWEEZERS

Основные возможности

• Режим автоматического измерения параметров.
• Режим измерения одного параметра.
• Измерение постоянного напряжения.
• Автоматическая или ручная установка частоты измерений.
• Прорисовка переменного напряжения в виде осциллографичес-кого графика.
• Компенсация смещения нуля.
• Измерение напряжения встроенной батареи.
• Автоматическое определение полярности диодов и их короткого замыкания.
• Автоматическое определение полярности напряжения.
• Автоматическое отключение экрана через 30 сек (если им не пользуются).
• Многодисплейный экран.
• Звуковая индикация.
• Сигнализация разряда батареи.
• Регулировка контрастности изображения.
• Установка периода измерения.
• Установка параметров вторичного дисплея.

Отображение информации
ST отображает информацию на двух дисплеях - основном и дополнительном.
Основной дисплей
Основной дисплей располагается в центре экрана и отображает информацию крупным шрифтом (показывает текущее измерение). В большинстве режимов измерений основной дисплей показывает 5 разрядов (см. рис. 2).



Рис. 2 Элементы экрана

Показание OUT OF RANGE (вне диапазона) означает перегрузку режима измерения.

Дополнительный дисплей

Дополнительный дисплей располагается в верхней части экрана и отображает информацию мелким шрифтом. Он показывает текущее значение дополнительных параметров - условий измерения.
Аналоговый дисплей

Он располагается в нижней части экрана и отображает текущее значение в аналоговом виде.
Основные меню прибора SMART TWEEZERS
ST имеет многоуровневое меню.

Главное меню

Главное меню (рис. 3) используется для доступа к меню системных настроек (SYSTEM), меню настройки режимов измерений (measure) или для возврата параметров, установленных по умолчанию (AUTOSET).



Рис. 3 Главное меню
Меню системных настроек SYSTEM
Это меню (рис. 4) используется для доступа к системным установкам и функциям, задает параметры для всех режимов работы.



Рис. 4 Меню SYSTEM
Меню SOUND (рис. 5) используется для включения или выключения звукового сигнала, подтверждающего измерение.



Рис. 5 SOUND

В меню DISPLAY (рис. 6) можно поменять ориентацию экрана под правую (RIGHT) или под левую



Рис. 6 Меню DISPLAY

(LEFT) руку, изменить контрастность экрана (CONTR).
В меню TIMEOUT (рис. 7) можно поменять время автоматического отключения экрана. Поворотом влево или вправо управляющего колесика время изменяется в пределах от 10 до 200 с. Нажатием на колесико производится выход из меню TIMEOUT.



Рис . 7 Меню TIMEOUT

Меню SERVICE служит для подстройки параметров прибора, контроля его батарей и т. д.



Рис. 8 Меню SERVICE

В меню SERVICE функция OFFSET используется для подстройки компенсации смещения нуля, проводится для увеличения точности измерений малых величин постоянного напряжения.
В меню SERVICE функция BATTERY используется для контроля напряжения (рис. 9) встроенной батареи.
В меню SERVICE функция S/N отображает серийный номер прибора.



Рис. 9 Контроль батареи

В меню MEASURE (рис. 10) есть субменю MODE и SETTING.


Рис. 10 Меню MEASURE

Субменю режимов (рис. 11) используется для установки режимов измерения. Для режима автоматического измерения выбирается AUTO (установлен по умолчанию). RES, IND, САР - режимы измерения только одного параметра - сопротивления, индуктивности или емкости.



Рис. 11 Подменю MODE

В режиме DIODE (рис. 12) автоматически определяется полярность диодов. Если диод закорочен, на экране появляется сообщение SHORT.



Рис. 12 Режим DIODE

В субменю MODE режим VOLTAGE (рис. 13) позволяет измерять постоянное напряжение в диапазоне ±8 В. Прибор автоматически определяет полярность входного напряжения.


Рис. 13 Режим VOLTAGE

В субменю MODE режим TRACE (рис. 14) используется для прорисовки переменного (АС) напряжения в виде осциллографического графика. Максимальный размах входного сигнала - в диапазоне 8 В.



Рис. 14 Режим TRACE

Меню установок SETTING



Рис. 15 Меню SETTING

В этом меню (основного меню MEASURE) опция DEFAULT используется для установки по умолчанию режима полностью автоматизированного измерения сопротивления, индуктивности и емкости.



Рис. 16 Опция T FREQ

В меню SETTING опция Т FREQ (рис. 16) используется для автоматической установки частоты (AUTO - установка по умолчанию). Фиксированная частота может понадобиться для особых случаев, например, для измерения малой или очень большой емкости (менее 50 пФ, более 100 мкФ) или индуктивности. В меню SETTING опция PERIOD (рис. 17) используется для установки периодичности измерений.



Рис. 17 Опция PERIOD

Опция в меню SETTING (рис. 18) используется для установки параметров дополнительного дисплея.



Рис. 18 Опция R/D/Q

Возможны следующие комбинации:
C+R (емкость + сопротивление)
L+R (индуктивность + сопротивление)
C+D (емкость + показатель рассеяния)
L+Q (индуктивность + добротность)

Что же касается остальных опций меню режимов SETTING, то их назначение следующее:
• HOLD - позволяет сохранять последнее измерение.
• TONE - включается или выключается в режиме измерений малых сопротивлений.
Основные технические характеристики
Основные характеристики прибора приведены в табл. 1 -3.

Таблица 1 Основные измеряемые параметры

Измеряемые параметры R, L, С, Q, D, Z, постоянное напряжение
Диапазоны измерения частоты 100 Гц, 1 кГц, 10 кГц
Периодичность измерения 1,0 с (по умолчанию), 0,5 и 2,0 с
Постоянное напряжение 0...800 мВ (до 8 В при ручной установке)
Сопротивление 0,05 Ом... 9,9 МОм
Емкость 0,5 пФ ... 4999 мкФ
Индуктивность 0,5мкГн... 999 мГн
Добротность (Q) 0,002... 500
Рассеяние (D) 0 002 500

Если измеренное напряжение превышает предел 8 В, в Smart Tweezers включается защита. Максимальное допустимое напряжение - 24 В.

В настоящее время приборы SMART TWEEZERS стали комплектоваться (опционально) аккумуляторами и зарядными устройствами к ним.
Таблица 2 Точность измерений
Параметр Диапазон Точность измерения
Сопротивление 1,0 Ом... 999 кОм 0,1 Ом...9,9МОм <1,0% <5,0%
Емкость 10 пф ... 100 мкф 0,5 пф ...4999 мкф <3,0% <5,0%
Индуктивность ЮмкГн ...99мГн 0,5мкГн ...999мГн <3,0% <5,0%
Постоянное напряжение 0... +8 В <1,0%

Таблица 3 Максимальное разрешение при измерениях

Сопротивление/ импеданс (Z) 10 мОм
Емксхль 0,1 пф
Индуктивность 0 1 мкГн
Добротность (Q) 0,001
Рассеяние(D) 0,001
Постоянное напряжение (DC) 0,8 мВ

Прибор SMART TWEEZERS находит все больший интерес и широкое применение в электронной промышленности.
