Новинки компании Tektronix



В декабре прошлого года компания Tektronix объявила о значительном расширении линейки приборов, представив новую платформу осциллографов смешанных сигналов - серию MSO/DPO5000.

Охватывая частотный диапазон от 350 МГц до 2 ГГц, новые приборы относятся к самому популярному сегменту осциллографов и используются для разработки продуктов и проведения измерений в широком спектре отраслей и приложений. Сегодня все без исключения бытовые и промышленные устройства становятся более интеллектуальными за счет все более совершенной встраиваемой электроники. Эта электроника включает множество компонентов, объединенных специализированными шинами, проводными и беспроводными сетями. Кроме того, встраиваемые системы отличаются сложными схемами управления энергопотреблением, графическими дисплеями и нетривиальными интерфейсами пользователя. Своим последним предложением компания Tektronix показала, что идет в ногу с постоянно развивающимися и все более сложными требованиями разработчиков.

Новые осциллографы серии MSO/DPO5000 вобрали в себя все лучшие возможности осциллографов Tektronix:

- режим FastAcq с максимальной скоростью захвата, превышающей 250000 осциллограмм/с и позволяющей фиксировать редко встречающиеся события;

- режим сегментированной памяти с большой длиной записи FastFrame™, позволяющий захватывать большие временные интервалы с высоким разрешением;

- расширенный набор встроенных средств для анализа сложных устройств;

- интерфейс пользователя на основе Windows, упрощающий подключение к сети и облегчающий работу с устройством в целом.

Серия состоит из восьми моделей с аналоговой полосой пропускания от 350 МГц до 2 ГГц и частотой дискретизации от 5 до 10 Гвыб/с. Длина записи может варьироваться (от 12,5 до 250 млн. точек). Каждая модель имеет четыре аналоговых канала. Модели MSO дополнительно имеют 16 цифровых каналов и встроенные функции запуска и декодирования сигналов параллельных шин. Кроме того, модели DPO можно обновить до моделей MSO, если в этом появится необходимость у пользователя.

Осциллографы серии MS0/DP05000 предлагают необходимые средства для широкого спектра измерений. Технология DPX® с функцией FastAcq позволяет инженерам быстро выявить проблемы за счет широкой полосы захвата (до 2 ГГц), а затем использовать более 350 условий запуска для захвата события с первого раза. Расширенные возможности запуска сигналами последовательных и параллельных шин ускоряют проверку и позволяют быстро диагностировать проблемы системного уровня во встраиваемых системах. Предлагая оригинальную навигацию по осциллограмме, встроенное средство поиска Wave Inspector® позволяет автоматически просматривать все захваченные данные объемом до 250 млн. точек, находить указанные события и отмечать каждое появление таких событий, ускоряя переход к проблемным областям. Более 50 автоматических измерений, расширенный набор математических функций, гистограммы, статистические функции и другие встроенные аналитические средства позволяют анализировать сигнал,

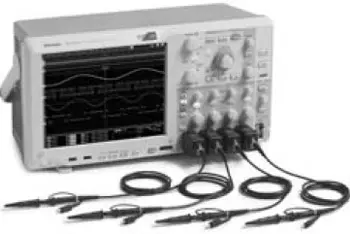

Осциллограф MSO5204 с пассивными аналоговыми пробниками

выявлять исходные причины проблем, тестировать и проверять работоспособность схем.

Для облегчения диагностики сложных встраиваемых систем все 16 каналов осциллографов серии MS05000 являются полностью интегрированными, позволяя инженерам выполнять запуск по сигналам всех входных каналов, автоматически сопоставляя по времени аналоговые, цифровые сигналы и сигналы последовательных/параллельных шин.

Режим захвата со сверхвысоким разрешением MagniVu™ позволяет захватывать до 10000 точек со скоростью до 16,5 Гвыб/с (разрешение 60,6 пс). Этот режим особенно важен для точного измерения временных характеристик, таких как время установки и удержания, задержка тактовой частоты, фазовый сдвиг сигнала и параметры глитчей.

С помощью осциллографов серии MS0/DP05000, опционально поддерживающих автоматический запуск по сигналам последовательных шин I2C, SPI, RS-232 и USB 2.0, а также их декодирование, инженеры могут сфокусироваться на решении проблем, а не на декодировании последовательных протоколов вручную. Опции анализа джиттера и глазковых диаграмм, контроля предельных значений и тестирования по маске, проверки совместимости последовательных шин, измерения мощности и шины памяти DDR позволяют использовать один прибор в широком спектре приложений. Компактный корпус предполагает, что прибор можно использовать где угодно, от рабочего стола до производственного цеха, а высота 5 стоечных единиц (5U) делает его идеальным инструментом для включения в состав автоматизированного испытательного оборудования.

Высокоскоростные пассивные пробники с минимальной емкостной нагрузкой

Новые пассивные пробники напряжения TPP1000 и TPP0500 обладают всеми преимуществами подобных инструментов - широким входным динамическим диапазоном, прочной конструкцией и невысокой ценой, в тоже время они имеют характеристики, свойственные активным пробникам. Эти высокоомные (входное сопротивление 10 МОм) пассивные пробники практически не оказывают влияния на исследуемую цепь, благодаря входной емкости всего 3,9 пФ - огромный прорыв в области технологий пассивных пробников. Параметры этих пробников существенно превосходят параметры ближайших аналогов, имеющих входную емкость не менее 9,5 пФ. Кроме того, пассивные пробники TPP1000 обладают полосой 1 ГГц. До этого высокоомные пассивные пробники обладали полосой пропускания максимум 500 МГц. Благодаря удвоенной полосе и вдвое меньшей емкостной нагрузке, пробники серии TPP обеспечивают более точную регистрацию сигнала. Эти пробники входят в стандартные комплекты поставки осциллографов MS0/DP05000 и MS0/DP04000B (см. ниже).

Обновление осциллографов серии MSO/DPO4000

Tektronix объявила о расширении популярной серии осциллографов MS0/DP04000 новыми моделями с индексом "В". Новые приборы серии MS0/DP04000B предлагают вдвое большую стандартную память, позволяя захватывать большие интервалы с лучшим разрешением и улучшая параметры захвата цифровых сигналов, что дает возможность работать с большими напряжениями, более быстрыми сигналами и маломощными цепями. Серия включает шесть моделей с полосой пропускания от 350 МГц до 1 ГГц, частотой дискретизации от 2,5 до 5 Гвыб/с и предлагающих стандартную длину записи 20 млн. точек.

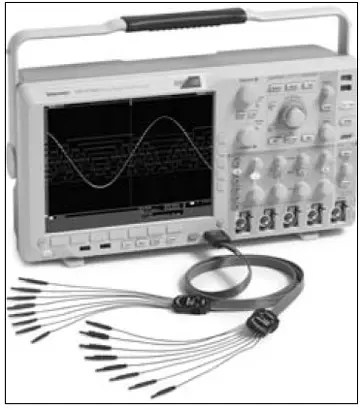

Осциллограф MSO4104B с пробниками для контроля цифровых сигналов



Идеально подходящие для контроля последовательных шин малой и средней скорости, осциллографы серии MS0/DP04000B включают теперь поддержку USB 2.0, Ethernet (10BASE-T и 100BASE-TX) и MIL-STD-1553, а также функции контроля предельных значений и тестирования по маске. Серия MSO/DPO4000B является первым в отрасли решением на базе осциллографа для отладки сетевых интерфейсов с возможностью запуска и декодирования сигналов Ethernet. Кроме того, серия предлагает много улучшений, внесенных с учетом мнения заказчиков, таких как монтирование сетевых дисков и совместимость с LXI Класс C.
