Hitachi Semiconductor 1SV121 - 1SV121 (Hitachi Semiconductor) - Silicon Epitaxial Planar PIN Diode
| Наименование: | 1SV121 |
|---|---|
| Производитель: | Hitachi Semiconductor |
| Файл: | 1SV121_Hitachi Semiconductor.pdf |
| Скачать datasheet: |
|

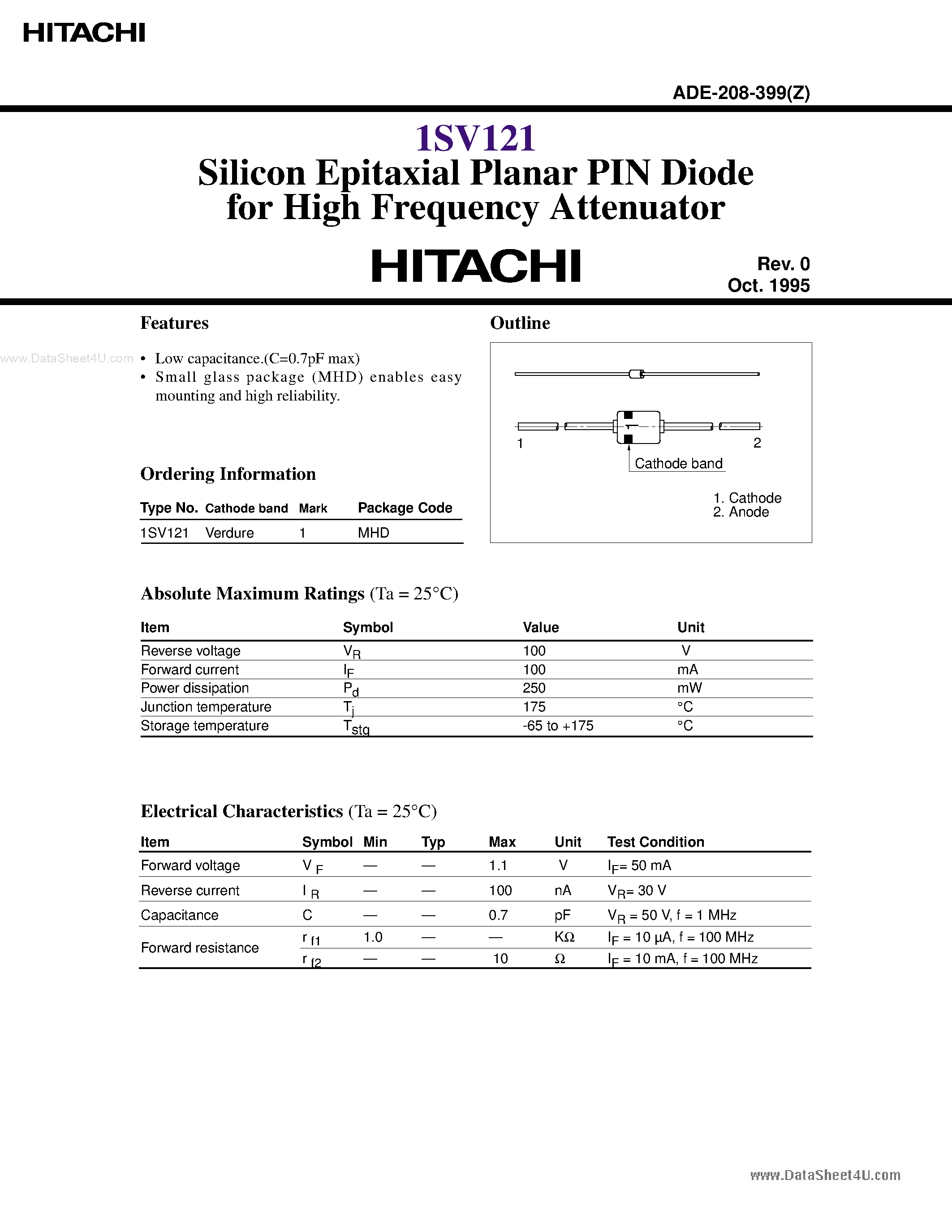

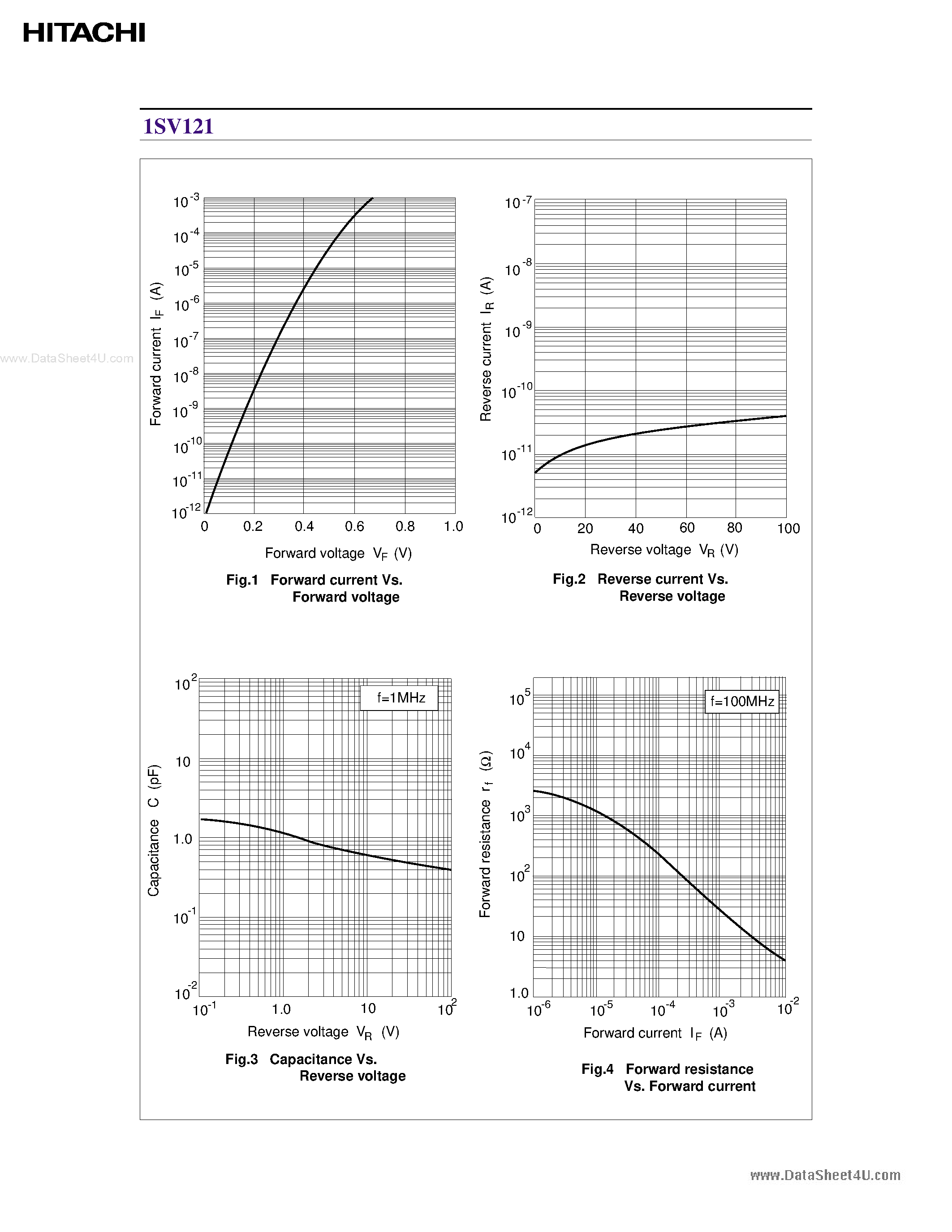

| Описание: | ADE-208-399(Z) 1SV121 Silicon Epitaxial Planar PIN Diode for High Frequency Attenuator Rev. 0 Oct. 1995 Features Outline • Low capacitance.(C=0.7pF max) • Small glass package (MHD) enables easy mounting and high reliability. 1 1 2 Cathode band Ordering Information Type No. Cathode band Mark 1SV121 Verdure 1 Package Code MHD 1. Cathode 2. Anode Absolute Maximum Ratings (Ta = 25В°C) Item Reverse voltage Forward current Power dissipation Junction temperature Storage temperature Symbol VR IF Pd Tj Tstg Value 100 100 250 175 -65 to +175 Unit V mA mW В°C В°C Electrical Characteristics (Ta = 25В°C) Item Forward voltage Reverse current Capacitance Forward resistance Symbol Min VF IR C r f1 r f2 — — — 1.0 — Typ — — — — — Max 1.1 100 0.7 — 10 Unit V nA pF KΩ Ω Test Condition IF= 50 mA VR= 30 V VR = 50 V, f = 1 MHz IF = 10 ВµA, f = 100 MHz IF = 10 mA, f = 100 MHz 1SV121 10 -3 10 -4 Reverse current I R (A) 0 0.2 0.4 0.6 0.8 1.0 10-5 Forward current IF (A) 10 10 10 10 10 10 10 -6 10 -7 10 -8 -7 -8 10 -9 10 -10 -9 -10 10 -11 -11 -12 -12 10 0 Forward voltage VF (V) Fig.1 Forward current Vs. Forward voltage 60 80 20 40 Reverse voltage VR (V) Fig.2 Reverse current Vs. Reverse voltage 100 10 2 f=1MHz 10 5 f=100MHz Capacitance C (pF) 10 Forward resistance r f (Ω ) 10 4 10 3 1.0 10 2 10 -1 10 10 -2 10-1 1.0 10 10 2 1.0 -6 10 10 -5 10 -4 Reverse voltage VR (V) Fig.3 Capacitance Vs. Reverse voltage Forward current I F 10 (A) -3 10 -2 Fig.4 Forward resistance Vs. Forward current 1SV121 Package Dimensions Unit: mm 26.0 Min 2.4 Max 26.0 Min П† 2.0 Max 1 П† 0.4 1 2 Cathode band (Verdue) 1 Cathode 2 Anode HITACHI Code JEDEC Code EIAJ Code Weight (g) MHD DO-34 — 0.084 |
