MAX8922L — контроллер зарядного устройства литиевых аккумуляторов


"Документация" - техническая информация по применению электронных компонентов, особенностях построения различных радиотехнических и электронных схем, а также документация по особенностям работы с инженерным программным обеспечением и нормативные документы (ГОСТ).


Микросхемы MAX8922L компании Maxim Integrated Products - контроллера зарядного устройства литиевых аккумуляторов со встроенной функцией тестирования.

Микросхема может работать в диапазоне входных напряжений 4,45...30 В. MAX8922L также может использоваться в режиме тестирования мобильных телефонов. При использовании зарядного устройства на основе этой микросхемы можно проводить калибровку телефонов без подключения аккумулятора. MAX8922L может использоваться для сотовых телефонов стандартов GSM, EDGE, UMTS и CDMA.

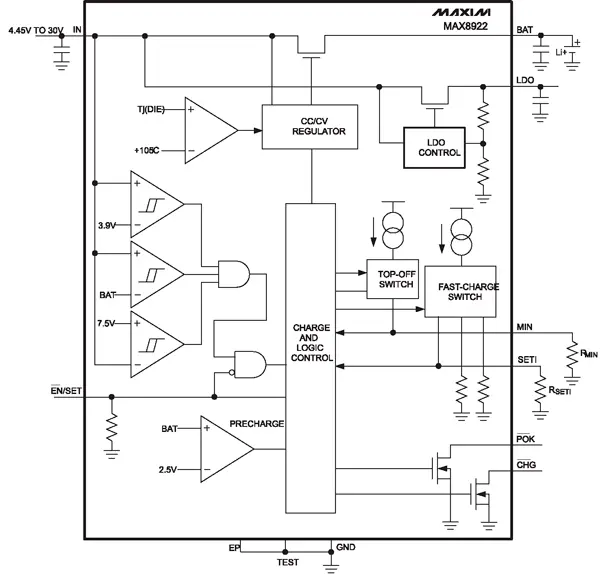

Структурная схема микросхемы MAX8922L

Рис. 1. Структурная схема микросхемы MAX8922L

Вход ИМС имеет защиту от повышенного входного напряжения, что позволяет не использовать дополнительные защитные элементы. Она имеет отдельный выход LDO (4,94 В) для обеспечения защищенного питания низковольтного входа VBUS. Предельные значения токов быстрого заряда/подзаряда задаются внешним резистором.

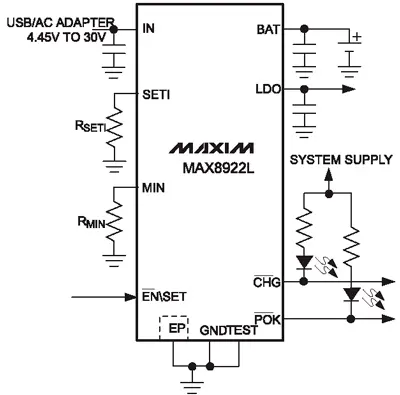

Схема включения MAX8922L

Рис. 2. Схема включения MAX8922L

Кроме того, возможно программирование зарядного тока посредством однопроводного интерфейса. Состояние зарядного устройства и допустимость значения входного питания индицируется с помощью двух выходов с открытым стоком (к ним, например, можно подключить индикаторные светодиоды). MAX8922L выпускаются в 10-выводном корпусе TDFN (2 х 2 мм).

Источник: Ремонт и сервис


Дата публикации: 10.09.2015
