Лучшая программа для трассировки печатных плат


Нынешние востребованные программы для печатных плат позволяют не только получить готовый чертеж, созданный по схеме. В их функционал входят:

  • разводка;
  • трассировка (как ручная, так и автоматическая);
  • поиск неисправностей в проекте;
  • связывание компонентов схемы с их посадочными местами;
  • 3D просмотр готового проекта, с возможностью печати.

Самыми дельными программами из доступных, будут: KiCAD и DipTrace.

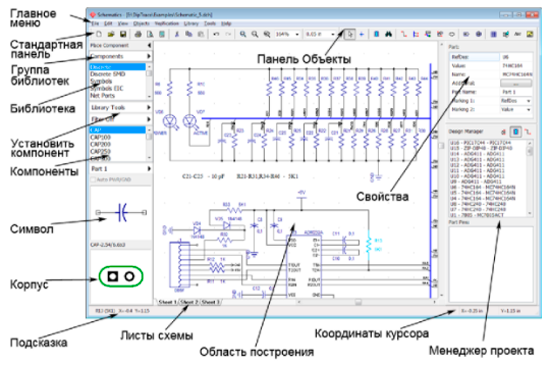

DipTrace

Обладает бесплатной версией, вполне пригодной для решения большинства задач не промышленного характера. Встроенный модуль PCB Layout с автоматической трассировкой отлично подойдет, как для плат небольшого размера, так и для более объемных вариантов, без использования привычных сеток. Его функционал существенный и начинается с сужения трасс и заканчивая самостоятельной оптимизацией размера платы. Проверяет автоматически весь проект на всех стадиях его создания, что исключает возможность существенных ошибок и на порядок ускоряет поиск неисправности. Очень мощный инструмент, при всей его простоте. Следует отметить, что его разработали отечественные специалисты, а это значит, что вся документация и официальная информация полностью на русском языке.

В библиотеке имеется более 100 000 готовых элементов. Но, ограничиваться ими не обязательно, так как создание нового компонента со своими свойствами займет всего несколько минут.

DipTrace



KiCAD

Главным плюсом KiCAD является огромное количество существующих библиотек компонентов, благодаря открытому программному коду. Также работает отличный поиск ошибок, который четко их указывает и дает дополнительные рекомендации, что невероятно удобно, как для новичков, так и для профессионалов с массой сложных проектов. Обратить внимание стоит и на русскоязычное меню.

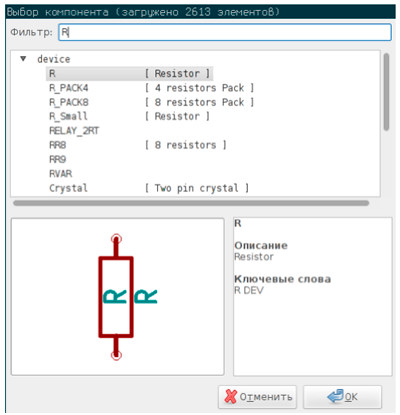

Работа в программе начинается с создания нового проекта, создав который начинается работа в редакторе схем Eeschema. Все компоненты можно использовать стандартные, загрузить чужие, редактировать существующие, или создать новые.

Автоматическую трассировку целесообразнее проводить при помощи свободного трассировщика  FreeRouter. При этом самые ответственные трассы целесообразнее развести самостоятельно, а далее все сделает FreeRouter. Так можно добиться наибольшей продуктивности процесса.
