Определение номинала или типа радиоэлементов по цветовой или кодовой маркировке


"Справочник" - информация по различным электронным компонентам: транзисторам, микросхемам, трансформаторам, конденсаторам, светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов.

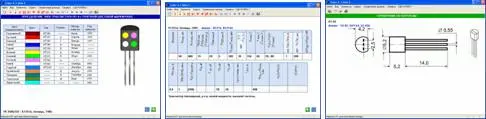

Несколько лет занимаюсь написанием программного обеспечения радиотехнического направления. Одним из таких продуктов является программа Color. Данная программа начала писаться в 2003 году для личных нужд, далее подключились радиолюбители, позже, когда программа обросла базой – она стала интересна радиокружкам и сервисным центрам. Продукт, многие пользователи охарактеризовали как AllInOne – все в одном. Действительно это так, если многие программы поддерживают только одно направление (к примеру - определение цветовой маркировки резисторов или транзисторов и т.д.), то данный продукт включает в себя определение резисторов, транзисторов, чип элементов и т.д. и не приходится постоянно переключаться между программами. Кроме всего она содержит справочник радиоэлементов и позволяет работать комплексно – определили номинал или тип элемента, узнали характеристики, просмотрели корпус (габаритные размеры), определили назначение выводов, получили аналог. Программа находилась на разных сайтах narod.ru, amillo.net и сейчас у программы свой постоянный сайт - http://colorandcode.ru В дополнение программа содержит обратное преобразование, т.е. ввели номинал – выдается цветовая маркировка. Для удобства программа снабжена сменными панелями инструментов, что позволяет не загромождать интерфейс. Страница программы на сайте http://colorandcode.ru/page.php?6


В заключение хотелось бы отметить, что программа распространяется БЕСПЛАТНО, а для скачивания нужна простая регистрация на сайте. Приведем технические характеристики программы Color версии 6.8.2:

1. Список элементов подлежащих определению:

+ резисторы:
- цветовая ГОСТ/62 IEC;
- цветовая PHILIPS;
- цветовая CORNING GLASS WORK (CGW);
- цветовая PANASONIC;
- кодовая ГОСТ/62 и 115-2 IEC;
+ конденсаторы:
- определение по 3-х, 4-х, 5-и, 6-и цветной маркировке;
- определение по 3-х кодовой маркировке;
+ транзисторы:
- 2-х точечная цветовая маркировка;
- 4-х точечная цветовая маркировка;
- кодовая маркировка;
- нестандартная цветовая;
- нестандартная кодовая;
- смешанная маркировка;
- горизонтальная маркировка;
- вертикальная маркировка;
- серия 81-х;
- серия 3-х;
+ диоды:
- отечественные;
- PRO ELECTRON;
+ стабилитроны и стабисторы:
- 1-о цветная;
- 2-х цветная;
+ варикапы:
- 1-о цветная;
+ индуктивности:
- 3-х цветная;
- 4-х цветная;
+ чип компоненты:
- Чип резисторы PHILIPS;
- Чип резисторы BOURNS;
- Кодовая маркировка электролитических конденсаторов для поверхностного монтажа (SMD);
- Диоды в корпусах SOD-123;
- Диоды в корпусах SOD-80;


2. Дополнительные возможности:

- поддержка нескольких языков (русский, английский);
- интегрированная справочная система;
– возможности справочника;
- визуальный набор;
- вывод габаритных размеров корпусов;
- раздел справочные данные;

3. Список элементных баз справочника:

- транзисторы (360 элемент) дополнительно вывод аналогов:
Биполярные n-p-n обычные;
Биполярные p-n-p обычные;
Биполярные n-p-n составные;
Биполярные p-n-p составные;
Транзисторные сборки n-p-n биполярные;
Транзисторные сборки p-n-p биполярные;
Транзисторные сборки n-p-n и p-n-p биполярные;
Однопереходные n-база;
Полевые p-n переход канал n-типа;
Полевые p-n переход канал p-типа;
"Цифровые" N-P-N (со встроенными резисторами)
"Цифровые" P-N-P (со встроенными резисторами)
- Диоды (253 элемента) дополнительно вывод аналогов:
Обычные;
Светоизлучающие;
ИК-диапазон
- Стабилитроны и стабисторы (596 элемента) дополнительно вывод аналогов:
Стабилитроны общего назначения;
Стабилитроны прецизионные;
Стабилитроны импульсные;
Стабилитроны двуханодные;
Стабисторы;
- Варикапы (139 элемента);
- Стабилизаторы (123 элемента) дополнительно вывод аналогов:
Линейные положительного напряжения;
Линейные отрицательного напряжения;
Регулируемые положительного напряжения;
Регулируемые отрицательного напряжения;
Импульсные напряжения;
- Корпуса (203 наименования) дополнительно вывод аналогов;
- Держатели предохранителей (120 элементов) дополнительно вывод аналогов:
Обычные;
Монтаж на плату;
На проводе;
- оптопары (28 элементов) дополнительно вывод аналогов:
Диодные;
Транзисторные;
- Фотоэлементы (60 элемента) дополнительно вывод аналогов:
Фотодиоды;
Фототранзисторы;
- Микросхемы (41 элемента) дополнительно вывод аналогов:
Видеодемодулятор
Декодер цветности PAL;
Декодер цветности SECAM;
Корректор сигнала яркости;
Синхропроцессор;
Выходной каскад кадровой развертки;
Приемник ИК сигналов системы ДУ;
Схема управления импульсным ИП с мощным транзистором;
Декодер цветности NTSC;
Декодер цветности PAL/NTSC;
Цифровая линия задержки на одну строку;
Передатчик команд ИК системы ДУ;
УНЧ;
- Обозначение выводов (635 элемента) дополнительно вывод аналогов:
Транзисторы;
Диоды;
Стабилитроны;
Варикапы;
Фотодиоды;
Фототранзисторы;
Светодиоды;

Всего - 2558 элемента.
В справочник входят как отечественные так и зарубежные элементы.

4. Раздел справочные данные

- Вывод рядов значений сопротивлений и емкости;
- Типоразмеры чип резисторов для поверхностного монтажа импортные;
- Типоразмеры многослойных керамических бескорпуcных чип конденсаторов;
- Обозначение полупроводниковых приборов по ГОСТ 10862-64 (четыре элемента);
- Цветовая маркировка контурных катушек импортных радиоприемников;
- Индуктивности для поверхностного монтажа типоразмера 0805 (24 значения);
- Индуктивности для поверхностного монтажа типоразмера 1210 (53 значения);
- Индуктивности для поверхностного монтажа типоразмера 1812 (60 значений);
- Фильтры отечественные;
- Фильтры импортные;
- Дискриминаторы импортные;

5. Калькулятор:

- Параллельное соединение резисторов;
- Последовательное соединение резисторов;
- Параллельное соединение конденсаторов;
- Последовательное соединение конденсаторов;
- Реактивное сопротивление конденсатора;
- Реактивное сопротивление конденсатора (+);
- Реактивное сопротивление катушки индуктивности;
- Реактивное сопротивление катушки индуктивности (+);

(+) - Означает расширенный расчет.

6. Обратное преобразование:

+ резисторы:
- цветовая ГОСТ/62 IEC - 3, 4, 5 или 6 меток;

Версия Color 6.8.2 доступна для скачивания по адресу http://colorandcode.ru/color_files/Color_682.rar
Автор: Гаязов Г.Н. gn@rambler.ru


Дата публикации: 13.03.2009
