Электродинамические головки громкоговорителей


"Справочник" - информация по различным электронным компонентам: транзисторам, микросхемам, трансформаторам, конденсаторам, светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов.


Оглавление


Таблица параметров основных электродинамических головок

Широкополосные головки

Широкополосные динамические головки предназначены для применения в АС бытовой аудиоаппаратуры, а также в АС на подвижных средствах, в автомобилях

Основные параметры широкополосный головок приведены в таблице.

Их частотные характеристики, снятые при подаче на головки мощности 0,1Рпасп. основные размеры и внешний вид головок показаны на рис. 1-11.

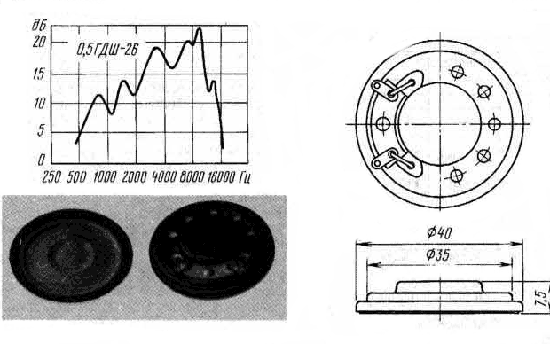

Малогабаритная головка 0,5ГДШ-26 с экранированной магнитной системой предназначена для применения в телекоммуникационной аппаратуре, а также в сигнальных устройствах различного назначения. Магнит головки представляет собой диск из неодимового сплава. Изготовитель выпускает такую головку и с другими значениями электрического сопротивления катушки - 25 и 50 Ом.

0,5ГДШ-26

Рис. 1
Малогабаритная головка 0,5ГДШ-26 с экранированной магнитной системой


3ГДШ-7
Рис. 2

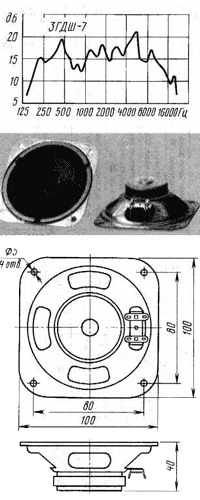

3ГДШ-7
Рис. 11
25ГДШ-9Д
3ГДШ-14

Рис. 3

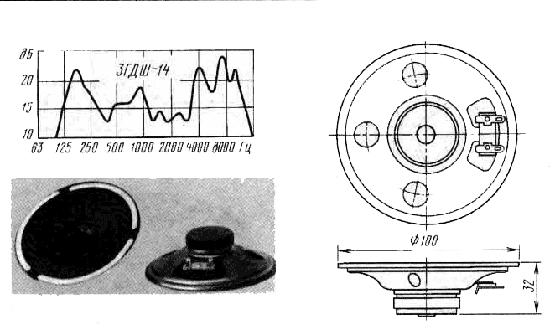

3ГДШ-14

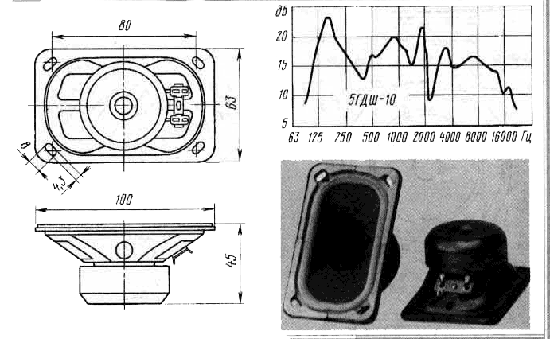

5ГДШ-10

Рис. 4
5ГДШ-10

6ГДШ-6Д

Рис. 5

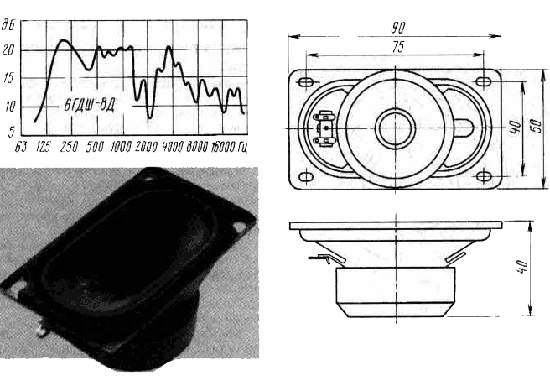

6ГДШ-6Д

Головка 10ГДШ-21Д - сдвоенная коаксиальная, в ней высокочастотная динамическая головка установлена не керне основной магнитной системы. Большой диффузор этой головки и диффузоры других широкополосных головок этой серии выполнены из целлюлозы и имеют конусную форму с криволинейной образующей. Центрирующие шайбы изготовлены из хлопчатобумажной ткани.

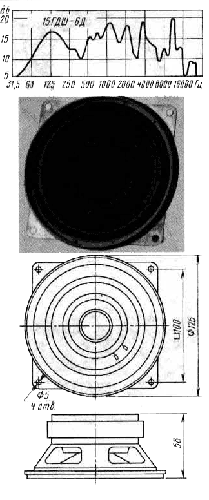

10ГДШ-21Д 15ГДШ-6Д
Рис. 6

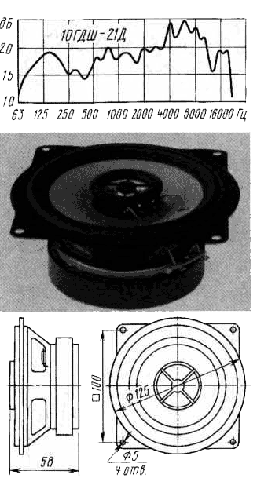

10ГДШ-21Д
Рис. 7
15ГДШ-6Д

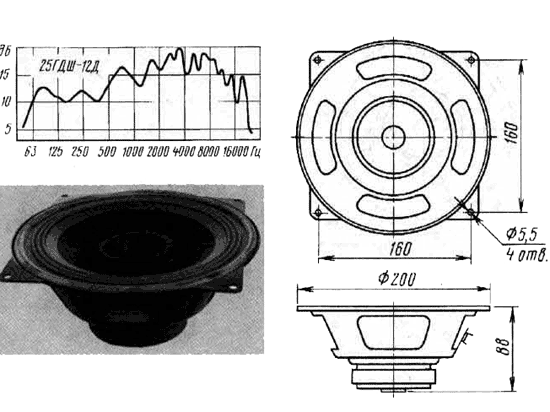

25ГДШ-12Д

Рис. 8
25ГДШ-12Д

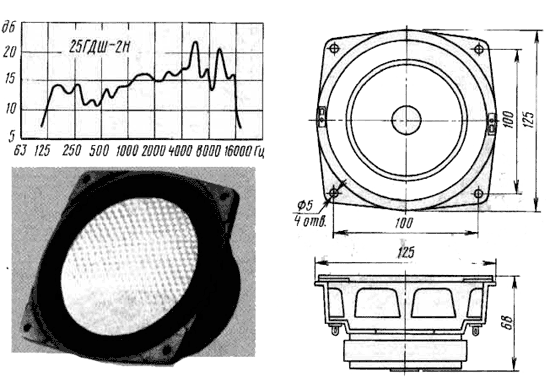

Головка 25ГДШ-2Н имеет плоский диффузор из алюминиевой фольги в виде сотовой структуры. Она рекомендуется для применения в автомобильных АС закрытого типа.

25ГДШ-2Н

Рис. 9
25ГДШ-2Н

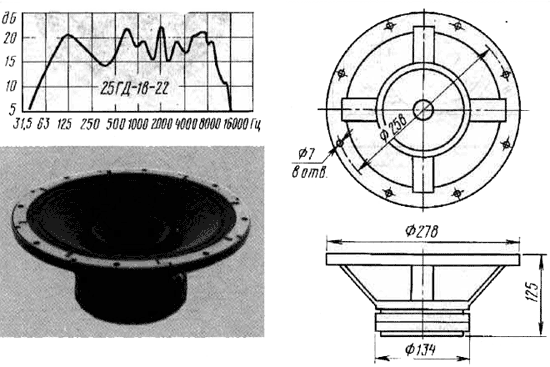

Головка 25ГД-18-22 рассчитана на применение в рупорных громкоговорителях и звуковых колонках с групповыми излучателями.

25ГД-18-22

Рис. 10
25ГД-18-22

Диффузородержатели большинства из описываемых широкополосных головок выполнены из стали в виде штампованной конструкции, а более мощных головок 25ГДШ-12Д, 25ГДШ-18/22- литые из алюминиевого сплава.

Головки 15ГДШ-6Д, 25ГДШ-9Д, 25ГДШ-12Д, 25ГД-18-22-с дополнительным излучающим конусом, вклеенным в основание звуковой катушки.

Магнитная система большинства широкополосных головок выполнена на основе кольцевого магнита из феррита марки 25БА. Головки 5ГДШ-10, 6ГДШ-8Д имеют экранированную магнитную систему и рекомендованы для применения в телевизорах. Изготовитель выпускает эти головки также с сопротивлением катушки 16 Ом, а 5ГДШ-10-и 25 Ом.

Низкочастотные головки

Низкочастотные динамические головки предназначены для применения в многополосных акустических системах (АС) бытовой аудиоаппаратуры, в акустических модулях аудиоаппаратуры для музыкальных ансамблей.

Головки 100ГДН18-Д и 50ГДН-19Д имеют литой диффузодержатель из алюминиевого сплава АК12. В магнитной системе этих головок использованы кольцевые магниты из феррита марки 25 БА. Магнитная система этих головок не экранирована. Диффузоры обеих низкочастотных головок выполнены из целлюлозы и имеют гиперболическую образующую, центрирующие шайбы изготовлены из хлопчатобумажной ткани.

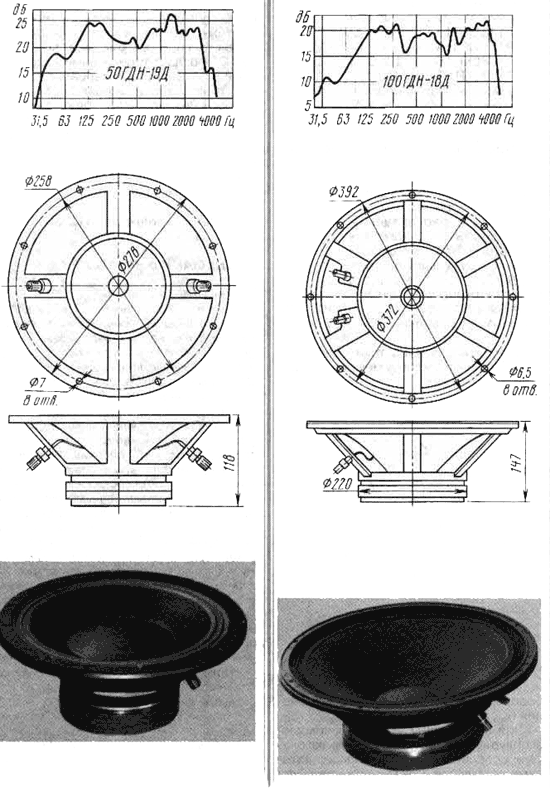

Основные параметры головок НЧ привелены в таблице в конце статьи. На рис. 12,13 показаны их АЧХ (снятые на номинальной мощности), основные размеры и внешний вид.

50ГДН-19Д,100ГДН-18Д
Рис. 12
50ГДН-19Д
Рис. 13
100ГДН-18Д

Высокочастотные головки

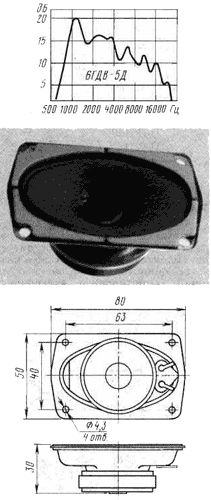

В серии выпускаемых головок есть одна высокочастотная головка - 6ГДВ-5Д, она предназначена для применения в многополосных АС. Ее параметры приведены в общей таблице. АЧХ, основные размеры и внещний вид показаны на рис. 14.

Магнитная система головки не экранирована. Диффузор и колпачок выполнены из целлюлозы.

6ГДВ-5Д

Рис. 14
6ГДВ-5Д

Таблица параметров основных электродинамических головок
