DVD-процессоры ESS ES4318, ES4408, ES4408FD


   Микросхемы ES4318, ES4408, ES4408FD являются основой для построения бытовых DVD-проигрывателей. Высокая степень интеграции, программируемая архитектура, высокое качество обработки сигнала и небольшая стоимость позволяют производить аппараты, отвечающие современным требованиям качества.

   Микросхемы построены на основе высокопроизводительного 32-разрядного RISC-процессора, который обеспечивает декодирование и обработку входного потока данных от DVD-привода, он также выполняет функции системного контроллера. Программное обеспечение микросхем может быть расширено за счет подключения внешнего ПЗУ. Для обработки декодированного видеосигнала в микросхемах используются встроенные фильтры и преобразователи, формирующие изображение высокого качества заданного формата. Разнообразие форматов записи изображения делает такую опцию особенно важной (например, для вывода DVD-фильма в системе PAL, записанного в системе NTSC). Выходное изображение формируется в виде, подходящем для использования совместно с широкой гаммой декодеров систем PAL и NTSC. Звуковые сигналы подаются на выходы микросхем в двух видах — декодированном (готовом к непосредственному преобразованию в аналоговый сигнал с помощью ЦАП) и в виде необработанного цифрового потока (звукового потока, считанного с диска). Для передачи декодированной звуковой информации используется интерфейс I2S, а для передачи необработанного звукового потока - интерфейс S/PDIF. В этих микросхемах также реализован широкий набор интерфейсных функций, которые включают в себя декодирование команд дистанционного управления(от ИК приемника) и поддержку функций управляющей клавиатуры. Структурная схема подключения DVD-процессоров ESS серии ES4xx8 приведена на рис. 1.

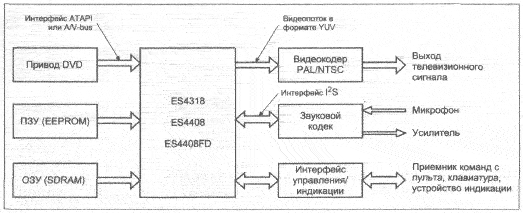

Структурная схема подключения DVD-процессоров ESS серии ES4xx8

Рис. 1 Структурная схема подключения DVD-процессоров ESS серии ES4xx8

Характеристики микросхем

Микросхема ES4318

   Основные функции и особенности DVD-процессора ES4318:

  • выполнен в 208-выводном корпусе PQFP;
  • полная поддержка декодирования потоков MPEG-1 и MPEG-2;
  • программируемая архитектура;
  • форматы дисков: DVD-Video, Audio CD, Video CD (VCD, VCD 2.0), Super Video CD (SVCD);
  • поддержка системы DVD Navigation 1.0;
  • декодирование зонной защиты (CSS).

   Функции обработки изображения:

  • преобразование формата изображения «Pan & Scan» и «Letterbox»;
  • технология SmartZoom, предоставляющая возможность масштабирования и панорамирования изображения;
  • технология SmartScale, позволяющая производить преобразования систем цветного телевидения (например, NTSC в PALи др.);
  • технология SmartStream для исправления ошибок считывания данных с диска в режиме реального времени;
  • режимы проигрывания: замедленный, перемотка вперед, перемотка назад, покадровый и переход на заданный фрагмент;
  • поддержка функций караоке и субтитров;
  • экранное меню (OSD) в палитре 16 цветов, функция наложения с 16 степенями прозрачности;
  • 8-битный компонентный выход в формате YUV.

   Функции обработки звука:

  • декодирование потоков Dolby Digital в двухканальный поток РСМ;
  • декодер Dolby Pro Logic;
  • поддержка потоков РСМ до 24 бит/96 кГц;
  • одновременная работа цифрового стереовыхода и интерфейса S/PDIF;
  • встроенная поддержка технологии Sensaura Dolby Digital Virtual Surround;
  • выход S/PDIF для звуковых потоков АС-3, DTS Digital и Linear PCM.

   Интерфейсные функции:

  • два интерфейса подключения DVD-привода: ATAPI или A/V bus;
  • двунаправленный цифровой последовательный аудиоинтерфейс I2S;
  • прямое управление приводом считывания диска;
  • восемь многофункциональных портов ввода/вывода;
  • единственный тактовый сигнал частотой 27 МГц;
  • поддержка до 2 Мбайт оперативной памяти типа SDRAM.

Микросхема ES4408

   Большинство характеристик микросхемы ES4408 совпадают с соответствующими характеристиками микросхемы ES4318. В отличие от предыдущей, микросхема ES4408 имеет расширенные функции обработки звука:

  • декодирование потоков Dolby Digital в шестиканальный звуковой поток формата РСМ;
  • декодирование многоканальных потоков MPEG в звуковой поток РСМ.

   Кроме того, интерфейс микросхемы позволяет подключить к ней до 4 Мбайт оперативной памяти типа SDRAM или EDO DRAM.

   Микросхема ES4408FD отличается от ES4408 встроенным декодером звуковых потоков формата DTS и поддержкой до 8 Мбайт оперативной памяти типа SDRAM.

   Выводы микросхем сгруппированы по своему функциональному назначению (рис. 2):

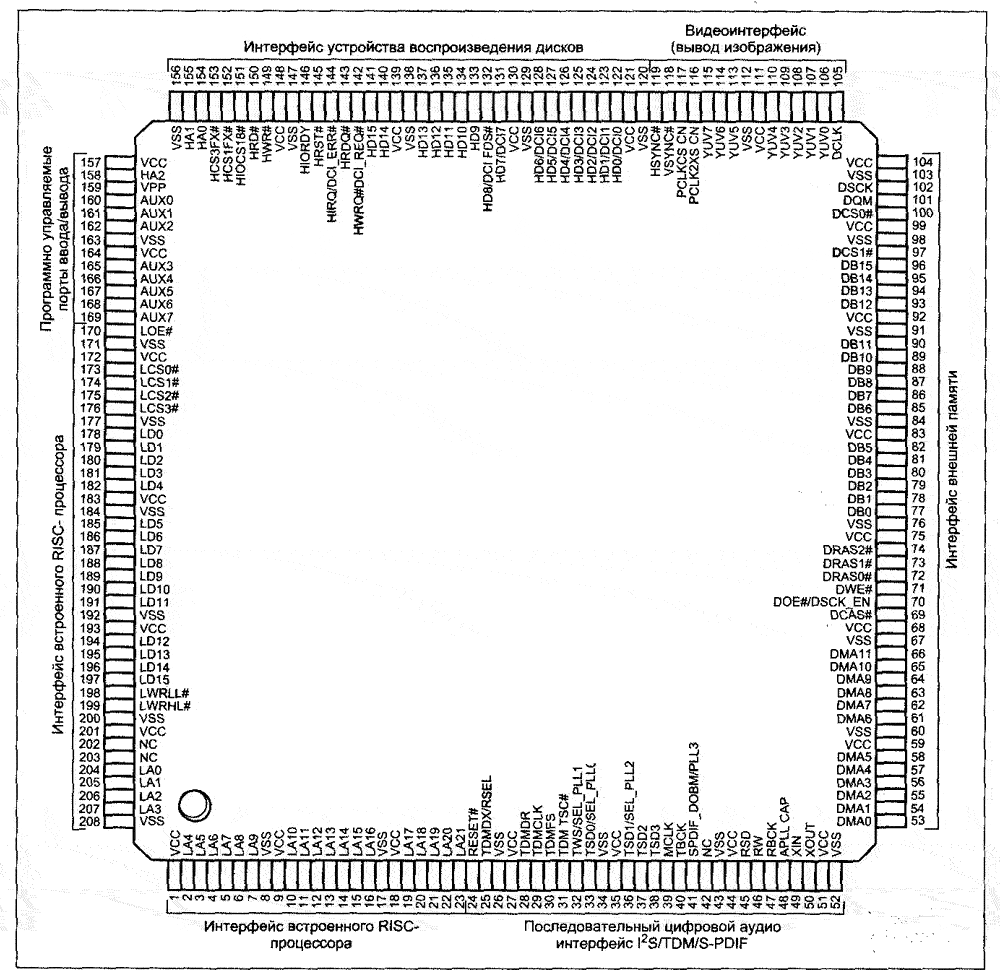

Группировка выводов микросхем;Увеличить в новом окне

Рис. 2. Группировка выводов микросхем

  • 1...23 и 170...208 - интерфейс встроенного RISC-процессора;
  • 24...52 — интерфейс передачи аудиоданных (I2S, S/PDIF).
  • 53...104 — интерфейс подключения ПЗУ и ОЗУ;
  • 105...119 — интерфейс подключения видеокодера;
  • 120...156-интерфейс ATAPI/DCI для подключения привода DVD;
  • 157...169 - многофункциональные порты ввода/вывода.

   Цепи общего провода микросхем подключены к следующим выводам: 8,17, 26, 34, 43, 52, 60, 67, 76, 84, 91, 98,103,112,120,129,138, 147,156,163,171,177,184,192, 200, 208.

   Питающее напряжение подается на следующие выводы: 1, 9,18, 27, 35, 44, 51, 59, 68, 75, 83, 92, 99,104, 111,121,130,139,148,157,164, 172, 183,193,201.

   Неиспользуемые выводы: 37, 38, 42, 202, 203.

   Назначение выводов микросхемы ES4408FD представлено в табл. 1.

Таблица 1

НазваниеНомерРежимОписание
VCC1, 9, 18, 27, 35, 44, 51, 59, 68, 75, 83, 92, 99, 104, 111, 121,130,139, 148, 157, 164, 172, 183, 193, 201ВходНапряжение питания
LA(0-21)2-7, 10-16, 19-23, 204-207ВыходАдресная шина интерфейса обмена с внешними устройствами встроенного RISC-процессора
VSS8, 17, 26, 34, 43, 52, 60, 67, 76, 84, 91, 98, 103, 112, 120, 129, 138, 147, 156, 163, 171, 177, 184, 192, 200, 208ВходОбщий провод
RE5ET#24ВходВход сигнала сброса, активный уровень — низкий
TDMDX25ВыходЛиния передачи последовательных данных интерфейса TDM
RSEL ВходВыбор размера слова внешнего ПЗУ (0 — 16 Бит, 1 — 8 Бит)
TDMDR28ВходЛиния приема последовательных данных интерфейса ТDМ
TDMCLK29ВходТактовый сигнал интерфейса TDM
TDMFS30ВходСигнал синхронизации блоков данных интерфейса TDM
TDMTSC#31ВыходСигнал включения передачи данных, активный уровень - низкий
TWS32ВыходСигнал выбора канала интерфейса I2S (выходные каналы)
SEL_PLL1 ВходВход 2 выбора частоты выходного синхросигнала (см. табл. 2)
TDS(0)33ВыходЛиния передачи последовательных данных интерфейса I2S (каналы 1 и 2)
SEL_PLLO ВходВход 0 выбора частоты выходного синхросигнала (см. табл. 2)
TDS (1)36ВыходЛиния передачи последовательных данных интерфейса I2S (каналы 3 и 4)
SEL_PLL1 ВходВход 1 выбора частоты выходного синхросигнала (см. табл. 2)
TDS(2)37ВыходЛиния передачи последовательных данных интерфейса I2S (каналы 5 и 6)
TDS(3)38ВыходЛиния передачи последовательных данных интерфейса I2S (каналы 7 и 8)
MCLK39Вход/ ВыходТактовый сигнал для звуковых ЦАП
ТBСК40Вход/ВыходТактовый сигнал интерфейса I2S (выходные каналы)
SPDIF_DOBM41ВыходВыход данных интерфейса S/PDIF (IEC958)
SEL_PLL3 ВходВыбор входного тактового сигнала (0 — кварцевый генератор, 1 — вход DCLK)
RSD45ВходЛиния приема последовательных данных интерфейса I2S (входной стереосигнал)
RWS46ВходСигнал выбора канала интерфейса I2S (входной канал)
RBCK47ВходТактовый сигнал интерфейса I2S (входной канал)
APLLCAP48ВходВывод подключения внешнего конденсатора (для синтезатора частоты)
XIN49ВходВывод для подключения кварцевого резонатора
XOUT50Выход — " -
DMA(O-11)53-58,61-66ВыходСигналы выбора адреса для внешнего динамического ОЗУ
DCAS#69ВыходСигнал OAS (строб столбца) для внешнего динамического ОЗУ, активный уровень — низкий
DOE#70ВыходСигнал обращения к внешнему динамическому ОЗУ, активный уровень — низкий
DSCK_EN ВходСигнал разрешения подачи тактовых импульсов на внешнее динамическое ОЗУ, активный уровень — низкий
DWE#71Выход Сигнал записи во внешнее ОЗУ, активный уровень низкий
DRAS(0-2)#72-74Выход Сигналы RAS (строб строки) для внешнего динамического ОЗУ, активный уровень - низкий
DB(0-15)77-82, 85-90, 93-96Вход/ВыходСигналы шины данных внешнего ОЗУ
DCS(O-1)#97,100ВыходСигналы выбора микросхемы для ОЗУ типа SDRAM
DQM101ВыходСигнал маскирования обмена данными с ОЗУ
DSCK102ВыходТактовый сигнал для ОЗУ типа SDRAM
DCLK105ВходВходной тактовый сигнал (частота 27,0 МГц)
YUV(0-7)106-110,113-115ВыходДанные в формате YUV (8 бит) для видеокодера (интерфейс передачи изображения)
PCLK2XSCN116Вход/ВыходТактовый сигнал интерфейса передачи изображения (режим Doubled Screen) 27,0 МГц
PCLKQSCN117Вход/ВыходТактовый сигнал интерфейса передачи изображения
VSYNC#118Вход/ВыходКадровый синхросигнал интерфейса передачи изображения, синхронизация по фронту или Выход спаду импульса управляется программно, активный уровень — низкий
HSYNC#119Вход/выходСтрочный синхросигнал интерфейса передачи изображения, синхронизация по фронту или Выход спаду импульса управляется программно, активный уровень — низкий
HD(0-15)122-128,131-137, 140,141ВыходШина данных интерфейса устройства воспроизведения дисков (DVD-дисковода)
HCS1FX#152ВыходСигнал выбора 1 интерфейса устройства воспроизведения дисков
HCS3FX#153ВыходСигнал выбора 3 интерфейса устройства воспроизведения дисков
H1OCS16#151ВходСигнал запроса передачи данных в 16-битном режиме
HA(0-2)154,155,158вход/выходШина адреса интерфейса устройства воспроизведения дисков
VPP159ВходПороговое напряжение защиты
HWR#/ DCI_ACK149Вход/выходСигнал записи интерфейса устройства воспроизведения дисков, сигнал подтверждения интерфейса DCI
HRD#/ DQ_CiK150Выход, выходСигнал чтения интерфейса устройства воспраизведения дисков, тактовый сигнал интерфейса DС1
HWRQ#142ВыходСигнал запроса записи
HRDQ#143ВыходСигнал запроса чтения
HIRQ144Вход/выходСигнал прерывания
HRST#145ВыходСигнал сброса
HIORDY146ВходСигнал I/O Ready
AUX(0-7)160-162,165-169Вход/выходВосемь программно управляемых линий ввода/вывода
LOE#170ВыходСигнал обращения к внешнему устройству интерфейса встроенного RISC-процессора, активвыход ныи уровень — низкий
LCS(O-3)#173-176ВыходВыход Сигнал выбора внешнего устройства, активный уровень — низкий
LD(15-O)178-182,185-191,194-197Вход/выходШина данных интерфейса обмена с внешними устройствами
LWRLL#198ВыходСигнал записи младших 16 бит, активный уровень ~~ низкий
LWRHL#199ВыходСигнал записи старших 16 бит, активный уровень - низкий
NC37,38,42,202,23Неподключенные выводы

Таблица 2

Частота выходного сигнала, МГцСигналЧастота выходного сигнала, МГцСигнал
SEL_PLLOSEL_PLL1SEL_PLL2SEL_PLLOSELPLL1SEL_PLL2
Отсутствует000121,5001
2710081101
Равна частоте входного сигнала01094011
54110108111
