FOD3180 — высокоскоростной оптрон для управления силовыми IGBT/MOSFET-транзисторами


"Справочник" - информация по различным электронным компонентам: транзисторам, микросхемам, трансформаторам, конденсаторам, светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов.


Компания Fairchild Semiconductor выпустила оптрон FOD3180, предназначенный для управления силовыми IGBT/MOSFET-транзисторами.

В состав прибора входит AlGaAs-светодиод, оптически связанный с CMOS-детектором. Детектор, в свою очередь, управляет встроенным каскадом на мощных PMOS- и NMOS-транзисторах.

Прибор FOD3180 может применяться в плазменных панелях, инверторах для управления двигателями, в DC/DC-преобразователях, источниках бесперебойного питания.

Он выпускается в 8-выводном корпусе с двухрядным размещением выводов для бессвинцовой волновой пайки при 260°C.

Отличительные особенности

• Диапазон рабочих температур -40...+100°C.

• Пиковый выходной ток 2,5 А.

• Задержка распространения сигнала составляет не более 200 нс.

• Максимальная частота коммутации 250 кГц.

• Широкий диапазон питающих напряжений 10.20 В.

• Напряжение изоляции 5000 В.

• Схема защиты от падения напряжения (UVLO).

Области применения

• Плазменные панели.

• DC/DC-конверторы.

• Импульсные источники питания.

• Бесперебойные источники питания.

• Изолированные драйверы затворов мощных MOSFET-транзисторов.

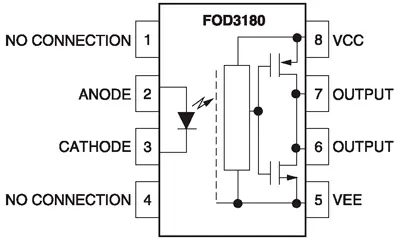

Структурная схема и расположение выводов оптрона показаны на рисунке.

Структурная схема и расположение выводов оптрона

Рис. Структурная схема и расположение выводов оптрона
