GC7137AD схема индикации тока и напряжения


"Справочник" - информация по различным электронным компонентам: транзисторам, микросхемам, трансформаторам, конденсаторам, светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов.


Микросхема GC7137AD представляет из себя аналогово-цифровой преобразователь (АЦП), подключаемый к 3,5 дюймовому цифровому светодиодному дисплею.

Наибольшее применение она приобрела в таких приборах, как ИБП (источники бесперебойного питания), стабилизаторы и блоки питания, так как при небольшой стоимости исправно выполняет свои функции по отображению силы тока или напряжения (выступает как вольтметр и амперметр вкупе с дисплеем).

Аналоги

Однако, многие радиолюбители столкнулись с дефицитом данной микросхемы и быстро нашли аналоги. Альтернативами могут выступать:

  • ICL7137 (мультимикросхема, выступавшая прототипом GC7137AD, имеет более широкие возможности);
  • Отечественный вариант КР572ПВ2А (прямой аналог импортной ICL7107CPL);
  • ATmega32 (перепрошиваемый 8-битный AVR-контроллер, потребуется доработка схемы);
  • Другие микросхемы из серии ICL71 (альтернативные решения работают с другими типами дисплеев, может потребоваться доработка или полная переделка схемы).

Как видно из изложенного выше – аналоги здесь не подразумевают прямой замены одного элемента на другой, микросхемы отличаются как характеристиками, возможностями, конструктивными особенностями, так и схемами включения.

Схема включения GC7137AD

Внешний вид.

Внешний вид схемы GC7137AD

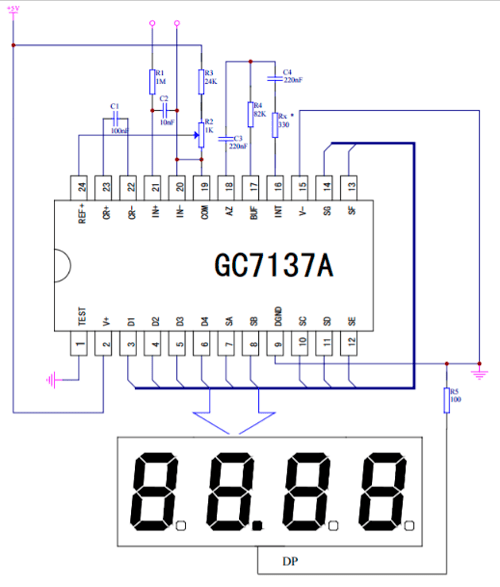

Типовая схема включения представлена ниже.

Схема включения GC7137AD

Использование GC7137AD для индикации тока или напряжения

Если говорить о готовых приборах, в которых установлена данная микросхема, то их ремонт потребует только прямой замены сгоревшей / вышедшей из строя GC7137AD на точно такую же.

Здесь все просто, схемы развязки не нужны. Отпаивается старый элемент, припаивается новый, тестируется работоспособность.

Но если вы хотите сделать на основе GC7137AD вольтметр или амперметр для самодельного блока питания, то здесь уже можно найти решения только на альтернативных микросхемах с готовыми принципиальными схемами и печатными платами. Непосредственно по GC7137AD информации нет. Это связано с тем, что производится GC7137AD в Китае и документация по микросхема весьма скудная (даташит только на китайском языке без типовых схем включения).

Наиболее приемлемый вариант с готовым решением амперметра и вольтметра – микроконтроллер ICL7107CPL, рассчитанный на LED-дисплеи с 4 цифрами.

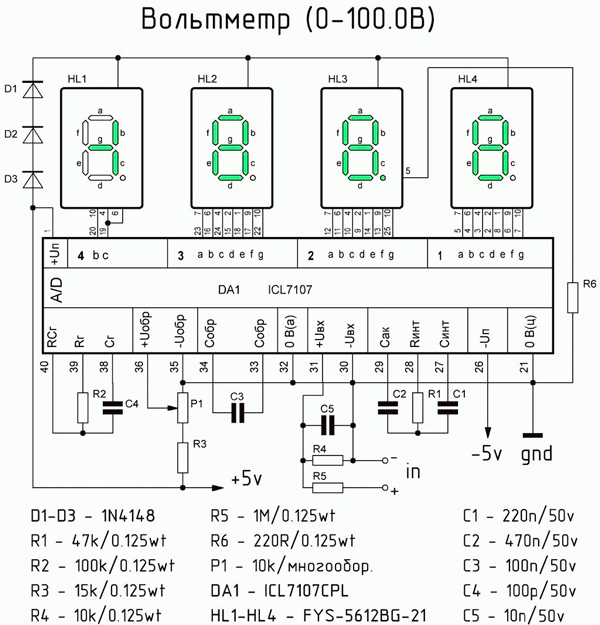

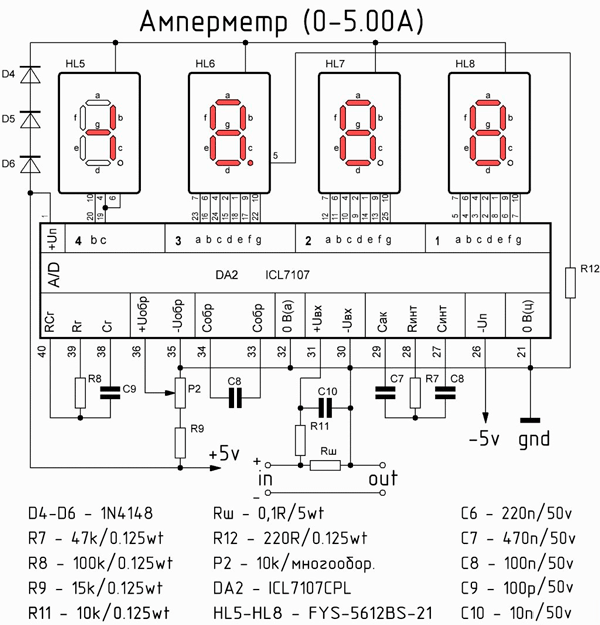

Готовые и проверенные схемы ниже.

Микроконтроллер ICL7107CPLМикроконтроллер ICL7107CPL


Дата публикации: 06.12.2017
