Обозначение деталей: блока питания, звонка на электрической схеме


Надежный дистрибьютор электронных компонентов на складе - Barumelec.com

"Справочник" - информация по различным электронным компонентам: транзисторам, микросхемам, трансформаторам, конденсаторам, светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов.


Проблема чтения электрических схем осложняется следующими факторами:

  • Чем сложнее устроен прибор или узел, тем труднее разобраться в связях между его элементами и понять принцип их работы. Нужно уметь не только правильно читать схемы, но и создавать их. И если вы получаете в руки "чужую" схему, иногда остаётся только гадать о том, чего хотел добиться автор и почему он так сделал.
  • Несмотря на наличие стандартов для обозначения тех или иных элементов/блоков, не все их придерживаются. Здесь сложность даже не в том, что разработчики не знают как этот делать, а скорее в наборе ПО, в котором ведётся проектирование. Стандарты и обозначения в разных странах могут не совпадать, а разработчики софта придерживаются родных норм.

Стандарты

Чтобы свести ошибки в понимании к минимуму, следует придерживаться чётких стандартов и правил. В России, как и в любой другой стране, существуют руководящие документы. Речь идёт о ГОСТах, таких как:

  • 2.710 81 г. – о буквенных обозначениях;
  • 21.614 88 г. – об условных обозначениях общего назначения;
  • 21.404 85 г. – здесь прописаны обозначения элементов автоматизации;
  • И т.д.

Несмотря на внушительные даты создания документов, они более чем актуальны.

Наиболее востребованные обозначения

Чтобы понять работу схемы, нужно знать условный знак элемента и принцип его работы.

К общим, и потому самым популярным, можно отнести следующие:

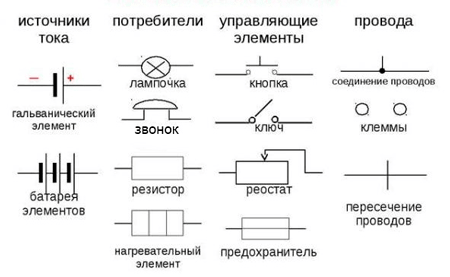

Условные обозначения элементов на схемах

Рис. 1. Условные обозначения элементов на схемах

Они встречаются во многих схемах. Элементы здесь достаточно простые и понятные.

Но к более сложным деталям – иной подход. По обозначению можно понять не только общее назначение узла, но и дополнительные нюансы.

Например, конденсаторы.

Условные обозначения конденсаторов на схемах

Рис. 2. Условные обозначения конденсаторов на схемах

Или сопротивления.

Таблица 1. Условные обозначения сопротивлений на схемах

И это уже не говоря о переменных (подстроечных) вариантах.

Так могут выглядеть транзисторы.

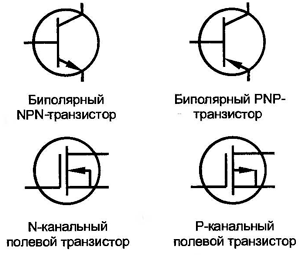

Условные обозначения транзисторов на схемах

Рис. 3. Условные обозначения транзисторов на схемах

А так диоды и другие ограничительные элементы.

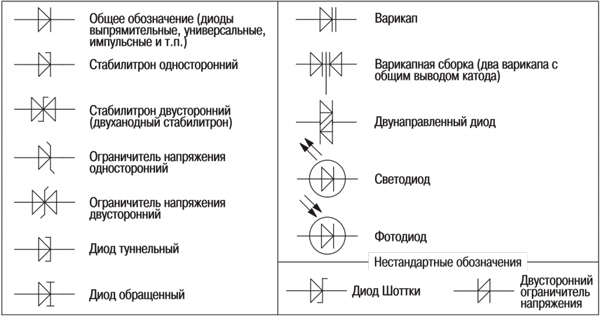

Условные обозначения диодов и других ограничительных элементов на схемах

Рис. 4. Условные обозначения диодов и других ограничительных элементов на схемах

В блоках питания

Теперь непосредственно об обозначениях, которые можно встретить на схемах БП.

В основе любого вторичного источника тока должен лежать или преобразователь (трансформатор) или ограничитель (диоды и аналогичные элементы).

Трансформаторы обозначаются на схемах так.

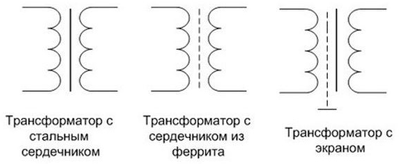

Условные обозначения трансформаторов на схемах

Рис. 5. Условные обозначения трансформаторов на схемах

Или так.

Таблица 2. Варианты обозначения трансформаторов на схемах

Количество выводов будет соответствовать имеющимся обмоткам. Здесь очень важный момент – разницы между импульсными и силовыми трансформаторами на схеме вы не увидите. А ещё более частая проблема – отсутствие буквенных обозначений моделей или каких-либо параметров.

Это связано с тем, что в большинстве случаев требуется либо подбор детали под заданные требования, или подразумевается расчёт и намотка его своими силами. Максимум, что будет обозначено на схеме – входное и выходное напряжение.

Обозначение диодов мы привели выше. Но иногда вместо отдельных диодов можно встретить готовые сборки – мосты. Они будут выглядеть так:

Обозначения мостов на схемах

Рис. 6. Обозначения мостов на схемах

Для удобства понимания, слева – схема из простейших элементов.

Если блок питания работает на импульсном трансформаторе, ему понадобится генератор импульсов, его часто выполняют на базе интегральных микросхем. Их на схеме ни с чем не перепутаешь.

Обозначения интегральных микросхем

Рис. 7. Обозначения интегральных микросхем

Это общее обозначение. Если элемент реализует элементарную логику или другие простые функции, они могут быть обозначены непосредственно на выводах или на специальных блоках внутри.

Например, так.

Обозначения интегральных микросхем

Рис. 8. Обозначения интегральных микросхем

Или так.

Обозначения интегральных микросхем

Рис. 9. Обозначения интегральных микросхем

Измерительные приборы на схемах обозначаются так.

Обозначения измерительных приборов на схемах

Рис. 10. Обозначения измерительных приборов на схемах

Но иногда можно встретить и более сложные элементы – цифровые индикаторы. Один из вариантов их обозначения.

Обозначение цифровых индикаторов на схемах

Рис. 11. Обозначение цифровых индикаторов на схемах

Таким образом, схема простого блока питания может выглядеть таким образом.

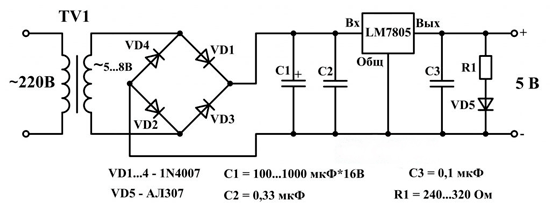

Схема простого блока питания

Рис. 12. Схема простого блока питания
