INTEL – электронные компоненты


"Справочник" - информация по различным электронным компонентам: транзисторам, микросхемам, трансформаторам, конденсаторам, светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов.


Оглавление

Производство конкурентоспособной аппаратуры невозможно без использования в ней современной многофункциональной элементной базы. В статье приведена информация об элементной базе, производимой фирмой Intel, и дана их краткая характеристика.

Фирма Intel уже более трех десятилетий разрабатывает высокоинтеллектуальные электронные компоненты, лежащие в основе компьютерной и Интернет технологий, изменивших облик нашего мира. Фирма Intel была основана в 1968 г. как разработчик полупроводниковых компонентов памяти. 11 ноября 1971 г. Intel вошла в историю, выпустив первый в мире микропроцессор 4004. Процессор 4004 выполнял 60 тысяч операций в секунду - ничто по современным меркам, но тогда это был серьезный прорыв. Вскоре после процессора 4004 фирма Intel представила микропроцессор 8008, который обрабатывал за один цикл 8 бит информации - вдвое больше, чем первая микросхема. Впервые разработчики широкого круга решений получили в свое распоряжение доступные по цене вычислительные ресурсы, и это, в конечном счете, позволило Intel создать в 1981 г. процессоры для первого персонального компьютера IBM.

ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ

Сегодня Intel с включенной в ее состав фирмой Level one поставляет компаниям производителям компьютерной и телекоммуникационной техники микросхемы различного функционального назначения. Это, прежде всего:

сетевые процессоры;
процессоры ввода/вывода;
контроллеры для сети Ethernet;
PCI-to-PCI мосты;
микроконтроллеры;
Flash память;
приемопередатчики, повторители и коммутаторы для сети Ethernet;
приемопередатчики Т1/Е1;
xDSL компоненты;
компоненты для волоконно-оптических систем связи.

Фирма Intel известна всему миру как производитель мощных процессоров для персональных ЭВМ. В настоящее время на рынке электронных компонент доступны процессоры семейства х86. Это, прежде всего 16-разрядные процессоры 80С186/188, имеющие тактовую частоту от 12 до 25 МГц. 32-разрядные процессоры 80386 и 80486 имеющие тактовую частоту от 16 до 100 МГц. Процессоры Pentium, Pentium MMX, Pentium II, Pentium III, Pentium 4, Celeron с тактовой частотой от 0,1 до 2,4 ГГц. Эти процессоры используются не только в настольных и носимых ПК (Pentium 4-М), но и в системах управления телекоммуникационных средств.

Strong ARM процессоры (SA-1110, SA-1111) применяются в портативных устройствах в которых проблема экономии энергии источника питания стоит очень остро. Это 32-разрядные RISC микропроцессоры, работающие на частотах 133 и 206 МГц, с функцией управления энергопотреблением. Так на частоте 206 МГц потребляемая мощность составляет 400 мВт.

Более высокими параметрами обладают микропроцессоры XScale архитектуры. В них реализована функция динамического управления энергопотреблением. На частоте 200 МГц потребляемая мощность для таких процессоров составляет 80 мВт.

Решая проблему предоставления вычислительных и телекоммуникационных услуг потребителю в любой точке мира фирма Intel в рамках архитектуры Personal Client Architecture (PCA) разработала процессор для следующего поколения сотовых радиотелефонов и карманных ПК. Это процессор PXA250, который потребляет 600 мВт на частоте 400 МГц. В этом процессоре ядро реализовано по XScale технологии на одном кристалле.

Фирма Intel известна не только как производитель процессоров для персональных компьютеров, но и как производитель процессоров для сетевого оборудования.

Сетевые процессоры используются в сетевом оборудовании: размещаемом у абонентов, предназначенного для доступа абонентов к сети, устанавливаемого на границах сетей различного назначения и применяемого в магистральных сетях. На базе архитектуры Internet Exchange Architecture (IXA) разработаны сетевые процессоры IXP425, IXP2400, IXP2800. Они являются программируемыми и способны обрабатывать данные на скорости более 10 Гбит/с.

Процессоры ввода/вывода используются в серверах, адаптерах LAN сетей, устройствах компьютерной телефонии, коммутаторах, маршрутизаторах и других системах ввода/вывода. В настоящее время доступными для потребителей являются I/O процессоры i960, IOP303, IOP310 (80200, 80312). Пропускная способность процессоров ввода/вывода составляет до 528 Мбит/с.

Ведущие позиции занимает фирма Intel также и в производстве контроллеров сети Ethernet. Контроллеры сети Ethernet осуществляют управление доступом персональных компьютеров к среде распространения электрических или оптических сигналов. Для этого используется алгоритм множественного доступа с контролем несущей и разрешением конфликтных ситуаций. На рынке электронных компонент доступными являются контроллеры для сети Ethernet со скоростями 1 Гбит/с (8254X, IXF1XXX) и 10/100 Мбит/с (825ХХ, 21143, IXF440).

PCI-to-PCI мосты расширяют возможности устройств, имеющих PCI шины, по взаимодействию между собой. Они позволяют подключать к системной плате большее количество PCI устройств, чем может поддерживать одна PCI шина. В настоящее время доступны прозрачные (21152, 21154) и непрозрачные мосты (21554, 21555). Непрозрачные мосты имеют локальный процессор, который повышает гибкость в преобразовании данных и управлении PCI устройствами. Основными характеристиками мостов являются разрядность шины и ее частота. Эти параметры определяются для первичных и вторичных шин. Обычно они одинаковы и имеют разрядность 32 или 64 бита, а частоту 33 или 66 МГц.

Микроконтроллеры фирмы Intel практически стали базовыми для всех их производителей. Так микроконтроллер 80С51 стал стандартом для всех 8-разрядных, а 80С196 - 16-разрядных микроконтроллеров. В настоящее время на рынке электронных компонент доступны микроконтроллеры MCS 96, MCS 251, MCS 51. Имея различные характеристики и обладая разными функциональными возможностями, они используются для управления процессами в бытовом и промышленном оборудовании, автомобилестроении, в сетях абонентского доступа (CAN) и других сферах народного хозяйства. Практически все они являются перепрограммируемыми и могут использоваться для различных приложений. Основные их характеристики это частота и емкость EPROM или ROM/OTPROM. Так MCS 96 имеют частоту, изменяющуюся от 14 до 50 МГц, а емкость памяти от 0 до 56 Кбайт. MCS 251 - 16, 24 МГц, а EPROM 0, 8, 16 Кб. MCS 51 - от 12 до 33 МГц, а EPROM от 0 до 32 Кб.

Лидирующие позиции занимает фирма Intel в производстве Flash памяти. Ее микросхемы установлены более чем в 50 процентах сотовых радиотелефонов во всем мире и 90 процентах карманных персональных компьютерах. В настоящее время доступны микросхемы Flash памяти с рабочими напряжениями 5, 3 и 1,8 В и напряжениями перепрограммирования соизмеримыми с напряжением питания или 12 В. Напряжение 12 В используется для уменьшения времени перепрограммирования. Объемом памяти от 8 до 256 Мбит. Такая высокая плотность достигнута благодаря использованию STRATAFLASH технологии, позволяющей хранить в одной ячейке памяти два бита информации. Временем доступа от 120 до 13 нс. Это достигнуто благодаря разделению памяти на сегменты и реализации различных режимов доступа к ней. Деление на сегменты позволяет также одновременно выполнять операции записи и считывания. Считывание информации осуществляется в синхронном и асинхронном пакетном и постраничном режимах. В ближайшее время на рынке электронных компонент появится STRATAFLASH память объемом 1 Гбит.

С появлением в составе корпорации Intel фирмы LEVEL ONE она стала производить не только контроллеры сети Ethernet, но и элементы для ее построения, а также микросхемы для волоконно-оптических сетей, компоненты для высокоскоростных линий Т1/Е1 и цифровых абонентских линий xDSL.

Для построения сети Ethernet производятся:

приемопередатчики на скорости 10, 100 и 1000 Мбит/с. Приемопередатчики Ethernet (LXT90x) работают со скоростью 10 Мбит/с по витой паре. Приемопередатчики быстрой Ethernet (LXT97x) обмениваются информацией со скоростью 100 Мбит/с по нескольким витым парам или волоконно-оптическому кабелю. Приемопередатчики Гбитной Ethernet (LXT1000) функционируют со скоростями 10,100 Мбит/с и 1 Гбит/с по пяти жилам оптического кабеля и витой паре;
повторители для Ethernet (LXT91x) и быстрой Ethernet (LXT98x);
коммутаторы Ethernet, быстрой Ethernet и Гбитной Ethernet (IXE2424, IXE2426, IXE5416, IXE5216).

Микросхемы для волоконно-оптических сетей (SONET/SDH) характеризуются высокой скоростью обработки информации. Так фирмой производятся приемники и передатчики для волоконно-оптических линий связи, работающих со скоростями 155 Мбит/с (GD1636xx, LXT6155), 622 Мбит/с (GD1659xx). Мультиплексоры и демультиплексоры, работающие на скоростях 622 Мбит/с (GD1633x), 2,5 Гбит/с (LXT166xx, GD165xx), 10 Гбит/с (LXT167xx), 12,5 Гбит/с (LXT16759, LXT1676x). Усилители, преобразованных оптических сигналов (LXT140xx, LXT1300x и другие) на различных частотах.

Компоненты технологии Т1/Е1 применяются в устройствах, обеспечивающих подключение абонентов к широкополосным сетям, используя существующую инфраструктуру. Они включают в себя:

приемопередатчики для коротких линий (LXT30x, LXT33x, LXT35x, LXT38x), работающие по физическим линиям с затуханием до 6 дБ;
приемопередатчики для длинных линий (LXT31xx, LXT36x), подключаемые к физически линиям с затуханием до 43 дБ;
формирователи кадров (IXT32xx);
интерфейс защиты (LXT3008).

Для решения проблемы "последней мили" фирма Intel производит элементную базу для цифровых абонентских линий (xDSL) . В настоящее время доступны микросхемы для HDSL (SK7070x), HDSL2 (SK7074x), MDSL (SK7072x). Элементы HDSL используются в модемах, работающих по четырехпроводным физическим линиям протяженностью до 4 км. Отличительной особенностью технологии HDSL2 является то, что модемы, использующие эти микросхемы, соединяются двухпроводной физической линией при той же протяженности линии связи. Микросхемы MDSL это элементы, используемые в многоскоростных модемах двухпроводных цифровых абонентских линий. Скорость передачи может быть от 272 до 1168 Кбит/с, что соответствует от 4 до18 64 Кбит/с каналам и одному 16 Кбит/с каналу. Дальность связи зависит от скорости передачи и изменяется от 3,7 до 7,7 км.

Все рассмотренные электронные компоненты являются высокоинтеллектуальными элементами, обеспечивающими возможность разработки многофункциональных устройств различного назначения.

КОДИРОВКА МИКРОСХЕМ

Кодирование микросхем, производимых фирмой Intel, осуществляется по определенной методике. Суть ее заключается в следующем:

  1. Первые одна или две буквы указывают на тип корпуса и рабочий диапазон температур.
  2. Следующие 3-6 буквенно-цифровых знаков указывают на функциональное назначение микросхемы.
  3. Затем указываются основные характеристики микросхемы.

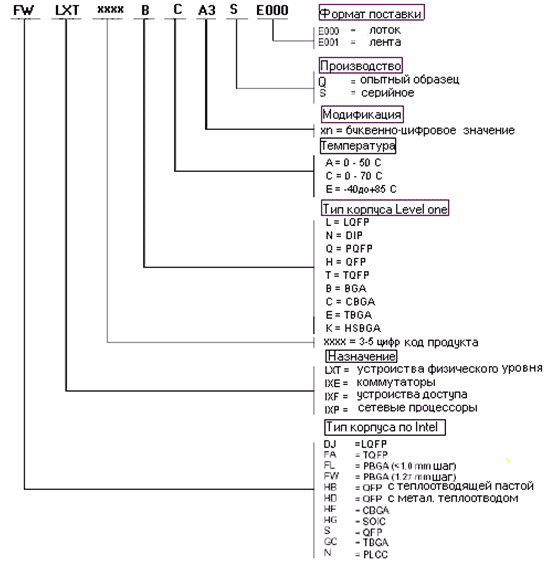

Например: TP87C51FA24 - микроконтроллер MCS 51 (87С51) в DIP корпусе (P), работающий в расширенном диапазоне температур (T), имеющий EPROM объемом 8 К (FA) и функционирующий с частотой 24 МГц. С появлением в составе Intel фирмы Level one изменилась кодировка микросхем этой фирмы. Она приведена к методике реализованной в фирме Intel. Пример новой кодировки микросхем показан на рис.1.

Кодирование микросхем фирмы INTEL

Рис.1 Кодирование микросхем фирмы INTEL

Таким образом, в этой статье мы провели краткий анализ, наиболее важных для российских производителей, электронных компонент, производимых фирмой Intel, и привели примеры кодирования микросхем.

Автор: aleksey
Анатолий Щукин, Алексей Максимов


Дата публикации: 15.06.2005
