Как измерить высокое напряжение мультиметром


"Справочник" - информация по различным электронным компонентам: транзисторам, микросхемам, трансформаторам, конденсаторам, светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов.


Основная сложность измерения высокого напряжения мультиметром – это создание схемы делителя.

Обычно в бытовых поверенных приборах предусматривают возможность измерения напряжения номиналом до 1-2 тысяч вольт. И это оправдано, ведь работа с бОльшими потенциалами опасна для здоровья, а необходимость в таких манипуляциях дома крайне маловероятна.

В каких случаях может пригодиться измерение высоких напряжений

Если исключить ситуации получения нового опыта, саморазвития и т.п., то наиболее вероятными причинами можно назвать следующие:

  • Проверка работоспособности специфичных силовых блоков, например:
    • Высокое напряжение на аноде ТДКС (сейчас применение кинескопов в телевизорах – большая редкость);
    • Напряжение накала в трансформаторах для СВЧ печей;
    • И т.п.
  • Измерение напряжения высоковольтных линий передач.
  • Аналогичная задача при работе с промышленным силовым оборудованием.

В последних двух случаях следует применять только специальные килоомметры, соответствующие допустимым параметрам измерений.

В быту же особая точность не важна, да и сила тока повышающих трансформаторов часто небольшая.

Поэтому применение делителя при разовых измерениях более чем оправдано.

Как сделать делитель

Основной принцип построения – создание плеча из двух сопротивлений, номинал которых соотносится кратно.

Например: 20 МОм и 2 кОм. Соотношение – 1:10 000.

Принципиальная схема делителя может быть представлена следующим образом.

Принципиальная схема делителя

Рис. 1. Принципиальная схема делителя

В этом случае напряжение U2 будет рассчитываться как U·R2/(R1+R2).

То есть при соотношении R1:R2 как 1:1000 получается U1 = U·1/(1000+1) = U/1001.

При соотношении 1:10000 – U/10001 и так далее.

Единицей в конце в данном случае можно просто пренебречь, так как сами резисторы могут иметь отклонения в номинале, а на погрешности измерений при таких потенциалах это скажется незначительно.

Таким образом, достаточно собрать делитель из доступных сопротивлений, которые будут соотносится с нужным коэффициентом.

Резисторы не обязательно должны быть в одном экземпляре. Можно собрать их последовательно или параллельно, но тогда следует обязательно рассчитать итоговый номинал, а для дополнительной уверенности измерить сопротивление после сборки.

Один из вариантов делителя с последовательной сборкой

Один из вариантов делителя с последовательной сборкой

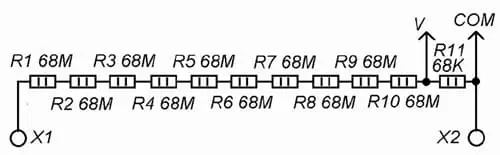

Рис. 2. Один из вариантов делителя с последовательной сборкой

Чем выше точность резисторов, тем лучше. Но даже допуск в 1-3% здесь – не проблема.

Меры безопасности

Работа с высокими напряжениями всегда опасна.

Чтобы предотвратить перегрев резисторов, следует использовать модели, предназначенные для работы с высокими напряжениями (например, 30-40 кВ, модели КЭВ или МЛТ-2) и с высоким коэффициентом рассеивания тепла (от 2Вт и выше, а лучше на 8Вт).

Все соединения из составных элементов следует выполнить так, чтобы исключить возникновение тока пробоя. К примеру, резисторы расположить последовательно без пересечения и наложения в плоскости, поместить в стеклянную колбу или внутрь другого материала, обладающего высокой электрической плотностью (полистирол, оргстекло, текстолит и т.п.).

Не меньшую осторожность стоит проявить в процессе самих измерений:

  • Проверяемый прибор должен быть отключён при подключении делителя и измерительного прибора.
  • Обратите внимание, что в кинескопах (на аноде) может накапливаться заряд.
  • После измерений проверяемый прибор снова следует обесточить.

Как производить измерения

Делитель подключается к измеряемому участку цепи. В примере выше – это контакты X1 и X2.

Измерительный прибор подключается одним щупом к контакту COM (он же X2). А вторым – к выводу V (в точке деления).

Полученный числовой результат умножается на коэффициент делителя (он будет зависеть от используемых номиналов и рассчитывается индивидуально).

Автор: RadioRadar


Дата публикации: 17.07.2019
