Комплект микросхем цифрового приемника КР1446ХА1, КР1446ХК11


   Микросхема КР1446ХА1 представляет собой конвертор радиочастоты (или приемник), а КР1446ХК11 - декодер. Они используются в цифровых приемниках управляющих сигналов, которые предназначены для беспроводного управления удаленными объектами от местной пейджинговой станции. Микросхема КР1446ХА1 обеспечивает усиление радиочастотного сигнала, преобразование в промежуточную частоту (ПЧ), усиление ПЧ, а КР1446ХК11 выполняет детектирование частотно-манипулированного сигнала, восстановление импульсов синхронизации из потока данных, аппаратное декодирование команд,переданных по протоколу пейджинговой связи POCSAG, хранение однократно программируемого адреса. Для расширения функциональных возможностей приемника к микросхеме декодера возможно подключение микроконтроллера.

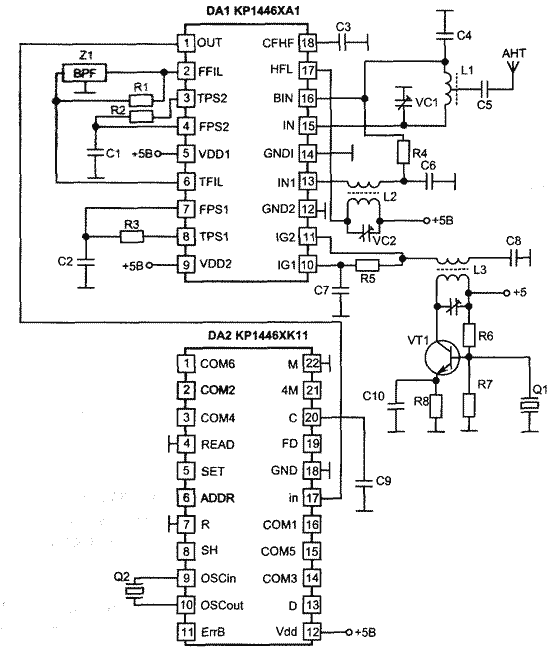

Схема включения микросхем КР1446ХА1 и КР1446ХК11

Рис. 1

   Отметим некоторые особенности этого комплекта микросхем: простое сопряжение с внешним управляющим микроконтроллером; аппаратная поддержка протокола POCSAG, встроенный декодер команд.

   ИС выполнены по КМОП технологии.

   Корпус микросхемы КР1446ХА1 типа 2104.18- В, а корпус КР1446ХК11 типа 2108.22-3 или 210А.22-3. Схема включения микросхем КР1446ХА1 и КР1446ХК11 показана на рисунке.

Назначение выводов микросхем
КР1446ХА1
  1. -выход промежуточной частоты (OUT);
  2. -вход основного усилителя промежуточной частоты (FFIL);
  3. -выход на вторую фазосдвигающую цепочку (TPS2);
  4. -вход со второй фазосдвигающей цепочки (FPS2);
  5. -напряжение питания (UDD1);
  6. -выход на фильтр ПЧ (TFIL);
  7. -вход с первой фазосдвигающей цепочки (FPS1);
  8. -выход на первую фазосдвигающую цепочку (TPS1);
  9. -напряжение питания (UDD2);
  10. -гетеродинный вход смесителя 1 (IG1);
  11. -гетеродинный вход смесителя 2 (IG2);
  12. -общий 2 (GND2);
  13. -сигнальный вход смесителя (IN1);
  14. -общий 1 (GND1);
  15. -вход радиочастоты (IN);
  16. -выход статического смещения (BIN);
  17. -выход на селективную нагрузку усилителя радиочастоты (HFL);
  18. -для подключения шунтирующего конденсатора CFHF.
КР1446ХК11
  1. -выход команды 6(Com6);
  2. -выход команды 2(Com2);
  3. -выход команды 4(Com4);
  4. -вход чтения данных (Read);
  5. -запись адреса (Set);
  6. -адресный вход (Addr);
  7. -вход сброса(R);
  8. -сдвиг записываемого адреса (SH);
  9. -для кварца, задающего тактовую частоту (OSCin);
  10. -для кварца, задающего тактовую частоту (OSCout);
  11. -ошибка записи адреса (ЕггВ);
  12. -напряжение питания (UDD);
  13. - выходные данные (D);
  14. - выход команды 3(Com3);
  15. -выход команды 5(Com5);
  16. -выход команды 1(Com1);
  17. - вход (IN);
  18. -общий (GND);
  19. -флаг данных (FD);
  20. -для подключения конденсатора блока синхронизации (С);
  21. -выход 4 МГц (4 М);
  22. - вход задания режима (М).
Электрические параметры микросхем
(1 - КР1446ХА1; 2 - КР1446ХК11)
Напряжение питания, В4...5,5(1,2)
Чувствительночть по входу, мкВ5(1)
Ток потребления, мА<20(1,2)
Диапазон входных радиочастот, МГц10...300(1)
Промежуточная частота, кГц50(1)
Селективность по соседнему и зеркалному каналам, дБ>40(1)
Динамический диапазон по входу, дБ100(1)
Скорость приема данных, бит/с512...2400(1,2)
Число дешифрируемых команд6(2)
