8-битные телевизионные контроллеры ST63140, ST63142, ST63126,ST63156

Контроллеры ST63140, ST63142, ST63126, ST63156 предназначены для применения в бытовой телевизионной аппаратуре. Они различаются объемом встроенной постоянной памяти (ПЗУ) и конфигурацией интерфейсных блоков. В данных контроллерах применяются интерфейсные модули различного назначения, которые позволяют использовать эти микросхемы в различной телевизионной аппаратуре.

Основные параметры и функции микросхем
Напряжение питания, В 4,5...6
Тактовая частота микропроцессорного ядра контроллера, МГц 8
Объем ПЗУ программ, байт 7948
Резервная тестовая область ПЗУ, байт 244
Объем оперативной памяти (ОЗУ), байт 256
Объем энергонезависимой памяти (ЭСППЗУ), байт 128

Кроме того, контроллеры имеют:

  • до 18 программно-управляемых входа/выхода, из них до 8 выходов, допускающих непосредственное подключение светодио-дов;
  • три входа для опроса кнопок локальной клавиатуры;
  • до четырех выходов переключения диапазонов;
  • два независимых таймера;
  • следящий таймер;
  • последовательный интерфейс с поддержкой протоколов S-bus и I2C;
  • до четырех 6-битных цифро-аналоговых преобразователей (ЦАП);
  • отдельный выход тактовой частоты 62,5 кГц;
  • 14-битный синтезатор напряжения настройки (ST63156 и ST63140);
  • АЦП для реализации функции автоподстройки частоты настройки телевизора;

Блок экранного меню (БЭМ) контроллеров обеспечивает отображение на экране телевизора 5 строк по 15 символов с использованием набора из 128 знаков (два банка по 64 знака).

Для каждого контроллера выпускаются отладочные версии микросхем с перепрограммируемым ПЗУ (программ). Также выпускается аппаратно-программный комплекс эмуляции данных контроллеров, подключаемый к персональному компьютеру через последовательный порт.

На рис. 1 приведена структурная схема контроллеров. В табл. 1 PDIP40. Расположение выводов микросхем ST63140 и ST63142 приведено на рис. 2, a ST63126 и ST63156 -на рис. 3.

Таблица 1

Тип контроллера Количество выходов переключения диапазона Синтезатор напряжения настройки Количество ЦАП Количество входов/ выходов
ST63126 4 Нет 4 12
ST63156 4 Есть 4 11
SТ6314О 3 Есть 1 6
SТ63142 з Нет 1 6

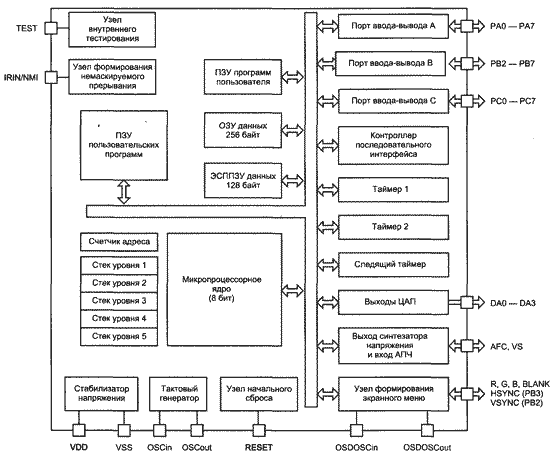

Структурная схема контроллеров

Рис. 1

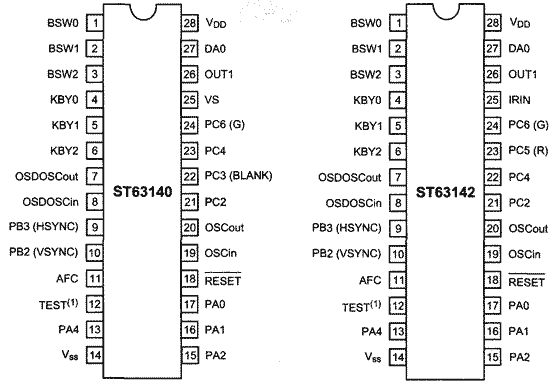

Расположение выводов микросхем ST63140 и ST63142

Рис. 2

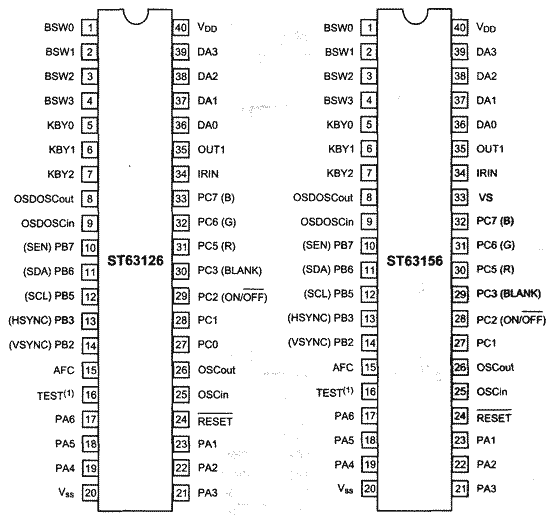

Расположение выводов микросхем ST63126 и ST63156

Рис. 3

Таблица 2

Наименование Назначение
VDD, VSS Выводы питания. Ha VDD подается питающее напряжение, а Vss соединяется с общим проводом
OSCin, OSCout Выводы для подключения кварцевого резонатора
RESET Низкий уровень сигнала на этом входе вызывает процедуру начальной инициализации контроллера и перезапуск управляющей микропрограммы
TEST Этот вывод должен быть соединен с VDD для нормального функционирования микросхемы
PAO-PA7 Порт ввода/вывода А. Каждый вывод может быть программно сконфигурирован для работы в режиме входа или выхода (с открытым стоком)
PB2, РВЗ, РВ5-РВ7 Порт ввода/вывода В. Каждый вывод может быть программно сконфигурирован для работы как в режиме входа, так и выхода. В описываемых контроллерах входы РB2 и РВЗ предназначены для приема синхронизирующих сигналов кадровой и строчной разверток Выводы РВ5-РВ7 используются как сигнальные линии последовательного интерфейса I2C: B5 — SCL, РВ6 - SDA, a PB7 - сигнал активизации интерфейса (SEN)
PCO-PC7 Порт ввода/вывода С. Каждый вывод может быть программно сконфигурирован для работы как в режиме входа, так и выхода. В описываемых контроллерах на выходах PC3, PC5, PC6 и PC7 формируются сигналы Blank, R, G и В экранного меню телевизора PC2 в режиме выхода обычно используется для управления включением телевизора
DA0-DA3 Выходы четырех 6-битных ЦАП с частотой дискритизации 32 кГц
IRIN Вход немаскируемого прерывания контроллера используется для приема команде ПДУ через фотоприемник
OUT1 Выход сигнала с частотой 62,5 кГц для управления мультистандартными процессорами сигналов цветности. Эта функция может быть отключена программно, а вывод ОUT1 можно использовать как выход с открытым стоком
BSW0-BSW3 Выходы выбора диапазонов тюнера телевизора. Четыре выхода с открытым стоком, управляемые программно Входы используются для опроса клавиатуры
KBY0-KBY2 Входы используются для опроса клавиатуры
AFC Вход 10-урввневого компаратора для реализации функции автоподстройки частоты. Этот вход допускает подачу сигналов с пиковым уровнем до 12 В
OSDOSCin,
OSDOSCout
Выводы для подключения времязадающей LC-цепи
VS Выход 14-битного синтезатора напряжения с двухтактым выходным каскадом. Используется для формирования напряжения настройки (в случае использования в телевизоре аналогового тюнера) В диапазоне дециметровых волн обеспечивает разрешение до 40 кГц на один шаг настройки

В табл. 2 приведена расшифровка сигналов на выводах микроконтроллеров.

Контроллеры кадровой развертки с мощным выходным каскадом TDA1771, TDA8174(A)

Микросхемы TDA1771/8174(A) применяются в качестве выходных каскадов кадровой развертки в телевизорах и компьютерных мониторах.

В состав микросхем включены следующие узлы:

  • генератор пилоообразного напряжения;
  • буферный каскад;
  • мощный выходной каскад;
  • генератор обратного хода луча;
  • источник опорного напряжения;
  • схема защиты от перегрева.

Кроме того, микросхемы имеют независимую регулировку уровня выходного сигнала.

Микросхемы практически идентичны по внутренней структуре. Основные отличия — в типе корпуса и назначении выводов.

При монтаже микросхемы должны устанавливаться на дополнительный радиатор.

TDA1771 выпускается в корпусе типа SIP10, a TDA8174(A) - в двух вариантах: MULTIWATT11 и CLIP-WATT11.

Таблица 3

Номер вывода TDA1771 Номер вывода TDA8174(A) Обозначение Краткое описание
10 11 Flyback Generator Выход генератора обратного хода
9 10 Vs Питание
8 9 Inverting Input Инвертирующий вход мощного выходного каскада
7 8 Buffer Output Выход буферного каскада
6 7 Ramp Generator Выход генератора пилообразного напряжения
5 6 Ground Общий
4 4 Height Adjustment Вход регулировки размера изображения по вертикали
з 3 Trigger Input Вход кадровых синхронизирующих импульсов
2 2 Output Stage Vs Питание выходного каскада
1 1 Power Output Выход сигнала кадровой развертки
5 NC Не используется

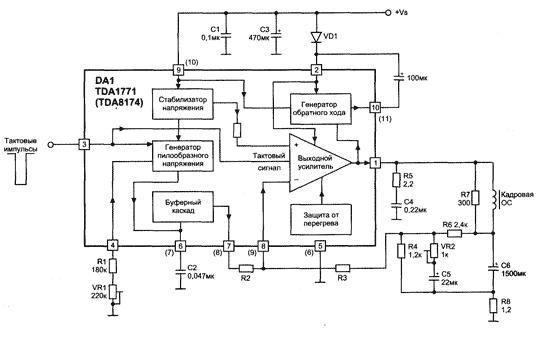

Схема подключения микросхем

Рис. 4

Схема подключения микросхем приведена на рис. 4 (в скобках указаны номера выводов TDA8174(A)), назначение выводов — в табл. 3.

Основные параметры
Напряжение питания, В 10...30
Максимальная рассеиваемая мощность при температуре корпуса микросхемы 60°С, Вт 9(TDA1771)
TDA8174 30
Температура кристалла микросхемы, при которой включается тепловая защита, °С 145
Выходной импульсный ток, А ..до 6
Коэффициент усиления выходного каскада с разомкнутой петлей обратной связи (на частоте 100 Гц), дБ 60
Напряжение внутреннего источника опорного напряжения, В 4,26...4,54
Нелинейность генератора пилообразного напряжения, % не более 1
Рабочий диапазон температур, °С 0...+150
