Осциллографы Infiniium 90000 серии X — осциллографы с полосой пропускания 32 ГГц


"Справочник" - информация по различным электронным компонентам: транзисторам, микросхемам, трансформаторам, конденсаторам, светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов.


Компания Agilent Technologies представила семейство осциллографов Infiniium 90000 серии X с истинной аналоговой полосой пропускания 32 ГГц. Десять новых моделей обладают верхней границей полосы пропускания от 16 до 32 ГГц и допускают ее дальнейшее расширение.

Специальная система пробников позволяет регистрировать сигналы в полосе до 30 ГГц. В систему входит полный набор принадлежностей с номинальной полосой 28 ГГц и возможностью дальнейшего расширения полосы. Кроме того, на осциллографах серии 90000 серии X можно установить более 40 измерительных приложений, включая специализированное программное обеспечение для измерения джиттера, запуска по расширенному диапазону условий, а также мощный набор средств анализа и полный комплект сертификационных тестов.

Инженеры, работающие в области физики высоких энергий, специалисты, занятые разработкой новых стандартов проводной связи и имеющие дело с высокоскоростными последовательными шинами, такими как USB, SAS или PCI Express, используют осциллографы для захвата коротких однократных событий и выполнения ответственных измерений (например, джиттера) с целью обеспечения соответствия промышленным стандартам.

Внешний вид интерфейсного модуля осциллографов Infiniium 90000 серии X с пятью кристаллами на фосфиде индия

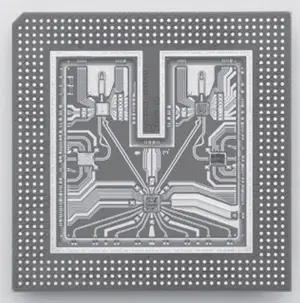

Рис. 1. Внешний вид интерфейсного модуля осциллографов Infiniium 90000 серии X с пятью кристаллами на фосфиде индия

В данных приборах компания Agilent применила собственную технологию изготовления микросхем на фосфиде индия (InP). Специальная технология изготовления корпусов из нитрида алюминия позволяет устанавливать пять кристаллов InP в один многокристальный интерфейсный модуль, в котором применяется система экранирования и отвода тепла. Эта революционная технология позволила получить в осциллографах Infiniium 90000 серии X истинную аналоговую полосу до 32 ГГ ц.

Внешний вид одной из моделей осциллографа Infiniium 90000 серии X

Рис. 2. Внешний вид одной из моделей осциллографа Infiniium 90000 серии X

Осциллографы Infiniium 90000 серии X измеряют случайный джиттер с уровнем примерно на 50 % ниже уровня, заявленного для аналогичных приборов других производителей. Такая низкая погрешность дает возможность инженерам более точно определить предельные параметры разрабатываемой схемы. Это стало возможным благодаря следующим ключевым характеристикам новых осциллографов:

- самый низкий уровень собственных шумов (2 мВ при 50 мВ/дел, 32 ГГц);

- самый низкий уровень измеряемого джиттера (~180 фс);

- самая большая глубина памяти (2 Гвыб).
