Цифровой спутниковый ресивер STRONG SRT-4450



Рис. 2

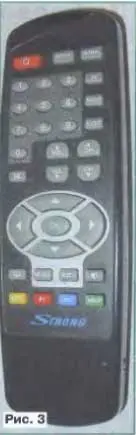

Ресивер предназначен для приема цифровых открытых FTA и кодированных спутниковых каналов в Ки диапазоне. Имеет встроенный декодер кодировки VIACCESS и два слота для подключения смарт-карт. Внешний вид ресивера показан на рис. 1, вид задней панели - на рис. 2. Ресивером можно управлять либо с передней панели, либо дистанционно с ПДУ, внешний вид которого представлен на рис. 3.

Основные характеристики

Диапазон входных частот, МГц..................920...2150
Волновое входное сопротивление, Ом .................75
Динамический диапазон входных сигналов, дБмВ ... -30...-65
Демодулятор сигналов DVB-S:
Тип модуляции................QPSK
Коды корректора ошибок (FEC) ...............1/2,2/3,3/4,5/6, 7/8
или Авто Скорость потока (SR), Мбит/с .. .2...45
Демультиплексор:
Фильтры PID.............один видео и один аудио
Восстановление синхро-PID-a обеспечивается внутренним узлом PLL (27 МГц).

Видеодекодер:
Работает с потоками MPEG2 MP@ML в соответствии с ISO/IEC 13818-2 и MPEG 1 в соответствии с ISO/I ЕС 11172-2 Максимальное разрешение, точек, в системе:
PAL (25 кадр/с) ........720x576
NTSC (30 кадр/с)......720x480
Объем видеопамяти, Мбит ........16
Аудиодекодер:
Тип сжатия ......MPEG1, уровни 1 и 2
Обеспечивает рабочие режимы моно (два канала), стерео, расширенное стерео. Частоты дискретизации, кГц.................16,22,05,24,
32,44,1,48 Скорость потока, кбит/с.......8...448
Кодер PAL/NTSC формирует композитные видеосигналы (CVBS), а также RGB, S-Video, NTSC-M, PAL-B/D/G.
Высокочастотный модулятор:
Рабочий интервал частот .......ДМВ
(каналы 21-69) Модулятор предназначен для подключения дополнительного телевизора поВЧ.
Процессор и память: Производительность процессора с кешированием, MIPS ........... .40
Объем ОЗУ, Кбайт ...............512
Объем ПЗУ (flash), кбайт .........512
Объем ЭСППЗУ (EEPROM), кбит . .256

Конвертер (нередко пишут "конвертор", что неправильно):
Напряжение питания (одновременно служит командой для переключения поляризации), В ............13/18
Максимальный ток потребления, мА ...................400
При токе свыше 0,5 А срабатывает защита и питание выключается. Вновь напряжение питания появится только после повторного включения ресивера.
Частота сигнала управления, кГц ....................22±2
Размах сигнала управления, В ....0,6
Вид сигнала управления .....DiSEqC,
протокол 1.0
Напряжение переключения конвертеров, В ..............0/12
Максимальный ток управления конвертерами, мА.150
Характеристики выходов:
Вид видеосигналов ......CVBS, RGB,
S-Video
Системы цветового кодирования .................PAL, NTSC
Размах выходных видеосигналов (при нагрузке 75 Ом), В:
R.G.B ..... ......0,7
CVBSA .....................1
Минимальное сопротивление нагрузки аудиовыхода, кОм ......................20
Блок питания:
Напряжение питания от сети 50/60 Гц, В .............110...240
Максимальная потребляемая мощность, Вт .............50
Ресивер имеет габариты 380x285х60 мм и массу 2,7 кг.



Рис. 4

Аппарат снабжен соединительными разъемами, изображенными условно на рис. 4 задней панели и предназначенными для подачи сигналов:

TV SCART - на НЧ вход телевизора;
VCR SCART - на видеомагнитофон для записи программ;
Left и Right (оба RCA) - на дополнительный стереоусилитель или музыкальный центр;
Video (RCA) - на дополнительный монитор или телевизор;
0/12 V (RCA) - для переключения конвертеров;
TV OUT - с ВЧ модулятора на дополнительный телевизор по антенному входу;
ANT IN - с эфирной антенны;
IF Input - со спутниковой антенны (конвертера);
Loop Out - на дополнительный аналоговый ресивер;
RS-232 - для компьютера.

Встроенный декодер VIACCESS ресивера по сравнению с внешними САМ модулями обладает улучшенными параметрами. Это заметно повышает качество изображения. Наличие второго картоприемника позволяет оперативно переключаться на другого провайдера без извлечения смарт-карты. Память ресивера позволяет хранить информацию о настройках на 3000 теле- и радиоканалов. Меню русскоязычное, понятное и удобное. Имеется возможность изменить язык меню. Кроме русского, английского и немецкого, еще есть 16 языков.

Ресивер сопровождается электронным гидом программ (EPG), передаваемым с транспондера. Как правило, информация, представленная в гиде, состоит из программы передач на ближайшие дни с краткой аннотацией. Пользуясь гидом, можно запрограммировать тюнер на включение для записи на видеомагнитофон любимой передачи в отсутствие хозяина. Кроме таймера программ, в аппарате имеется и таймер сна.



Рис. 5-6

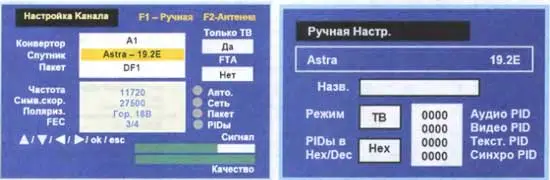

В ресивере работают устройства индикации уровня и качества сигнала. В настроечном окне, показанном на рис. 5, их шкалы на экране телевизора видны внизу-справа, следует отметить неверное написание в окне слова "конвертер". Первый индикатор "Сигнал" показывает наличие и уровень принимаемого спутникового сигнала, а второй "Качество" - уровень сигнала с установленными параметрами. Другими словами, индикатор "Сигнал" реагирует только на наличие SAT-сигнала, неважно какого, может быть, даже с другого спутника. Индикатор "Качество" показывает уровень сигнала, параметры которого заданы пользователем.

Как известно, настройка цифрового тюнера отличается от аналогового. В цифровом тюнере имеется пороговое устройство. Индикатор "Качество" должен показывать не менее 90 % от максимального значения. В ином случае канал не запишется.

Предусмотрено несколько режимов поиска каналов.

Режим Авто - настройка на каналы, передаваемые со спутника, - происходит по внутренней таблице транспондеров и сетевой таблице, передаваемой в составе пакетов. В этом режиме прописываются все теле- и радиоканалы, имеющиеся на спутнике, с различной поляризацией и символьной скоростью по всем транспон-дерам. Недостаток - большое время поиска (10... 15 мин). Круг поиска можно сузить, задав, например, поиск только открытых каналов FTA или только телевизионных, без радиоканалов.

Режим Сеть - настройка на каналы, передаваемые на разных частотах в составе общей сети. Будут прописаны только каналы, принадлежащие этой сети

Пакет - настройка на каналы с выбранного транспондера. Остальные каналы прописаны не будут На одном транспондере (передатчике) может находиться до16 телеканалов.

Ручной - настройка на канал по параметрам, заданным пользователем. Прописывается один или несколько каналов, имеющих одинаковые частоту, поляризацию и символьную скорость. Обычно применяют, если требуется добавить к существующему списку новый канал. Кроме того, режим используют для записи каналов с низким уровнем сигнала, когда в других режимах прописать их не удается.

Режим РID - ручная настройка по установленным пользователем параметрам канала, т. е. PID-ам (персональным идентификационным номерам). Существуют четыре вида PID-ов: Аудио PID, Видео PID, Телетекстовый PID и Синхро PID (рис. 6). Режим используют в случае, если в других режимах настройка не удалась.



Рис. 7-8

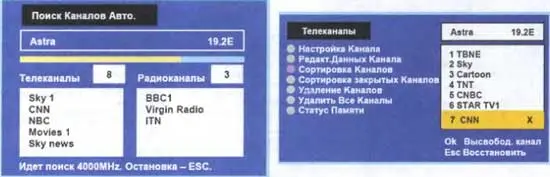

Процесс поиска теле- и радиоканалов отображается на экране (рис. 7).

Список отсканированных каналов можно редактировать: изменить данные, название, удалить и т. д. (рис. 8). Для удобства пользователь может составить фаворитный список любимых каналов, ввести блокировку от детей. Звуковое сопровождение некоторых каналов происходит на нескольких языках. Поэтому в ресивере предусмотрена возможность выбора языка

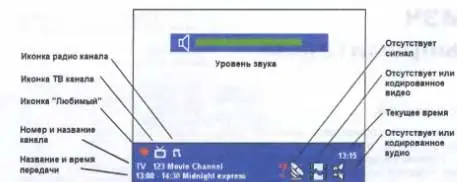

Переключение на радиоканалы происходит по команде с ПДУ При этом на экране появляется список радиоканалов. Если ресивер не смог открыть кодированный телеканал, на экране телевизора появляется информация, по какой причине это не произошло, например, кодировка не поддерживается или нет прав доступа. Кроме того, отображается и другая информация: отсутствие звука или изображения, название канала, текущее время и др. (рис. 9).



Рис. 9

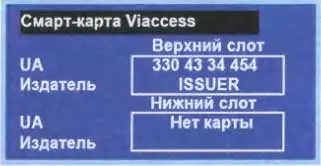

В пункте меню VIACCESS аппарат показывает данные, которые записаны в установленных смарт-картах (рис. 10).



Рис. 10

Следовательно, можно оперативно проверить наличие прав допуска на просмотр каналов.

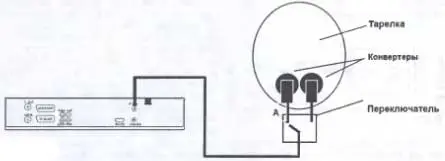

При наличии внешних антенных переключателей ресивер может обслуживать до 16 конвертеров. На рис. 11 показана для примера схема подключения двух конвертеров к ресиверу через антенный переключатель DiSEqCLO, который крепят на антенне. Команду на переключение подают с ресивера по антенному кабелю. На рис. 12 указаны параметры настройки для одного из конвертеров (опять написаны с ошибкой):



Рис. 11



Рис. 12

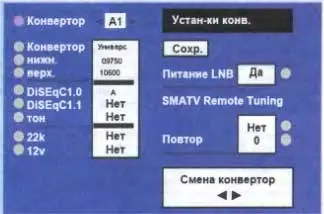

- название включенного конвертера - А1. Второй конвертер В1 выключен, настройки на него устанавливают отдельно;
- тип конвертера - универсальный;
- нижняя частота гетеродина - 9750 МГц, верхняя - 10 600 МГц. Конкретные значения частот устанавливают в зависимости от принимаемого спутника. Указанные частоты справедливы для большинства европейских спутников за небольшим исключением. Например, для спутника EUTELSAT W4 (провайдер - российская компания НТВ+) частоты гетеродина равны соответственно 9750 и 10 750 МГц;
- использован коммутатор DiSEqCI .0. Остальные коммутаторы (тон, 22К, 12V) не используют;
- поворотное устройство DiSEqCI .1 не использовано.

В случае установки поворотного устройства на антенну ресивер позволяет управлять ее перемещением. Коммутация сигналов на выходных разъемах обеспечивается из основного меню ресивера командами с передней панели или ПДУ.
