Декодеры звуковых сигналов формата MPEG 2.5 LAYER III STA013/013B/013T


Оглавление

Общие сведения


   Микросхема STA013 представляет собой полностью интегрированный универсальный декодер потоков MPEG Layer III Audio спецификаций MPEG 1, MPEG 2 и MPEG 2.5. Приведем основные функции микросхемы:Полная поддержка следующих форматов сжатого звукового сигнала:

  • Layer III в стандартах ISO/IEC 11172-3 (MPEG 1 Audio) и ISO/IEC 13818-3.2 (MPEG 2 Audio);
  • потоков с низкой частотой дискретизации, известных как MPEG 2.5;
  • потоков Layer III в режимах „Стерео”, „Два канала”, „Один канал” (моно).

   Кроме того, микросхема обеспечивает и имеет:

  • поддержку всех стандартных частот дискретизации для MPEG 1 и MPEG 2 плюс расширенный набор частот для MPEG 2.5: 48; 44,1; 32; 24; 22,05; 16; 12; 11,025 и 8 кГц;
  • поддержку потока MPEG 2.5 Layer III со скоростями кодирования от 8 до 320 кбит/с;
  • программное управление коммутацией каналов в выходном сигнале;
  • цифровое управление уровнем выходного сигнала;
  • цифровое управление уровнем низких и высоких частот в выходном сигнале (регулировка тембра);
  • работу последовательного интерфейса для данных;
  • поддержку программно-управляемого формата данных для выходного последовательного интерфейса (PCM);
  • низкое энергопотребление (85 мВт при питающем напряжении 2,4 В и максимальной частоте дискретизации сигнала);
  • проверку целостности входных данных (CRC) и обнаружение ошибок синхронизации входного потока с возможностью регистрации этих ошибок внешним контроллером.

   Управление микросхемой осуществляется по шине I2C.

   К микросхеме могут быть подключены внешние кварцевые резонаторы с частотами 10, 14,31818 и 14,7456 МГц (возможна поддержка и других частот, но для этого потребуется соответствующая версия внутреннего программного обеспечения (firmware).Основная сфера применения микросхемы - аудиотехника с поддержкой формата MP3: CD-плееры, MP3-плееры, музыкальные центры. Низкое напряжение питания и малое потребление энергии делает эту микросхему особенно удобной для применения в переносимых и портативных аппаратах. Также микросхема может применяться в компьютерных звуковых картах для воспроизведения звука в формате MP3 без участия центрального процессора.Основные характеристики микросхемы приведены в табл. 1.

Таблица 1

ХарактеристикиЗначение
Напряжение питания микросхемы, В2,1…3,6
Рассеиваемая мощность, мВт:при частоте дискретизации 24 кГц32 кГц48 кГц767985
Рабочий интервал температур, oC–20…+125
Диапазон регулирования уровня выходного сигнала, дБ–96…0
Шаг регулировки уровня выходного сигнала, дБ1
Диапазон регулировки уровня высоких частот, дБ–18…+18
Диапазон регулировки уровня низких частот, дБ–18…+18
Шаг регулирования уровня частот (высоких и низких), дБ1,5
Длительность сигнала сброса (RESET), мкСне менее 0,1

Основные подсистемы микросхемы STA013


   Структурная схема микросхемы приведена рис. 1. Входной последовательный интерфейс служит для приема потока входных данных от внешнего источника. Порядок передачи битов - старший бит передаваемых байтов передается первым. Данные принимаются по входу SDI и синхронизируются по изменению уровня сигнала на входе SCKR. Настройка синхронизации (прием данных по фронту или спаду импульса) осуществляется программно. Низкий уровень на входе BIT_EN запрещает прием данных входным интерфейсом.

Структурная схема микросхемы STA013

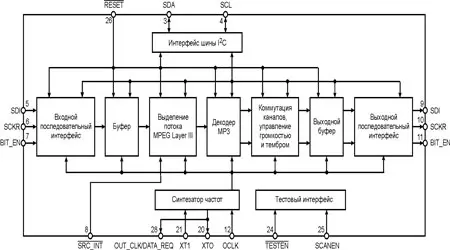

Рис. 1. Структурная схема микросхемы

   Синтезатор частот и модуль синхронизации служат для генерации тактовых сигналов для вычислительного ядра микросхемы и для выходного аудиоинтерфейса. Частоты дискретизации выходного сигнала получаются делением частоты передискретизации OCLK на программно заданный коэффициент. Синтезатор частот может генерировать выходные сигналы для управления большинством из распространенных микросхем ЦАП.

   Выходной последовательный интерфейс служит для вывода декодированных звуковых данных в формате PCM. Данные передаются по линии SDO и синхронизированы тактовым сигналом на выходе SCKT. Настройка синхронизации (передача данных по фронту или спаду импульса) осуществляется программно. Уровень сигнала на выходе LRCKT указывает канал (левый/правый), для которого передается слово данных. Точность представления сигнала может быть выбрана программно из четырех значений: 16, 18, 20 или 24 бита. При выборе точности представления 16 бит за один период сигнала LRCKT передается 32 бита данных. Если же выбрана точность представления 18, 20 или 24 бита, то за один период сигнала LRCKT передаются 64 бита данных. Формат передаваемых данных управляется программно, что позволяет подключить к микросхеме множество различных типов внешних ЦАП, поддерживающих последовательный протокол передачи данных.

   Интерфейс I2C служит для управления режимами работы микросхемы посредством внешнего микроконтроллера, а также для получения информации о текущем состоянии модулей микросхемы. Все регулировочные параметры микросхемы записаны во внутренние регистры и доступны для записи по шине I2C.Вычислительное ядро микросхемы представляет собой высокопроизводительный цифровой сигнальный процессор (DSP), обеспечивающий декодирование звукового потока формата MP3, цифровую фильтрацию сигнала, а также управление модулем синхронизации микросхемы.

   Режимы работы микросхемы

   Микросхема STA013 может работать в двух режимах - Multimedia Mode (MM) или Broadcast Mode (далее BM). В режиме MM входным потоком данных управляет сама микросхема STA013 посредством изменения уровня сигнала на выходе DATA_REQ. Активный сигнал на этом выходе указывает внешнему источнику на необходимость передавать данные микросхеме STA013. При работе в этом режиме вывод SRC_INT должен быть соединен с источником питания. В режиме BM входным потоком данных полностью управляет источник данных. В случае несовпадения реальной скорости потока входных данных и заданной номинальной скорости микросхема STA013 обеспечивает необходимую внутреннюю синхронизацию автоматически. Режим BM в основном требуется для работы микросхемы в носимых или портативных устройствах.

   Цоколевка микросхемы для каждого из вариантов исполнения приведена на рис. 2, а схема включения - на рис. 3 и 4.

Цоколевка микросхемы STA013

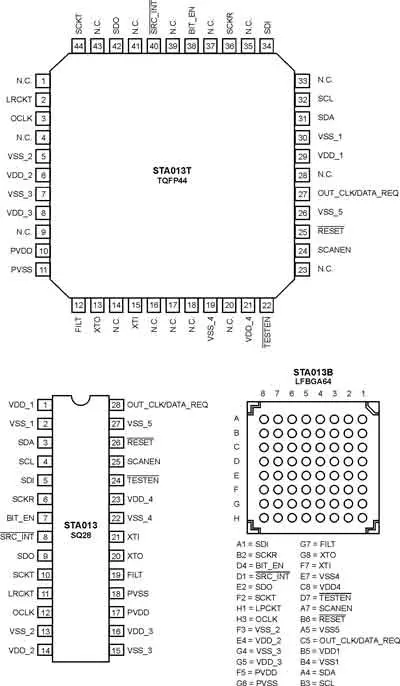

Рис. 2. Цоколевка микросхемы

Схема включения STA013

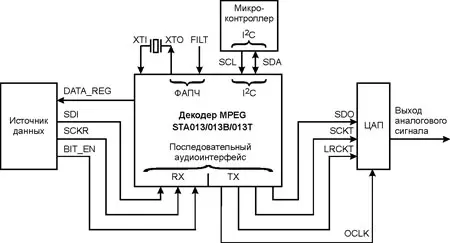

Рис. 3. Схема включения

Схема включения STA013

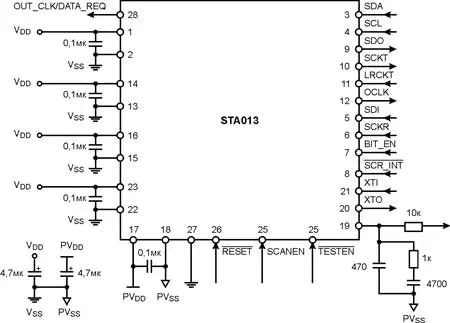

Рис. 4. Схема включения

   Назначение выводов микросхемы STA013 приведено в табл. 2.

Таблица 2

Номер вывода  ОбозначениеОписание
Корпус SO8Корпус TQFP44Корпус LBGA64
129B5VDD_1Напряжение питания
230B4VSS_1Общий провод
331A4SDAВход/выход. Линия данных шины I2C
432B3SCLВход. Тактовый сигнал шины I2C
534A1SDIВход. Линия данных входного последовательного интерфейса
636B2SCKRВход. Тактовый сигнал входного последовательного интерфейса
738D4BIT_ENВход. Сигнал достоверности входных данных
840D1SRC_INTВход. Сигнал прерывания от источника входных данных
942E2SDOВыход. Линия данных выходного последовательного интерфейса (декодированные данные в формате PCM)
1044F2SCKTВыход. Тактовый сигнал выходного последовательного интерфейса
112H1LRCKTВыход. Тактовый сигнал данных канала (левый/правый)
123H3OCLKВход/выход. Тактовый сигнал передискретизации для внешнего ЦАП
135F3VSS_2Общий провод
146E4VDD_2Напряжение питания
157G4VSS_3Общий провод
168G5VDD_3Напряжение питания
1710F5PVDDНапряжение питания синтезатора частот
1811G6PVSSОбщий провод синтезатора частот
1912G7FILTВыход. Фильтр выходного синхросигнала
2013G8XTOВыход. Подключение кварцевого резонатора
2115F7XTIВход. Подключение кварцевого резонатора
2219E7VSS_4Общий провод
2321C8VDD_4Напряжение питания
2422D7TESTENВход. Включение тестового режима
2524A7SCANENВход
2625B6RESETВход. Сигнал аппаратного сброса
2726A5VSS_5Общий провод
2827C5OUT_CLK/DATA_REQТактовый сигнал выходного буфера/Сигнал запроса данных
