Компания Power Integrations выпустила семейство микросхем TOPSwitch-JX (16 микросхем), со встроенным силовым ключом с рабочим напряжением до 725 В для использования в обратноходовых источниках питания. Алгоритм контроля TOPSwitch-JX позволяет добиться максимальной эффективности во всем диапазоне нагрузок.

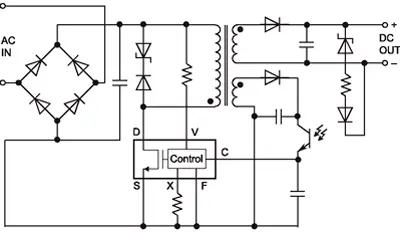

Типовая схема включения микросхем семейства TOPSwitch-JX

Типовая схема включения микросхем семейства TOPSwitch-JX

Высокая энергетическая эффективность обеспечивается многоцикловым режимом модуляции (novel multi-cycle modulation mode), который снижает среднюю частоту переключения, нестабильность выходного напряжения и аудиошумы. Все это позволяет преобразователю на базе микросхем TOPSwitch-JX соответствовать таким стандартам энергосбережения как ENERGY STAR(R) и EC EuP Ecodesign Directive.

Тип микросхемы

Выходная мощность, Вт

Металлический радиатор

AC 230 В±15%

AC 85...265 В

Адаптер

Открытая конструкция

Адаптер

Открытая конструкция

TOP264VG/EG

30

62

20

43

TOP265VG/EG

40

81

26

57

TOP266VG/EG

60

119

40

86

TOP267VG/EG

85

137

55

103

TOP268VG/EG

105

148

70

112

TOP269VG/EG

128

162

80

120

TOP270VG/EG

147

190

93

140

TOP271VG/EG

177

244

118

177

Печатный радиатор на плате

TOP264VG

21

34

12

22,5

TOP265VG

22,5

36

15

25

TOP266VG

24

39

17

28,5

TOP267VG

27,5

44

19

32

TOP268VG

30

48

21,5

36

TOP269VG

32

51

22,5

37,5

TOP270VG

34

55

24,5

41

TOP271VG

36

59

26

43

Микросхемы семейства TOPSwitch-JX доступны в низкопрофильном корпусе eDIPTM, который оптимизирован для рассеивания тепла в низкопрофильных применениях (ЖК мониторы, ТВ, ноутбуки и пр.). Кроме того, микросхемы прекрасно подходят для построения источников питания принтеров, ПК, set-top-box, аудио, видео и другой электроники с энергопотреблением до 177 Вт в широком диапазоне входных напряжений.
