Основные характеристики отечественных микросхемных усилителей мощности 3Ч


"Справочник" - информация по различным электронным компонентам: транзисторам, микросхемам, трансформаторам, конденсаторам, светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов.

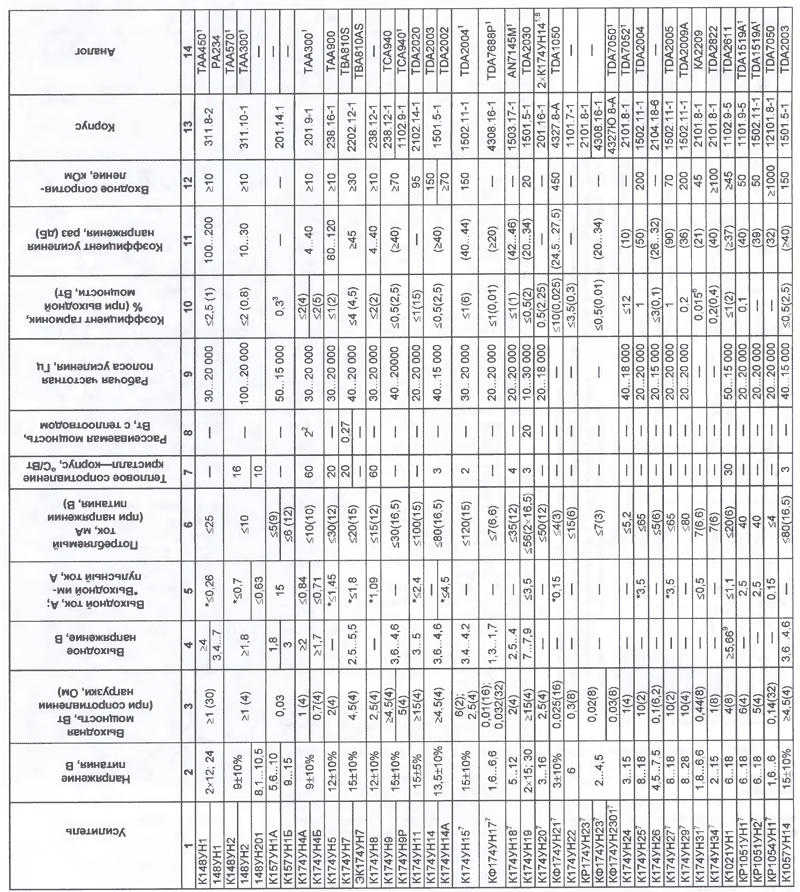

В представленную ниже таблицу сведены основные технические характеристики микросхемных усилителей мощности 3Ч, типы корпусов и их зарубежные аналоги В таблицу включены устаревшие и снятые с производства микросхемы (с целью облегчения их замены в аппаратуре, еще находящейся в эксплуатации).

Для многоканальных усилителей в таблице указаны характеристики одного канала. Отметим кратко функциональные особенности некоторых микросхем.

К174УН14 оснащен встроенными устройствами, защищающими от перегревания кристалла и замыканий выхода.


К174УН15 - двуканальный, защищенный от перегревания и замыканий выхода; при включении по мостовой схеме может работать с удвоенной выходной мощностью, но в режиме "Моно".

К174УН17 - двуканальный, рассчитан на нагрузку головными стереотеле-фонами; может быть включен по мостовой схеме.

К174УН18 - двуканальный, защищенный от перегревания и замыканий выхода.

К174УН19 - предназначен для применения в высококачественной телевизионной и звуковоспроизводящей аппаратуре, защищен от перегревания и замыканий выхода; может питаться как от двуполярного, так и однополярного источника.

КФ174УН21 - двуканальный, предназначен для работы в стереофоническом или мостовом усилителе, нагруженном динамическими головками или головными телефонами; выходная мощность-до 25 мВт на нагрузке сопротивлением 16 Ом.

КФ174УН23 - двуканальный, с электронным регулированием громкости; может работать как стереоусилитель или мостовой монофонический, нагрузкой могут быть как динамические головки, так и стереотелефоны.

К174УН24 - одноканальный усилитель с регулятором громкости и теплозащитой, устойчивый к замыканиям выходной цепи; предназначен для работы в телевизорах, мониторах, магнитофонах и радиоприемниках.

К174УН25 - двуканальный для мощной автомобильной и стационарной стереоаппаратуры; мощность каждого канала - до 10 Вт на нагрузке сопротивлением 2 Ом.

К174УН26 - одноканальный с регулятором громкости, рассчитан на работу в выходных ступенях звукозаписывающей и звуковоспроизводящей аппаратуры.

К174УН27 - двуканальный мощный усилитель мощности для стереоаппаратуры.

К174УН29 - два независимых усилителя мощности; предназначен для работы в телевизионной аппаратуре.

К174УН31 и К174УН34 - двуканаль-ные с низковольтным питанием, предназначены для использования в носимой аппаратуре - кассетных, CD, Mini Disc проигрывателях, в мультимедийных активных акустических системах, NOTEBOOK PC, беспроводных головных телефонах; могут работать в мостовых усилителях.

К1021УН1 - одноканальный, предназначен для работы в телевизионной аппаратуре.

КР1054УН1 - двуканальный низковольтный для переносных радиоприемников, магнитофонов; нагрузка - головные телефоны.

К1057УН14 и К1057УН19 - аналоги микросхем К174УН14 и К174УН19 соответственно.

КР1064УН2 - одноканальный, для работы в громкоговорящих телефонных аппаратах.

КР1075УН1 - двуканальный, защищен от перегревания и замыканий выхода; предназначен для работы в переносных звуковоспроизводящих устройствах.

КА1436УН1, ЭКР1436УН1 и ЭКФ1436УН1 - одноканальные, с двумя противофазными выходами, рассчитаны на применение в телефонных громкоговорящих аппаратах; позволяют подключать динамическую головку без разделительного конденсатора.

КР1438УН1, КР1438УН11 - двука-нальные с мостовым выходом и устройством балансировки; предназначены для применения в звуковоспроизводящей аппаратуре.

КР1438УН2, КБ1438УН2-4 - одноканальные, предназначены для работы в АМ/ЧМ радиоприемниках, магнитофонах и плейерах, в устройствах двусторонней оперативной связи, в выходных ступенях блоков развертки телевизоров, в приводах маломощных серводвигателей, в инверторах напряжения и тока, в ультразвуковых устройствах; КБ1438УН2-4 имеет бескорпусное исполнение.

Следует отметить, что в процессе производства электронных приборов происходят изменения состава серий, уточнение отдельных параметров, совершенствование методики измерений и др. Поэтому некоторые значения параметров и другие характеристики представленных в таблице усилителей мощности могут отличаться от указанных в известных справочных изданиях.
