16-битные генераторы специальной и произвольной формы серии АКИП-3418 - большой шаг вперед к созданию сложных сигналов высокой точности



16-битные генераторы специальной и произвольной формы серии АКИП-3418 - большой шаг вперед к созданию сложных сигналов высокой точности

Представляем новую серию генераторов сигналов АКИП-3418, которая объединяет в себе все лучшие технические особенности генераторов прошлых серий и добавляет новые возможности не доступные ранее в бюджетном сегменте.

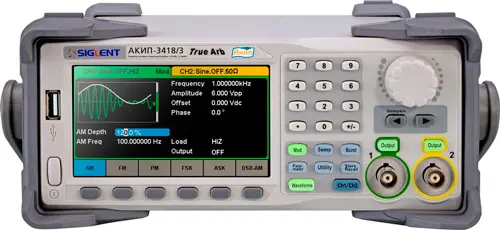

АКИП-3418/3

АКИП-3418/3



В серию АКИП-3418 входит три модели генераторов с максимальной выходной частотой от 40 до 120 МГц (в зависимости от конкретной модели). Новая серия генераторов построена на базе двух технологий DDS и TrueARB, максимальная частота дискретизации составляет 1,2 ГГц, ЦАП 16 бит.

Серия Генераторов АКИП-3418 имеет два полностью независимых выходных канала, что обеспечивает возможность генерации совершено произвольных сигналов (по частоте, амплитуде и форме) и переключаемое выходное сопротивление 1 МОм / 50 Ом для обеспечения возможности подключения к различным трактам.

Базовые параметры генераторов серии АКИП-3418

Модель

Диапазон частот

Разрешение

Выходной уровень/выходное сопротивление (50 Ом)

АКИП-3418/1

1 мкГц – 40 МГц

от 1 мкГц

1 мВ ~ 10 Впик (≤ 20 МГц)
1 мВ ~ 5 Впик (> 20 МГц)

АКИП-3418/2

1 мкГц – 80 МГц

от 1 мкГц

АКИП-3418/3

1 мкГц – 120 МГц

от 1 мкГц

Высокая производительность

Серия генераторов АКИП-3418 выгодно выделяется своей высокой производительностью, которая обеспечивается частотой дискретизации до 1,2 ГГц и вертикальным разрешением ЦАП 16 бит. Такие характеристики прибора позволяют формировать точные, стабильные и неискаженные по форме сигналы для широкого круга измерительных приложений.

Частота дискретизации 1,2 ГГц получается запатентованным методом 4-кратной программной интерполяции дискретизации 300 МГц.

Инновационная технология TrueArb

В генераторах серии АКИП-3418 для формирования сигналов произвольной формы используется технология TrueArb, которая реализована за счет глубокой памяти (до 8 МБ), частоты дискретизации 75 МГц и ЦАП высокого разрешения (16 бит). Генератор в режиме TrueArb позволяет формировать сигналы особо сложной формы точка за точкой, без потери информации. Преимущество технологии TrueArb над DDS наглядно продемонстрировано на рис. 2.

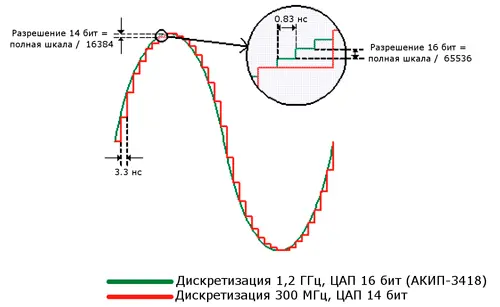

Сравнение сигналов с разным разрешением

Рис. 1. Сравнение сигналов с разным разрешением

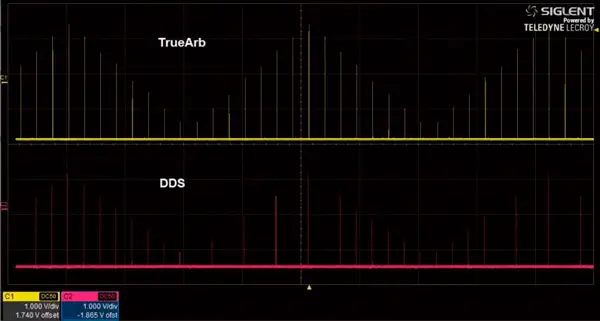

Преимущество технологии TrueArb для формирования СПФ

Рис. 2. Преимущество технологии TrueArb для формирования СПФ



Технология TrueArb сохраняет все преимущества DDS технологии, при этом уменьшается уровень джиттера и искажения сигнала.

Генераторы имеют удобное меню и конфигурацию органов управления, большой цветной сенсорный дисплей. В базовой версии генераторы АКИП-3418 оснащены интерфейсом USB для удаленного управления приборами при помощи SCPI-команд. Опционально модели могут быть дополнены интерфейсами LAN, GPIB.

Основные возможности и функциональность:

  • Частота дискретизации 1,2 ГГц (4хИнтерполяция), ЦАП 16 бит
  • Формирование сигналов произвольной формы: TrueArb (дискретизация 75 МГц), DDS (дискретизация 300 МГц), длина памяти до 8 МБ
  • Погрешность опорного генератора: ±1x10-6; опция 100 (термостатированный ОГ ±2x10-7 в год)
  • Число выходных каналов: 2 (независимых во всех моделях)
  • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пилообразный, импульс, шум
  • Технология EasyPulse: формирование импульсов с низким уровнем джиттера, длительностью импульса от 16,3 нс, время нарастания/спада - 8,4 нс, разрешение при установке параметров 100 пс
  • Широкий перечень встроенных форм сигналов произвольной формы (36 форм)
  • Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн и ШИМ
  • Режим свипирования (ГКЧ лин./ лог.), формирование пакетов радиоимпульсов (Burst)
  • Встроенный частотомер: 100 мГц ~ 200 МГц
  • Большой цветной графический сенсорный дисплей для отображения выходных форм сигнала (диагональ 11 см, разрешение 480х272 точек)
  • Графический редактор для формирования сигналов СПФ (программа EasyWave с помощью ПК)



Новинки имеют обширные возможности синхронизации для режимов модуляции, запуска и тактирования: вход/выход AUX может быть использован для подачи внешней модулирующей частоты, входа/выхода сигнала синхрозапуска, выхода синхроимпульса (SYNC), также имеются отдельные вход/выход внешнего опорного генератора (Ref), однократный ручной или автоматический запуск.

Высокая производительность генераторов, низкий уровень джиттера и минимальные гармонические искажения выходного сигнала в сочетании с малым временным сдвигом между каналами позволяют формировать прецизионные сигналы. Высокие технические характеристики и доступная цена обеспечивают генераторам лидерство в своем классе. Широкие функциональные возможности генераторов АКИП-3418 позволяют использовать их в самых разнообразных сферах, от области науки и лабораторных исследований до сферы промышленного производства и ремонта РЭА.

Источник: www.prist.ru

Дата публикации: 24.11.2015
