Архив : 3 Май 2005 год

MTS400 - Система тестирования компрессированных видеопотоков повышает качество и продуктивность работы конечных пользователей благодаря использованию запатентованной технологии анализа и отладки CaptureVu TM

Tektronix аннонсировал систему тестирования компрессионных видеопотоков серии MTS400, которая обеспечивает уникальную запатентованную функцию CaptureVu TM. Система позволяет автоматически контролировать, анализировать и отлаживать транспортные потоки видео в режимах реального и отложенного времени. Сериия MTS400 обладает анализатором наивысшей производительности на рынке, мониторингом Видео-по IP в режиме реального времени, поддерживает запись и анализ потоков для широкополосных видеосетей и приложений Видео-по-Запросу. MTS400 обеспечивает быстрое решение проблем, возникающих в транспортных видеопотоках.

Компрессированные видеостандарты становятся все более сложными, и переход к Телевидению Высокой Четкости требует анализа значительно более сложных транспортных потоков с высокими битрейтами (скоростями). Благодаря использованию нового графического пользовательского интерфейса с функциями программирования, серия приборов Tektronix MTS400 позволяет разработчикам и экспертам видеокомпрессионного оборудования быстро локализовывать и исследовать ошибки протоколов. Серия MTS400 также обеспечивает наиболее полный набор различных тестов и подробного анализа компрессированного видео в одном устройстве, как в режиме реального времени, так и записанных потоков включая MPEG-2, MPEG-4, H.264 и VC-1. Впервые вещатели, операторы телекоммуникационных сетей и производители оборудования получат возможность оперативно понять механизмы системных ошибок, непосредственно влияющих на качество вещательного сигнала и своевременно их исправить эти ошибки.

Серия MTS400 предлагает наиболее полный и глубокий анализ существующих видеокомпрессионных стандартов и стандартов следующего поколения, включая вещание и DVD, такие, как H.264 и VC-1, а также стандарты видео для мобильной связи такие, как 3GPP и DVB-H. На физическом уровне поддерживается широкий круг инерфейсов, включая ASI до 214 Mb/s и Ethernet для записи и анализа Видео-по-IP (Video over IP) приложений.

Серия MTS400 состоит из двух моделей, MTS400 и MTS430. Для обоих моделей стандартной комплектацией является: анализ транспортных потоков видео в режиме реального времени с использованием запатентованной CaptureVu технологии; ASI, SMPTE-310M и LVDS интерфейсы. Также в комплект MTS430 входит запатентованная технология CaptureVu для анализа в режиме отложенного времени MPEG -по-IP, PES & Анализатор буфера и Мультиплексор; каждая из этих опций может быть добавлена отдельно к MTS400.

"Анализ потоков в режиме реального времени"

Запатентованная технология CaptureVu обеспечивает возможность захвата и анализа системных событий в режимах реального и отложенного времени, позволяя устранять неожиданные и сложные проблемы, с которыми традиционные анализаторы несправляются. Для соответствия четким условиям обнаружения ошибки, режим анализатора CaptureVu автоматически включается, позволяя проводить глубинный анализ событий, приводящих к ошибке. В результате, нет необходимости запускать отдельное приложение для записи и анализа транспортного потока с ошибкой. Закончив анализ, пользователь может вернуться к мониторингу в режиме реального времени.

Высокопроизводительный Анализатор

Высокопроизводительный Анализатор серии MTS400 обеспечивает самый быстрый доступ к деталям и общей информации составляющих транспортных потоков. Это позволяет оперативно изолировать и решать проблемы. Возможность работы с высокими битрейтами приборов серии MTS400 поможет пользователям сохранить свои инвестиции в контрольно-измерительное оборудование для видео с появлением новых услуг, требующих обработки большего объема информации, таких, как Видео-по-Запросу и Телевидения Высокой Четкости.

Видео-по-IP

В приложениях Видео-по-Запросу, MPEG передается по Ethernet сетям, что сказывается на уровнях компрессии, влияющих на качество изображения. Это повышает важность мониторинга и анализа сигналов для целей совместимости стандартов. Поддержка Видео-по-IP - входит в комплект MTS430, а для MTS400 - дополнительная опция. Програмное обеспечение Видео-по-IP также работает на пользовательском компьютере (PC) с использованием стандартных сетевых интерфейсов 10/100Base-T или Gigabit. Впервые пользователи получают доступ к совершенной системе анализа Видо-по-IP без необходимости использования специальной материальной части.

Источник:Радиолоцман

IRAMX16UP60B, IRAMX20UP60A, IRAMY20UP60B

Корпорация International Rectifier пополнила семейство интегрированных интеллектуальных 600-вольтовых силовых модулей приборами, нормированными на ток 16А и 20А. Семейство этих модулей является частью интегрированной платформы для разработки электропривода мощностью до нескольких кВт, применяемого в бытовой технике и промышленности.

Применение новых модулей обеспечивает возможность создания компактных высокоэффективных устройств для управления скоростью вращения в кондиционерах, стиральных машинах, холодильниках и промышленных приводах. Интеллектуальные модули семейства IRAM объединяют ИС 3-фазного высоковольтного драйвера, трехфазный инвертор, бутстрепные диоды, резисторы в цепях затворов, узлы токовой и температурной защиты.

Инвертор выполнен на 600В ультрабыстрых IGBТ транзисторах, выдерживающих ток короткого замыкания (кратность 10) в течение 10мкс. Модули нормированные на ток 16А предназначены для привода мощностью 750-1200Вт, а 20-амперные для привода мощностью 750-2200Вт. Все модули выпускаются в высокоэффективных корпусах с односторонним расположением выводов (SIP корпус).

Модуль IRAMY20UP60B нормирован на ток 20A. Этот модуль содержит узел температурной защиты и низкоомный безиндуктивный шунт в цепи нулевого потенциала для реализации токовой ОС. Драйвер обеспечивает защиту от перегрузки по току и блокировку работы при низком напряжении питания. Модуль IRAMY20UP60B выпускается в самом крупном из корпусов SIP3.

Модуль IRAMX20UP60A также нормирован на ток 20A, но не содержит шунта и выпускается в более компактном корпусе SIP2.

Модуль IRAMX16UP60B нормирован на ток 16А, содержит шунт и выпускается в корпусе SIP2.

Поскольку модули семейства IRAM, нормированные на ток 10А, 16А и 20А выпускаются в корпусе одного типа SIP2, разработчтки привода получают возможность унифицировать конструкцию частотного преобразователя для нескольких уровней мощности от 0.4 до 2.2кВт.

В отличие от своих аналогов интеллектуальные модули компании IR нормируются не на постоянном токе а при максимальных частотах ШИМ. Допустимая частота ШИМ для всех модулей равна 20кГц, что существенно шире чем у аналогов. Благодаря более низкому уровню потерь (до 30%) модули IR превосходят свои аналоги, нормированные на более высокий ток. Кроме того при производстве модулей применяется технология IMS (высоковольтная изоляция фольгированного слоя с низким тепловым сопротивлением от теплопроводящего основания) обеспечивающая снижение площади модуля до 35% и снижение почти на два порядка урорвня паразитных индуктивностей. Благодаря этому модули IRAM создают существенно более низкий уровень излучаемых помех даже при работе на предельных частотах ШИМ.

Источник:Радиолоцман

Отличительные особенности:

- выдерживает 2500 В действующего напряжения переменного тока в течение одной минуты;
- соответствует ANSI TIA/EIA RS-485-A-1998 и ISO 8482:1987(E) стандартам;
- скорость передачи данных 250 кб/с;
- ограничение крутизны выходного напряжения;
- максимальный ток потребления - 4,5 мА;
- работа с сигналами на 3 В или 5 В (определяется значением Vdd1);
- устойчивость к синфазным помехам более 25 кВ/мкс;
- защита от бросков по включению и выключению питания;
- защита от термошумов;
- приемник защищен от отказов на холостом ходу;
- SOIC-16 корпус.

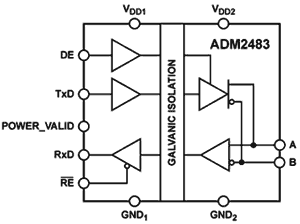

Функциональная схема ADM2483BRW представлена на рисунке.

Источник:terraelectronica

Maxim Integrated Products представляет MAX3301E - USB On-the-Go (OTG) приемопередатчик, который является идеальным для применения в переносной аппаратуре типа сотовых телефонов, PDA и цифровых фотокамер. USB OTG - добавление к техническим требованиям протокола USB 2.0, которые распространяются на периферийные устройства, которые подключаются непосредственно без использования ведущего персонального компьютера.

MAX3301E разработан для использования совместно с двухролевыми USB контроллерами, которые могут работать как в режиме ведущего, так и ведомого. Этот прибор содержит USB OTG приемопередатчик, источник напряжения VBUS, линейный стабилизатор напряжения и I2C- совместимый последовательный интерфейс. Внутренний источник напряжения вырабатывает из входного напряжения VCC, которое может быть в пределах от +3.0 до +4.5 В, USB OTG- совместимое напряжение на выходе VBUS.

MAX3301E содержит схему обнаружения протокола согласования (HNP) и протокола запроса сеанса связи (SRP) для USB OTG. Внутренние компараторы обнаруживают уровни напряжения VBUS, используемые для HNP и SRP, и эта информация сохраняется в регистрах, доступных через I2C- совместимый интерфейс. Также MAX3301E обеспечивает обнаружение ID для заданного по умолчанию ведущего/периферийного задания и имеет в соответствии с требованиями USB подтягивающие и притягивающие резисторы.

Выводы D +, D-, VBUS и ID _IN защищены от ЭСП до ±15 кВ, что устраняет необходимость использования внешних защитных устройств. Эти выводы имеют защиту от ЭСП ±15 кВ, соответствующего модели тела человека, ±6 кВ, воздействующих при разряде в соответствии с требованиями IEC1000-4-2 и ±10 кВ, воздействующего через воздушный зазор в соответствии с требованиями IEC1000-4-2. MAX3301E имеет отдельный вход питания цифрового интерфейса VL, что позволяет прибору вести обмен данными с низковольтными специализированными ИС и микроконтроллерами, которые имеют минимальное напряжение питания +1.65 В, без использования схем согласования уровней. Также прибор имеет дежурный режим, ток потребления в котором очень низок.

MAX3301E имеет рабочий температурный диапазон от -40°C до +85°C и доступен в 32 контактных крошечном 5x5 мм UCSP и тонком QFN корпусах.

Источник:Rainbow Technologies
