National Instruments представляет новые высокоскоростные устройств ввода/вывода для шины USB 2.0

09:31

National Instruments представила 8 новых продуктов в серии высокопроизводительных USB 2.0 устройств ввода/вывода. Обладая частотами оцифровки сигналов до 800 кГц эти устройства предоставляют вам не только возможность сбора данных на максимально допустимых частотах, но и существенно упрощают процесс настройки и программирования системы, благодаря поддержке новейшим драйвером NI-DAQmx 7.5. Кроме этого новые USB 2.0 устройства поставляются совместно с бесплатным программным обеспечением VI Logger Lite, позволяющим осуществлять сбор, отображение и анализ данных, а также их сохранение в виде табличных файлов, которые в дальнейшем могут быть обработаны такими программными средствами как Microsoft Excel.

Новые устройства National Instruments семейства USB-9000 обладают не только возможностями plug-and-play подключения и запитки по шине USB, но и изоляцией канал-земля до 250 В среднеквадратичного напряжения, малым уровнем шума и поддержкой большого количества диапзонов измеряемых сигналов. Используя данные устройства совместно с новейшим драйвером NI-DAQmx, инженеры и ученые получают возможность эффективной и быстрой разработки приложений с помощью утилит конфигурирования и тестирования систем сбора данных. Теперь для разработки приложений для USB-устройств вы можете воспользоваться всеми преимуществами пошагового конфигурирования системы сбора данных в NI DAQ Assistant, возможностью создания собственных шкал преобразования данных и автоматической генерации кодов. Помимо этого теперь USB-усройства National Instruments поставляются с бесплатным ПО (при его базовой стоимости 340$), предназначенным для сохранения, отображения и экспорта данных в Microsoft Excel.

-Семейство новых USB-устройств сбора данных включает в себя:
-USB-9211A: 4 канала, 24 разраяда, сбор сигналов с темопар и напряжений до ± 80 мВ
-USB-9215A: 4 канала, 16 разрядов, аналоговый ввод, 100 кГц/канал, параллельная оцифровка каналов
-USB-9201: 8 каналов, 12 разрядов, аналоговый ввод, 500 кГц
-USB-9221: 8 каналов, 12 разрядов, аналоговый ввод высоковольтных сигналов, 800 кГц
-USB-9233: 4 канала, 24 разраяда, аналоговый ввод виброакустических сигналов, до 50 кГц, поддержка IEPE датчиков
-USB-9421: 8 каналов, цифровой ввод, 24 В
-USB-9472: 8 каналов, цифровой вывод, 24 В
-USB-9481: 4 канла, реле, напряжения до 60 В, токи до 2 А

Источник: Радиолоцман

ИС со встроенными МОП-транзисторами MAX5074, предназначенная для использования в изолированных IEEE 802.3af - совместимых и телекоммуникационных источниках питания

09:27

MAX5074 - ИС ШИМ контроллера со встроенными МОП-транзисторами. Она предназначена для использования в прямо- и обратноходовых источниках питания, имеющих диапазон входного напряжения от 11 до 76 В и обеспечивающих выходную мощность до 15Вт. Привязка уровней позволяет избежать намагничивания индуктивностей, что позволяет повысить КПД и надежность устройств. Сигнал "предсказания" предназначен для управления работой синхронного выпрямителя во вторичной обмотке. Это также позволяет повысить КПД источника питания.

Отличительные особенности:

-не требуется формирование внешнего сигнала сброса;
-выходная мощность до 15 Вт;
-стабилизатор напряжения смещения с автоматическим высоковольтным выключателем;
-диапазон входного напряжения от 11 до 76 В;
-встроенные МОП-транзисторы с сопротивлением открытого канала 0,4 Ом;
-программируемая защита от кратковременных пропаданий напряжения;
-отключение при перегреве;
-программируемая защита от КЗ;
-сигнал "предсказания", предназначенный для управления работой синхронного выпрямителя во вторичной обмотке; -КПД > 90%;
-частота переключений до 500 кГц;
-рабочий температурный диапазон от -40°C до +125°C;
-20-контактный TSSOP корпус.

Cхема включения MAX5074 представлена на рисунке ниже.



Области применения: IEEE 802.3af - совместимые источники питания; изолированный источники питания IP телефонов; высокоэффективные телекоммуникационные источники питания; изолированные источники питания, работающие от 48 В входного напряжения; источники питания точек доступа к WLAN; линейные ADSL платы.

Источник: terraelectronica

ATtiny2313 - низкопотребляющий AVR микроконтроллер фирмы ATMEL с 2 КБ Flash памяти, программируемой в системе

09:23

ATtiny2313 - 8-битный КМОП микроконтроллер с AVR RISC архитектурой. Выполняя команды за один цикл, ATtiny2313 достигает производительности 1 MIPS при частоте задающего генератора 1 МГц, что позволяет разработчику оптимизировать отношение потребления к производительности.

Технические характеристики: 2 КБ программируемой в системе Flash память программы, 128 байтную EEPROM память данных, 128 байтное SRAM (статическое ОЗУ), 18 линий ввода-вывода общего применения, 32 рабочих регистра общего назначения, однопроводный интерфейс для встроенного отладчика, два гибких таймера/счетчика со схемами сравнения, внутренние и внешние источники прерывания, последовательный программируемый USART, универсальный последовательный интерфейс с детектором стартового условия, программируемый сторожевой таймер со встроенным генератором и три программно инициализируемых режима пониженного потребления.

В режиме Idle останавливается ядро, но ОЗУ, таймеры/счетчики и система прерываний продолжают функционировать. В режиме Power-down регистры сохраняют свое значение, но генератор останавливается, блокируя все функции прибора до следующего прерывания или аппаратного сброса. В Standby режиме задающий генератор работает, в то время как остальная часть прибора бездействует. Это позволяет очень быстро запустить микропроцессор, сохраняя при этом в режиме бездействия мощность.

Высокоплотная энергонезависимая память ИС обеспечивается технологией изготовления памяти компании ATMEL. Встроенная ISP Flash позволяет перепрограммировать память программы в системе через последовательный SPI интерфейс или обычным программатором энергонезависимой памяти. Объединив в одном кристалле 8-битное RISC ядро с самопрограммирующейся в системе Flash памятью, ATtiny2313 стал мощным микроконтроллером, который дает большую гибкость разработчику микропроцессорных систем.

Отличительные особенности:

AVR RISC архитектура:
- 120 команд, большинство которых выполняется за один тактовый цикл,
- 32x8-битных рабочих регистра общего применения,
- полностью статическая архитектура;
Энергонезависимая память программ и данных:
- 2 КБ самопрограммируемой в системе Flash памяти программы, обеспечивающей 10 000 циклов записи/стирания,
- 128 байт программируемой в системе EEPROM памяти данных, обеспечивающей 100 000 циклов записи/стирания,
- 128 байт встроенной SRAM памяти,
- программируемая защита от считывания Flash памяти программы и EEPROM памяти данных;
Периферия:
- один 8-разрядный таймер/счетчик с отдельным предделителем,
- один 16-разрядный таймер/счетчик с отдельным предделителем, схемой сравнения, схемой захвата и двумя каналами ШИМ,
- встроенный аналоговый компаратор,
- программируемый сторожевой таймер со встроенным генератором,
- USI - универсальный последовательный интерфейс,
- полнодуплексный UART;
Специальные характеристики микроконтроллера:
- встроенный отладчик debugWIRE,
- внутрисистемное программирование через SPI порт,
- внешние и внутренние источники прерывания,
- режимы пониженного потребления Idle, Power-down и Standby,
- усовершенствованная схема формирования сброса при включении,
- программируемая схема обнаружения кратковременных пропаданий питания,
- встроенный откалиброванный генератор;
Порты ввода-вывода и корпусное исполнение:
- 18 программируемых линий ввода-вывода,
- 20-выводной PDIP, 20-выводной SOIC и 20-контактный MLF корпус;
Диапазон напряжения питания:
- 1,8 - 5,5 В (ATtiny2313V),
- 2,7 - 5,5 В (ATtiny2313);
Рабочая частота:
- ATtiny2313V: 0-4 МГц @ 1,8-5,5 В, 0-10 МГц @ 2,7-5,5 В,
- ATtiny2313: 0-10 МГц @ 2,7-5,5 В, 0-20 MHz @ 4,5-5,5 В;
Потребление
- Активный режим: 300 мкА при частоте 1 МГц и напряжении питания 1,8 В,
20 мкА при частоте 32 кГц и напряжении питания 1,8 В,
- Режим пониженного потребления
0.5 мкА при напряжении питания 1,8 В.

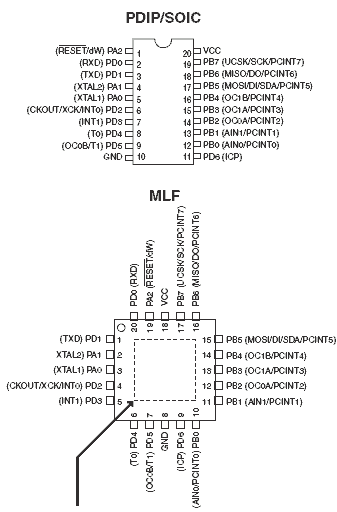

Расположение выводов микроконтроллера ATtiny2313

Источник: terraelectronica
