Сдвоенный сверхлинейный ЦАП DAC7552IRGTR от TEXAS INSTRUMENTS



DAC7552IRGTR - 12-разрядный двухканальный цифроаналоговый преобразователь с выходом по напряжению с исключительной линейностью и монотонностью характеристики. DAC7552 отличается низким энергопотреблением при работе от однополярного источника питания от 2,7 В до 5,5 В. Выходы усилителей микросхемы могут управлять нагрузкой 2 кОм 200 пФ от 0 до напряжения питания со временем установления 5 мкс; диапазон выходных напряжений задается внешними источниками опорных напряжений.

3-проводной последовательный интерфейс может работать на скорости до 50 МГц и поддерживает протоколы SPI, QSPI, Microwire и DSP интерфейсов. Напряжения на выходах ЦАП могут обновляться одновременно или последовательно. Часть встроенной в микросхему цепи сброса при включении питания обнуляет выходные напряжения ЦАП и удерживает их в таком состоянии до окончания цикла загрузки кода в регистры микросхемы. В режиме отключения потребление тока сокращается до 2 мкА. Таким образом, типичное потребление мощности составляет 1,5 мВт при 5 В, 0,75 мВт при 3 В, и уменьшается до 1 мкВт в режиме отключения.

Отличительные особенности:

напряжение питания 2,7 В…5,5 В;
разрядность 12-бит;
выходное напряжение от 0 до напряжения питания (Rail-to-Rail);
время установления: 5 мкс (максимум);
наложение каналов: -100 дБ;
ток потребления: 440 мкА (максимум);
ток потребления в режиме отключения: 2 мкА на канал (максимум);
сигнал сброса при включении питания;
SPI-совместимый интерфейс: до 50 МГц;
асинхронная аппаратная очистка;
температурный диапазон: -40°C…+105°C;
корпус QFN-16.

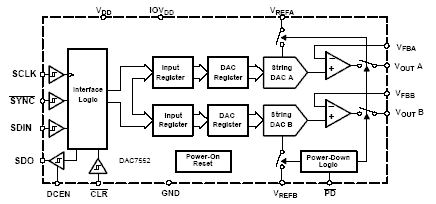

Структурная схема DAC7552 приведена ниже.

Области применения: портативные измерительные приборы с батарейным питанием, устройства цифрового усиления и компенсации напряжений смещения, программируемые источники напряжения и тока, программируемые аттенюаторы, индустриальные системы контроля.

Источник: terraelectronica
