АЦП последовательного приближения ADS8372 с рекордной линейностью от TEXAS INSTRUMENTS



ADS8372IBRHPT - 16-разрядный аналого-цифровой преобразователь (АЦП) с регистром последовательного приближения (SAR ADC), обладающий наибольшей линейностью среди представленных в промышленности. ADS8372 характеризуется 16-разрядным разрешением, частотой выборки 600 kSPS, максимальной интегральной нелинейностью менее 0,75 (LSB INL) и максимальной дифференциальной нелинейностью менее 0,5 (LSB DNL) во всем диапазоне рабочих температур. Полностью дифференциальный псевдо-биполярный вход 16-разрядного АЦП с регистром последовательного приближения и архитектурой на основе коммутируемых конденсаторов, с дискретизацией и запоминанием отсчетов, встроенным источником опорного напряжения на 4,096 В и внутренней синхронизацией. Устройство имеет быстродействующий КМОП SPI-совместимый последовательный интерфейс с частотой задающего генератора до 40 МГц.

Другими ключевыми особенностями являются малое смещение +/-0.2 ppm/C, высокое отношение сигнал/шум (SNR) 93,5 дБ, динамический диапазон без гармоник (SFDR) 120 дБ и потребляемая мощность 110 мВт при 600 kSPS (15 мВт в дежурном режиме и 10 мкВт в режиме пониженного энергопотребления). Микросхема ADS8372 оптимизирована для работы с высокопроизводительными DSP платформы TMS320.

Отличительные особенности:
частота выборок 600 кГц;
интегральная нелинейность ±0,35 LSB (максимум ±0,75 LSB);
дифференциальная нелинейность ±0,25 LSB (максимум ±0,5 LSB);
разрядность 16 бит;
отношение сигнал/шум 93,5 дБ (SINAD);
динамический диапазон без гармоник 120 дБ (SFDR);
скоростной последовательный интерфейс до 40 МГц;
встроенный источник опорного напряжения 4,096 В;
псевдо-биполярный вход до ±4,2 В;
встроенный тактовый генератор;
нулевое время готовности;
низкое энергопотребление;
110 мВт на частоте 600 кГц;
15 мВт в дежурном режиме;
10 мкВт в режиме пониженного потребления;
температурный диапазон: -40°C…85°C;
корпус QFN-28.

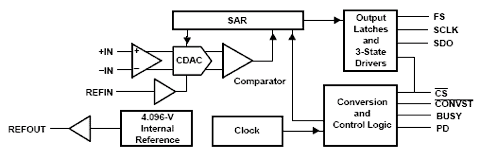

Структурная схема ADS8372 представлена на рисунке.

Области применения: современные приложения с реальным временем, автоматизированная контрольно-измерительная аппаратура, системы визуализации в медицине, оптические сети, быстродействующие системы управления и системы сбора данных с высоким разрешением.

Источник: terraelectronica

Дата публикации: 19.10.2005
