8-канальный контроллер 1-Wire устройств DS2482S-800 от MAXIM/DALLAS



DS2482S-800 - преобразователь I2C-интерфейса в 1-Wire интерфейс, который позволяет стандартному (100 кГц) или высокоскоростному (400 кГц) I2C-мастеру вести обмен данными с ведомыми 1-Wire приборами. Для любого ведомого 1-Wire прибора DS2482S-800 является ведущим. Настроенные при производстве, таймеры формирования сигналов 1-Wire и поддержка стандартной и повышенной скоростей 1-Wire позволяют разгрузить центральный процессор. Для оптимизации формы генерируемых сигналов DS2482S-800 осуществляет проверку скорости нарастания передних и задних фронтов выходных импульсов и имеет программируемую характеристику маскирования импульсов присутствия с короткими фронтами, которые могут генерироваться некоторыми ведомыми 1-Wire приборами. Возможность подключения мощных встроенных подтягивающих резисторов позволяет питать 1-Wire приборы с большим потреблением (EEPROM и температурные датчики). Все восемь 1-Wire каналов DS2482S-800 полностью независимы. I2C-адрес прибора задается сигналами на трех выводах, что позволяет избежать конфликтов на I2C-шине.

Отличительные особенности:
аппаратный I2C интерфейс, поддерживающий скорости 100 и 400 кГц;
мастер линий ввода-вывода 1-Wire с возможностью подключения/отключения подтягивающего резистора к линии 1-Wire;
обеспечивает формирование 1-Wire последовательностей сброса/присутствия, из 8 бит, из одного бита и из трех бит;
восемь независимых 1-Wire каналов;
работа 1-Wire на стандартной и повышенной скоростях;
контроль скорости фронтов 1-Wire;
выбираемое маскирование заднего фронта импульса для контроля импульсов с короткими фронтами на линии 1-Wire;
поддерживает низкоимпедансные мощные подтягивающие резисторы 1-Wire для работы с EEPROM, температурными датчиками и другими приборами 1-Wire, которые большое мгновенное значение тока потребления;
три адресных входа для задания I2C-адреса;
однополярное питание: 2,9 В…5,5 В;
температурный диапазон: -40°C…+85°C;
корпус SO-16.

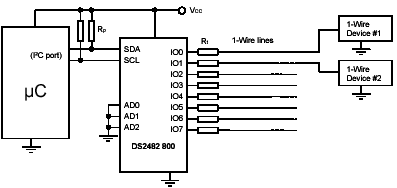

Типовая схема включения DS2482S-800 приведена на рисунке ниже.

Области применения: базовые станции беспроводных систем связи, центральные коммутаторы, АТС, серверы, медицинская клиническая диагностическая аппаратура.

Источник: terraelectronica

Дата публикации: 04.01.2006
