Molex представляет новое поколение силовых разъемов RAST Power

08:48

Компания Molex анонсирует новое поколение силовых разъемов RAST Power. Данный разъем основан на базе сигнального разъема RAST 2.5, рассчитан на ток до 6 А, может состыковываться непосредственно с контактами, впаянными на печатную плату или через корпус. Разъемы рассчитаны на применение в широком спектре приложений, начиная от стиральных и посудомоечных машин, и заканчивая системами центрального кондиционирования и отопительными системами. Ответная часть разъема рассчитана на применение проводников с сечением от 0.5 мм2 до 0.75 мм2 (20 AWG).

Ответная часть силового разъема содержит средства поляризации (на ребрах и крайних стенках корпуса) для предотвращения некорректной стыковки с печатной платой, а также содержит ключи для предотвращения некорректной стыковки с разъемом. Компания устанавливает стандарты высокого качества на новые разъемы, оснащая их внутренней защелкой для повышенного удерживания на печатной плате, а двойное прорезание изоляции (double IDT) при монтаже улучшает характеристики оконечивания и удерживания проводников. Разъем RAST Power удовлетворяет требованиям стандарта IEC 60335.

В семейство разъемов RAST также входят вертикальные и угловые основания корпуса RAST 5. Molex предлагает широкий выбор оснований корпуса с различным числом контактов. Основания корпуса также могут сочленяться с ответными частями RAST 5 в связи со тем, что данный интерфейс стандартизирован. Ответные части и основания корпуса предлагаются с серебряным или оловянным покрытием, предоставляя заказчикам возможность выбора разъемов по соотношению цена/производительность.

Источник: Радиолоцман

EZ Digital представляет новую группу запоминающих осциллографов

08:46

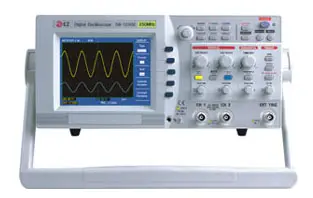

EZ Digital представляет новую группу цифровых запоминающих осциллографов. В серию входит три типа приборов моделей DS1080C, DS1150C, DS1250C. Приборы выполнены в виде автономных настольных конструкций, удобных для использования в условиях исследовательских, производственных лабораторий, производственных и эксплуатационных предприятий, учебных заведений. Удобное сочетание значительного количества функций, при достаточной точности измерений со сравнительной простотой обучения методам работы и обслуживания. Частотный диапазон исследуемых сигналов серии от 80 до 250 МГц, позволяют использовать приборы как удобный инженерный и исследовательский прибор. Большой объем внутренней памяти позволяет сохранять значительное количество информации по проведенным измерениям. Встроенные возможности системы синхронизации и возможности выбора различных режимов, обеспечивают устойчивую синхронизацию сложных многочастотных и биполярных сигналов. Приборы имеют встроенные дополнительные возможности математического исследования сигналов, включая анализ спектральных составляющих, посредством использования разложения в ряды Фурье.

По вопросам приобретения обращайтесь в офис СЭА, тел. (495) 780-46-61 e-mail: info@searu.com

Источник: Радиолоцман

MAX4885 VGA - мультиплексор, уменьшающий количество ИС с трех до одной

08:43

До появления MAX4885 требовалось использование трех ИС, набора дискретных полевых транзисторов и диодов для защиты от электростатического разряда. MAX4885 позволяет уменьшить габариты и стоимость системы за счет компоновки всех этих элементов в одном корпусе, а также обеспечивает возможность коммутации более чем двух источников сигнала. В типовых применениях MAX4885 коммутирует сигналы от одного источника на внутреннее соединение или напрямую на док-станцию, поэтому MAX4885 может использоваться в мониторе или проекторе для выбора одного из двух входных сигналов.

Исторически коммутация аналоговых сигналов RGB требует применения RGB переключателя, переключателя синхросигнала H/V, преобразователей уровней, набора полевых транзисторов канала данных дисплея (DDC) и диодов защиты от электростатического разряда.

MAX4885 - первое устройство, которое выполнено в одном корпусе и упрощает выполнение коммутации сигналов VGA. Применение MAX4885 позволяет пользователю получить готовое малогабаритное и конкурентное с точки зрения стоимости решение с шириной полосы пропускания более 500MHz и тристабильным выходом. Видеоинженеры одновременно получают в свое распоряжение 3-канальный коммутатор RGB, коммутатор сигналов H/V синхронизации и коммутатор канала данных дисплея (DDC), совместимые с логическими уровнями TTL и имеющие защиту внешних выводов от электростатического разряда ±8кВ. С точки зрения габаритов ИС не имеет себе равных. MAX4885 занимает площадь 25мм2 , что вдвое меньше традиционных решений и дает выигрыш по стоимости от 25% до 30%.

Высокая степень интеграции позволила в одном корпусе совместить: три коммутатора аналоговых сигналов типа SPDT с полосой пропускания 500МГц, два TTL совместимых выходных каскада, схему защиты внешних выводов от электростатического разряда ±8кВ. В качестве транзисторов канала данных дисплея (DDC) применены n-канальные МОП транзисторы. Важной особенностью ИС является наличие преобразователей уровней сигналов, позволяющих в одной системе совмещать низковольтные ИС графических контроллеров и стандартную TTL логику. MAX4885 работает от источника питания +5.0В. Возможно использование комбинации из двух источников питания, один из которых номиналом +5.0В, а другой с пониженным номиналом (например, +3.3В) для низковольтной части схемы.

ИС MAX4885 может работать в режимах мультиплексирования VGA сигналов 1:2 или 2:1, а также мультиплексирования 4:1. Каскадирование микросхем MAX4885, за счет использования тристабильных выходных каскадов, предоставляет возможность работы в режиме коммутации сигналов от двух и более источников. Типовыми применениями MAX4885 являются портативные и переносные компьютеры, цифровые проекторы, серверы, компьютерные мониторы, различные устройства для ПЭВМ, а также аналоговые видеомониторы с высоким разрешением, в которых требуется поддержка работы со множеством входных сигналов. Конструктивно MAX4885 может располагаться на системной плате переносного компьютера между стандартным разъемом VGA и разъемом коммуникационной станции.

ИС MAX4885 выполнена в 32-контактном корпусе TQFN с размерами 5мм x 5мм и рассчитана на работу в расширенном температурном диапазоне от -40°С до +85°С.

Источник: Rainbow Technologies
