Измеритель электрических полей MC34940 с активным экранированием электродов от FREESCALE



MC34940EG – однокристальная схема для генерации слабых электрических полей и оценки изменений этого поля. MC34940 может применяться для реализации датчика приближения объекта и трехмерного измерения электрических полей. Возможна работа с семью обычными электродами, которые используются независимо друг от друга для выдачи информации и одновременного выполнения нескольких функций. Интегрированное активное экранирование осуществляет защиту сигналов от внешних помех при удаленном подключении датчиков через коаксиальный кабель. Для построения целостной системы реализована поддержка интерфейса микроконтроллера.

Отличительные особенности:
поддерживает до 7-ми электродов;
поддерживает до 28-ми touchpad-датчиков
линейное или круговое расположение touchpad-регуляторов;
опознавание приближения объекта;
измерение уровней жидкостей;
активное экранирование для управления по коаксиальному кабелю электродами, установленными на расстоянии;
генератор синусоидальных колебаний (120кГц) с малыми искажениями, настраиваемый внешним резистором;
установка постоянной времени внешним конденсатором;
перепрограммируемый интерфейс пользователя;
температурный диапазон: 0…+90ºC;
корпус SOICW-24 (широкий SOIC).

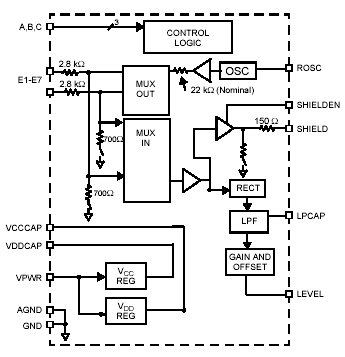

Структурная схема MC34940 приведена ниже.

Области применения: контрольные панели и сенсорные датчики, измерительные датчики пролива жидкостей, датчики холодильных систем, промышленные системы контроля и безопасности, датчики близости, сенсорные дисплеи, компьютерная периферия, торговые терминалы, измерители габаритов, датчики уровня жидкостей.

Источник: terraelectronica

Дата публикации: 07.08.2006
