Приемопередатчик ADIN1100 Ethernet 10BASE-T1L от Analog Devices

Новости электроники
2 недели назад

Приемопередатчик ADIN1100 Ethernet 10BASE-T1L от Analog Devices


Микросхема ADIN1100 - это специально разработанный для промышленного применения малопотребляющий приемопередатчик Ethernet 10BASE-T1L, соответствующий стандарту IEEE 802.3cg для передачи данных на большие расстояния со скорость 10 Мбит/сек по одной паре проводов. В ADIN1100 встроено ядро физического уровня Ethernet PHY со всеми необходимыми аналоговыми цепями, буферами тактового сигнала, регистрами управления, MAC интерфейсом и управляющей логикой.

Ядро физического уровня поддерживает напряжение передачи, определенное в стандарте - с размахом 1 В или 2,4 В при напряжении питания от 1,8 до 3,3 В. Нижняя граница питания допустима для передачи сигнала уровня 1 В, а внешние терминальным резисторы и независимые выводы приема-передачи позволяют ADIN1100 работать в искробезопасных системах.

Микросхема ADIN1100

Микросхема ADIN1100



ADIN1100 имеет встроенные цепи мониторинга за состоянием напряжения питания и цепь сброса при включении питания, что улучшает общую надежность системы.
Двух проводной интерфейс MDIO предназначен для связи ADIN1100 c главным процессором или MAC, обеспечивая доступ к информации о состоянии и управлении в основных регистрах PHY. Данный интерфейс совместим с фреймовыми структурами управления стандарта IEEE 802.3 Std Clause 45, микроконтроллеры поддерживающие IEEE 802.3 Std Clause 22 не могут быть использованы по умолчанию с ADIN1100, выход из ситуации – использование двух выводов общего назначения для программной реализации IEEE 802.3 Std Clause 45 ADIN1100 производится в корпусе размерами 6 мм × 6 мм с 40 выводами.

Особенности:

  • Соответствует 10BASE-T1L IEEE 802.3cg-2019
  • Поддерживает уровень передачи сигнала 1,0 В и 2,4 В
  • Автоматическое согласование
  • Искробезопасное применение
  • MII & RMII MAC интерфейсы
  • MDIO интерфейс управления
  • Конфигурирование при помощи выводов:
    • Выбор ведущий/ведомый
    • Амплитуда передачи сигнала
    • PHY адрес
  • Встроенный резонатор 25 МГц /вход внешнего сигнала 25 МГц
    • (50 МГц для RMII)
  • Однополярное питание 1,8 В/3,3 В
  • Длина линии
    • 1200+ метров при амплитуде 1,0 В
    • 1200+ метров при амплитуде 2,4 В
  • Светодиодная индикация активности/ связи (выход подключения LED)
  • Миниатюрный корпус LFCSP 6x6 мм
  • Электромагнитная совместимость
    • IEC 61000-4-4 electrical fast transient (EFT) (±4 kV)
    • IEC 61000-4-2 ESD (±8 kV contact discharge)
    • IEC 61000-4-2 ESD (±15 kV air discharge)
    • IEC 61000-4-6 conducted immunity (10 V)
    • EN55032 radiated emissions (Class A)
  • Низкое энергопотребление
    • Однополярное питание, 1 В – 45 мВт
    • Два источника питания, 1 В – 39 мВт
    • Однополярное питания, 2,4 В – 109 мВт
    • Два источника питания, 2,4 В – 81 мВт
    • Три источника питания, 2,4 В – 75 мВт
  • 3,3 В/2., В/1,8 В питание MAC
  • Контроль напряжения питания и сброс
  • Системы диагностики
    • Генератор кадров и проверка
    • Несколько режимов с обратной связью
    • Тестовый режим IEEE
    • Диагностика состояния кабеля
  • Промышленный температурный диапазон: -40 ...105 °C

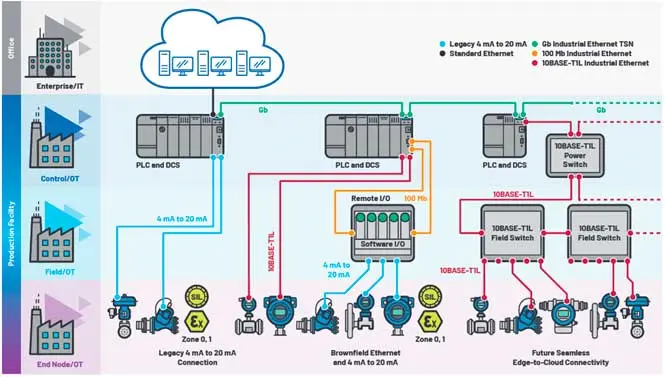

Промышленный Ethernet должен удовлетворять многим важным критериям – высокая надежность, минимальное потребление энергии, передача данных на большие расстояния при повышенной стойкость к помехам, хорошая электромагнитная совместимость, возможность стабильной работы в широком диапазоне температур, синхронизация и передача питания по той же паре проводов, исходя из этих условий разрабатывался стандарт IEEE 802.3cg/10BASE-T1L.

Также компания Analog Devices предлагает решения ADIN1200 и ADIN1300 на скорости 10Mbps, 100Mbps, 1000Mbps





Применение:

  • Управление промышленными процессами
  • Автоматизация фабрик и заводов
  • Автоматизация зданий и сооружений



Источник: www.eltech.spb.ru
