ADN4654 – двухканальный цифровой изолятор LVDS-сигналов производства Analog Devices



Летом 2019 г. компания Analog Devices начала серийное производство трех микросхем: ADN4654, ADN4655 и ADN4656. Эти микросхемы являются гигабитными двухканальными цифровыми изоляторами низковольтных дифференциальных сигналов (LVDS-сигналов), которые имеют одинаковые электрические характеристики, но различаются направленностью двух внутренних независимых каналов передачи, см. рис.1.

Микросхемы ADN4654, ADN4655 и ADN4656 обеспечивают гальваническую изоляцию для низковольтных дифференциальных сигналов при помощи трансформаторной связи, встроенной в микросхему. Эти микросхемы, также, являются буферами для сигналов, обеспечивая выходной ток порядка 3 mA с низким джиттером на скоростях передачи данных до 1,1 Гбит / с

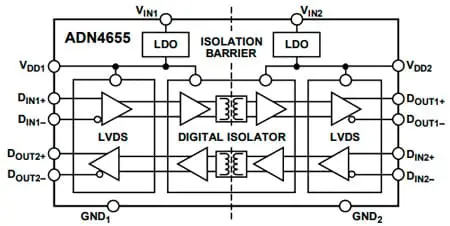

Функциональный чертёж микросхемы ADRF4655

Рис. 1. Функциональный чертёж микросхемы ADRF4655



Микросхемы ADN4654, ADN4655 и ADN4656 обеспечивают низкое дрожание фазы сигнала (низкий джиттер) в размере 90ps при работе на трафике 1,1 Гб/с и 2,6 пс при работе на меньших скоростях. Все внутренние сигнальные цепи и схемы работают при низком напряжении питания 2,5 В, данное напряжение обеспечивается двумя встроенными линейными стабилизаторами (LDO), которые гальванически изолированы друг от друга. Встроенные ядра линейных стабилизаторов, в свою очередь, должны быть запитаны от внешнего напряжения 3, 3 В. Но через специальные выводы микросхему можно запитать напрямую от источника 2,5 В.

Микросхемы ADN4654, ADN4655 и ADN4656 поставляются в 20-выводных корпусах разного типа, от которого зависит величина изоляции по напряжению. Например, для корпуса SOIC_W обеспечивается изоляция в размере 5 кВ СКЗ, а для корпуса SSOP изоляция составляет 3,75 кВ СКЗ.



Области применения данных микросхем:

  • Изолированная передача видеопотока;
  • Изолированная передача тактирующих сигналов;
  • Изолированная передача цифровой информации широкого назначения;



Технические характеристики микросхем:

  • Обеспечивают гальваническую изоляцию на уровне 3,75 кВ СКЗ и 5 кВ СКЗ для сигналов LVDS;
  • Соответствуют стандарту TIA/EIA-644-A LVDS;
  • Предоставляют полностью дифференциальный двухканальный тракт передачи сигналов;
  • Обеспечивают скорость цифровых данных до 1,1Гб/с,
  • Имеют максимальное дрожание фазы на уровне 90пс, а типичное значение - на уровне 2,6 пс;
  • Имеют типичную задержку сигнала на уровне 4 нс;
  • Позволяют работать при напряжении питания 2,5 В либо 3,3 В;
  • Обеспечивают подавление помех по питанию на уровне -75 дБн;
  • Успешно проходят испытания встроенного изоляционного барьера на устойчивость к электростатическим разрядам в соответствии со стандартом ±8 кВ IEC 61000-4-2 ESD;
  • Все микросхемы стабильно работают в промышленном диапазоне температур от -40 до +125 оС;



Для ускорения практического процесса по изучению работы микросхем ADN4654, ADN4655 и ADN4656, инженерами Analog Devices была создана отладочная плата EVAL-ADN4654, содержащая микросхему ADN4654, см. фото на рис.2.

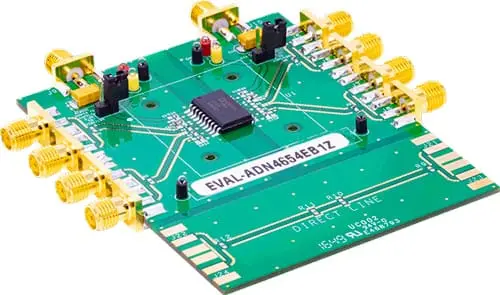

Фотография отладочной платы EVAL-ADN4654

Рис. 2. Фотография отладочной платы EVAL-ADN4654



Данная отладочная плата и документация на нее может служить рефернс-дизайном для разработки собственных проектов, содержащих рассматриваемые микросхемы.



Источник: www.eltech.spb.ru

Дата публикации: 23.07.2019
