Микросхема ADRV9026 - ВЧ/СВЧ приемопередатчик типа MIMO для сетей 3G/4G/5G от Analog Devices



В декабре 2019 г компания Analog Devices начала производство микросхемы ADRV9026, которая относится к категории SDR (Software defined radio, программно настраиваемый приемо-передатчик) и является четырехканальным радиочастотным приемопередатчиком типа MIMO (Multiple Input Multiple Output), см. рис. 1.

Чип ADRV9026 (рис. 2) превосходит предыдущее поколение ADRV9009 в 2 раза по степени интеграции, по сути, ADRV9026 функционально способна заменить 2 микросхемы ADRV9009, при этом новая микросхема ADRV9026, получив корпус BGA 14мм*14мм, лишь на 2 мм стала больше занимать места на печатной плате, чем ADRV9009 и при этом, несмотря на двукратную степень интеграции, у нового чипа ADRV9026 на 50 % уменьшено энергопотребление по сравнению с предыдущей версией ADRV9009.

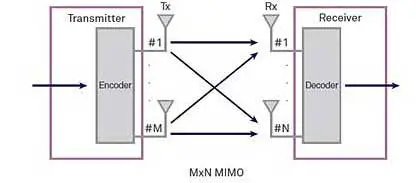

Типичная функциональная схема многоканального радиочастотного приемопередатчика типа MIMO

Рис 1. Типичная функциональная схема многоканального радиочастотного приемопередатчика типа MIMO

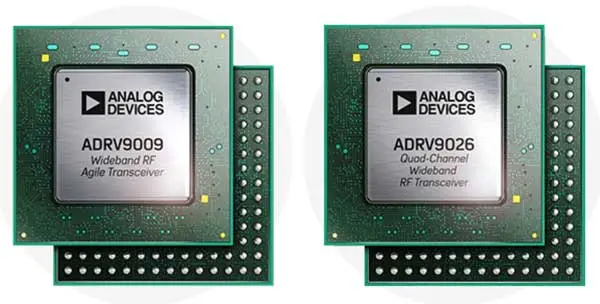

Внешний вид микросхем ADRV9009 и ADRV9026

Рис 2. Внешний вид микросхем ADRV9009 и ADRV9026



Основные параметры микросхемы ADRV9026:

  1. 4 дифференциальных передатчика
  2. 4 дифференциальных приемника
  3. 2 наблюдающих приемника
  4. Способность к перестройке центральной несущей частоты от 650 МГц до 6000 МГц
  5. Широкополосность приемников 200 МГц
  6. Широкополосность передатчиков 200 МГц
  7. Широкополосность наблюдающего приемника 450 МГц
  8. 5 независимых интегрированных синтезатора частоты с ФАПЧ со встроенными генераторами LO
  9. Меж чиповая синхронизация внутренних генераторов
  10. Цифровой последовательный интерфейс 16 Gbps JESD204B/JESD204C для подключения к FPGA
  11. Встроен процессор ARM (доступна прошивка для него)
  12. На 50 % уменьшено энергопотребление по сравнению с микросхемой ADRV9009 предыдущего поколения
  13. Одночиповое решение реализует методы FDD и TDD, это упрощает разработку
  14. Один чип подходит для разработки под разные стандарты сетей 3G, 4G и 5G, это упрощает и ускоряет разработку
  15. Доступны оценочные отладочные платы для испытания в лабораторных условиях
  16. Доступны принципиальные схемы проектов, рекомендации к трассировке плат, библиотечные элементы микросхем, BOM, API и различное программное обеспечение



Микросхемы ADRV9026 применяется для разработки следующих приложений (рис. 3):

  • Базовых станций 3G/4G/5G с временным (TDD) либо частотным (FDD) разделением каналов;
  • Мульти антенных массивных приёмопередатчиков типа MIMO;



Типичное применение многоканального радиочастотного приемопередатчика типа MIMO

Рис 3. Типичное применение многоканального радиочастотного приемопередатчика типа MIMO





Будущая версия микросхемы в 2020 г получит следующие улучшения (будущий артикул чипа пока не разглашается, для этого требуется NDA):

  1. Будет увеличена скорость работы сериализатора с 16 до 25 Gbps (SERDES);
  2. Будет расширен диапазон работы ФАПЧ вниз c 650 МГц до 75 МГц для перестройки центральной частоты;
  3. Будет добавлена возможность подключения внешнего генератора (LO) в качестве альтернативы встроенным внутренним;
  4. Буду добавлены функции "цифровое предыскажение" (DPD) и "крестфактор" (CFR) , это приведет к упрощению требований к FPGA, уменьшению потребляемой мощности;



Внутренняя функциональное устройство микросхемы ADRV9026

Рис 4. Внутренняя функциональное устройство микросхемы ADRV9026

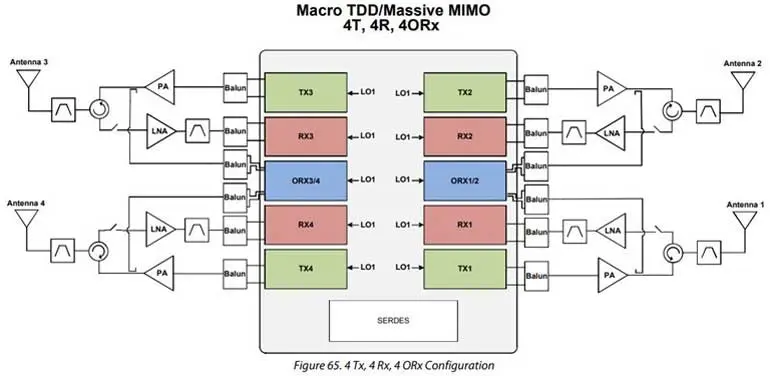

Пример массивного 4-антенного радиоканала, который можно построить на одной лишь микросхеме ADRV9026

Рис 5. Пример массивного 4-антенного радиоканала, который можно построить на одной лишь микросхеме ADRV9026. Для более точного понимания схема дополнительно содержит: антенны, фильтры, балуны, усилители, циркуляторы, ключи, которые не входят в состав микросхемы.

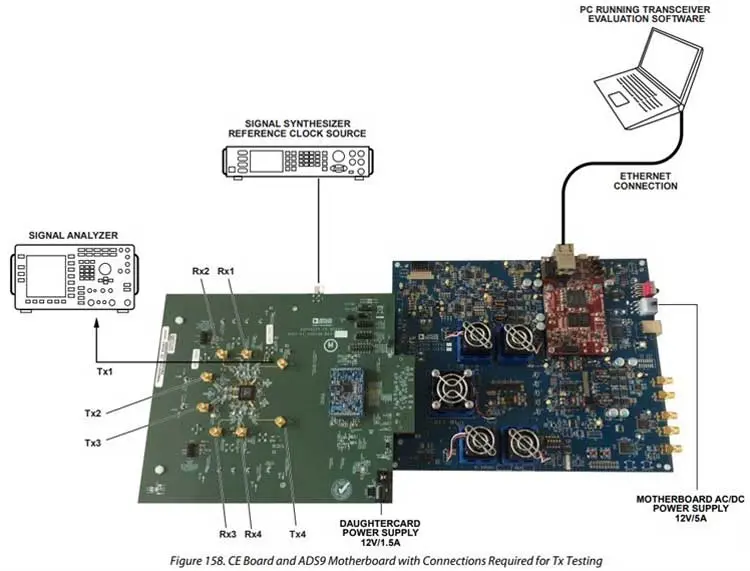

Сборка системы из оценочных плат для испытания микросхемы ADRV9026 в лабораторных условиях

Рис 6. Сборка системы из оценочных плат для испытания микросхемы ADRV9026 в лабораторных условиях



Источник: www.eltech.spb.ru
