Осциллографы серии АКИП-4131

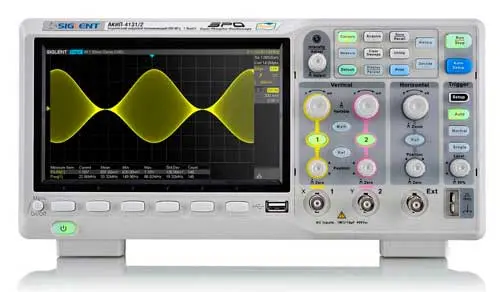

Представляем новую серию цифровых осциллографов АКИП-4131 (АКИП™) с усовершенствованной технологией SPO (Super Phosphor Oscilloscope). Использование усовершенствованной технологии SPO позволило увеличить скорость обновления до 100.000 осциллограмм в секунду в обычном режиме сбора данных и до 400.000 в режиме сегментированной развертки. Модельный ряд новой серии представлен двумя 2-х канальными моделями, с полосой пропускания 100 МГц (АКИП-4131/1) и 200 МГц (АКИП-4131/2). Максимальная частота дискретизации составляет 1 ГГц и делится между активными входными каналами осциллографа. Разрядность АЦП по вертикали составляет 8 бит (до 11 бит в режиме увеличенного разрешения HiRes), память на каждый канал 7 МБ (14 МБ при объединении).

Отличительной особенностью модельного ряда осциллографов АКИП™, в которых реализована технология SPO, является не только увеличенная скорость обновления экрана, но и 256 уровней интенсивности свечения луча, что обеспечивает при отображении сигнала яркостную или цветовую градацию частоты разверток в зависимости от частоты их повторения. Технология SPO позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально достоверное отображение сигнала на экране.

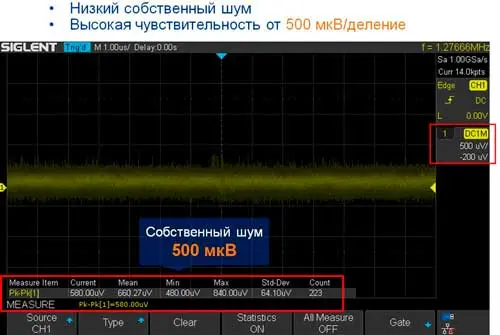

Осциллографы серия АКИП-4131 имеют самый минимальный в своем классе коэффициент отклонения (К откл.), от 500 мкВ/дел (!), усовершенствованную аппаратную схему синхронизации, а также высокую стабильность запуска системы сбора данных с ультранизким уровнем собственного джиттера.

АКИП-4131

АКИП-4131



Градация частоты разверток

Градация частоты разверток



Градация частоты разверток

Градация частоты разверток

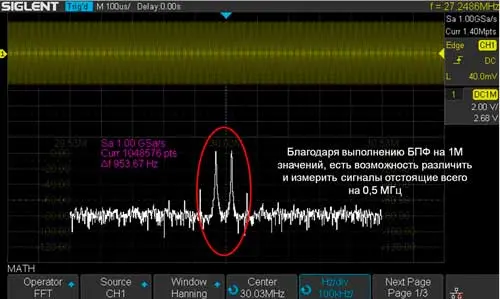

Еще одной отличительной особенностью новой серии, является возможностью частотного анализа, математическая функция БПФ, на интервале 1М точек, что в несколько раз повышает измерительные возможности в сравнении с моделями одного класса, где частотный анализ выполняется, в среднем, на 16К точек. В режиме БПФ осциллограф серии АКИП-4131 способен различить сигналы, отстоящие всего на 0,5 МГц.

В базовой версии осциллограф имеют возможность декодирования и синхронизации по протоколам передачи данных: I2C, SPI, UART/RS232, CAN, LIN.

Осциллографы имеют большой цветной TFT-дисплей с диагональю 17,8 см (SVGA, разреш. 800х480, 8х14 дел), широкий набор инструментов измерения и анализа (автоматические измерения, математические преобразования, курсорные вычисления), удобный пользовательский интерфейс. Предусмотрены интерфейсы внешнего управления: USB (host/device), LAN, выход Синхр (BNC), выход "Годен/ Негоден" (BNC).

Особенности и ключевые преимущества:

  • Высокая скорость сбора данных: до 100.000 осц./сек (до 400.000 осц./сек в режиме сегментированной развертки)
  • Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV)
  • Сегментированная память: до 80.000 сегментов (с отображением межсегментного времени).
  • Режим HISTORY – запись и обратное воспроизведение осциллограмм для обнаружения предыдущих аномалий (прокрутка назад во времени)
  • Автоизмерения (38 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT)
  • Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение кв. корня (√)
  • Режим БПФ на интервале 1М точек
  • Статистическая обработка результатов измерений
  • Цифровая растяжка (zoom), допусковый контроль (тест по маске)
  • Интерполяция SinX/x, режим Х-Y
  • Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN
