Балун BALF-CC26-05D3 для трансиверов CC26xx



Компания ST выпустила новый балун BALF-CC26-05D3 предназначенный для согласования приемопередатчиков CC2620, CC2630, CC2640, CC2650 (Texas Instruments) c антенной. Балун позволяет исключить все LC-элементы между выходом CC26xx и антенной, что упрощает разводку и уменьшает площадь печатной платы.

Дополнительная экономия получается за счет сокращения числа точек пайки. Балун работает в диапазоне 2400 МГц и оптимизирован для использоваться с микросхемами CC2640 и CC2650 в корпусах 5х5 мм. Кроме функции согласования импедансов, балун BALF-CC26-05D3 содержит встроенный фильтр гармоник, что упрощает сертификацию для Bluetooth и ZigBee-устройств.

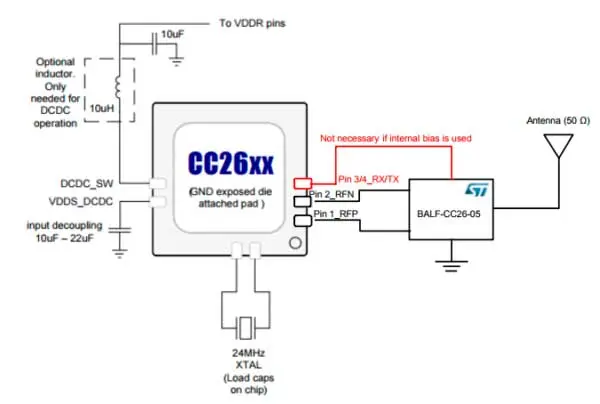

Схема подключения BALF-CC26-05D3

Схема подключения BALF-CC26-05D3



Особенности BALF-CC26-05D3

  • Согласующий ВЧ-трансформатор 2,45 ГГц
  • Встроенный фильтр гармоник
  • Малые вносимые потери
  • Низкий амплитудный дисбаланс
  • Технология “Чип на стекле”
  • Размер менее 1,5 мм²



ST выпускает интегральные балуны и для других микросхем радио Texas Instruments: BAL-CC1101-01D3 для линейки CC11xx и BAL-CC25-01D3 для семейства CC25xx.
