Согласующий трансформатор BALF-SPI2-02D3 упрощает применение S2-LP в диапазоне 433 МГц



Согласующий трансформатор BALF-SPI2-02D3 (балун) от STMicroelectronics позволяет существенно упростить подключение антенны к приемопередатчику S2-LP. Балун заменяет большое количество согласующих LC-элементов, сокращает место на плате и упрощает логистику электронных компонентов.

Кроме приведения комплексного импеданса трансивера к стандартным 50 омам, балун BALF-SPI2-02D3 содержит встроенный фильтр, что повышает устойчивость к помехам при приеме и ослабляет внеполосные излучения при передаче (более 52 dB для 2fo).

BALF-SPI2-02D3 выполнен по оригинальной технологии STMicroelectronics на стеклянной подложке и работает в расширенном температурном диапазоне от –40°C до +105°C.

Частотная характеристика TX-фильтра BALF-SPI2-02D3

Частотная характеристика TX-фильтра BALF-SPI2-02D3



Особенности BALF-SPI2-02D3

  • 50 Ω активный номинальный выход;
  • согласован для  S2-LP TXRX на 433 МГц;
  • малые вносимые потери;
  • хорошее согласование по фазе и амплитуде;
  • малые размеры 1.55×2.1 мм;
  • низкий профиль (< 620 μm после запайки);
  • высокие радиочастотные характеристики.

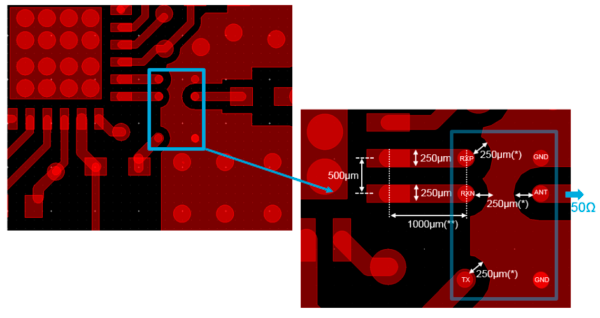

Рекомендованная разводка PCB для BALF-SPI2-02D3

Рекомендованная разводка PCB для BALF-SPI2-02D3



Источник: www.compel.ru

Дата публикации: 25.02.2019
