CIPOS Mini — новые 600V силовые интеллектуальные модули Infineon



Новые интеллектуальные силовые модули CIPOS™ Mini от компании Infineon представляют собой симбиоз силового каскада и блока управления с функционалом диагностики в одном корпусе. Приборы предназначены для управления двигателями переменного тока мощностью от 300 Вт до 3 кВт.

Силовая часть выполнена на IGBT и включает в себя топологии, среди которых 2-х и 3-х фазные Interleaved ККМ, трехфазный инвертор с каскадом ККМ и без, а также инвертор для вентильных реактивных двигателей. Рабочие токи лежат в диапазоне от 4 до 30 А.

Силовые модули оснащены широким набором защит, включающим в себя защиту по току, от перегрева и от просадки напряжения питания. Также приборы оснащены встроенным термистором, необходимым для контроля температуры в процессе работы прибора. Встроенные Bootstrap цепочки позволяют сократить количество элементов обвязки и сэкономить место на плате.

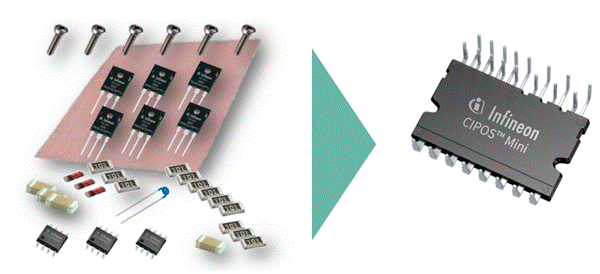

Концепция интеллектуальных силовых модулей Infineon

Концепция интеллектуальных силовых модулей Infineon



Конструкция корпусов модулей разработана в соответствии с требованиями к изоляции и теплопроводности, предъявляемыми при разработке компактных приводов электродвигателей. Приборы доступны в корпусе MDIP-24 в исполнении Full Pack или варианте с DCB подложкой.

Параметры модулей с топологией трехфазный инвертор + каскад ККМ приведены в таблице ниже:

Наименование

Тип корпуса

Напряжение, В

Номинальный ток, TC=25°С, А

TJmax, °С

Частота коммутации ККМ, кГц

Встроенный термистор

IFCM10P60GD

Mini DCB

600

10

150

40

Да

IFCM15P60GD

15

40

IFCM10S60GD

10

20

IFCM15S60GD

15

20



Особенности модулей CIPOS Mini

  • рабочие токи от 4 А до 30 А;
  • диапазон мощностей нагрузки от 300 Вт до 3 кВт;
  • полностью изолированный корпус;
  • частота коммутации до 20 кГц для инвертора и до 60 кГц для ККМ;
  • интегрированные IGBT линеек RC (Reverse Conducting)/ TRENCHSTOP™;
  • встроенный драйвер управления, выполненный по технологии SOI (Silicon-on-insulator), c повышенной стойкостью к высоким значениям dv/dt;
  • совместимость с логическими уровнями управления 3,3 В и 5 В;
  • вывод индикации ошибки Fault;
  • защита от пониженного напряжения питания.



Применяются в приводах мощностью до 3 кВт различного назначения.

Источник: www.compel.ru

Дата публикации: 09.03.2018
