CL7SG - линейный источник тока 100mA для управления яркими светодиодами от SUPERTEX



CL7SG-G - стабилизированный источник тока 100мА (±5%) для управления светодиодами повышенной яркости с питанием от номинальных напряжений 12В, 24В и 48В. Рассчитанный на максимальное напряжение 90В, CL7SG работает без внешних цепей защиты от перенапряжений при переходных процессах.

Активный низкий логический уровень на выводе EN микросхемы позволяет управлять включением/выключением светодиода или производить ШИМ-регулирование тока в нагрузке. Вывод EN уже имеет подтягивающий сигнал к общему уровню встроенный резистор 100кОм. Внутренняя защита от перегрева прерывает выходной ток, когда температура кристалла превышает 135°C, и вновь разрешает работу микросхемы при снижении температуры ниже 105°C. В CL7SG также предусмотрена защита от инверсии напряжения питания.

Отличительные особенности:

    cтабильный ток 100мА (±5%);
    встроенная защита от инверсии напряжения питания;
    возможность управления сигналом с логическими уровнями;
    регулирование тока через вывод EN;
    защита от перегрева;
    максимальное напряжение при переходных процессах до 90В;

    корпус SOIC-8.

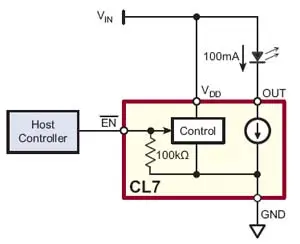

Типовая схема включения CL7 приведена ниже.

Рекомендуется подключение светодиодов последовательно в цепь нагрузки, но с условием, что падение напряжения на самой микросхеме CL7SG не должно быть ниже 4В. При смешанном параллельно-последовательное включении светодиодов расчетный суммарный ток не должен превышать 100мА. Возможно использование CL7SG в системах с питанием 24В или 48В с дополнительной системой отвода тепла.

Области применения: вспышки, специальная подсветка, декоративная подсветка, низковольтовые знакосинтезирующие дисплеи, низковольтовое освещение.

Источник: terraelectronica.ru
