Разъемы серии CP-6.5 от Molex доступны в новых конфигурациях


Серия CP-6.5 – уникальное решение с шагом 6.5 мм от компании Molex, обеспечивающее простоту и надежность соединения – теперь доступна в конфигурациях "провод-провод" и "провод-плата" с поверхностным монтажом на плату и монтажом через отверстия.

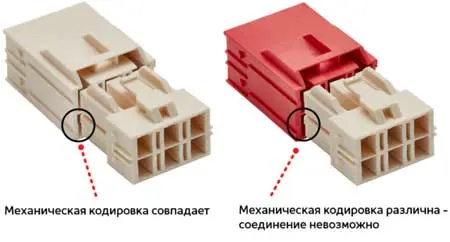

Отличительной особенностью семейства CP является разнообразие цветовых и механических кодировок. Серия CP-6.5 поддерживает до 12 цветовых решений, что ускоряет процесс распознавания ответных частей. Уникальная для каждого цвета механическая кодировка исключает возможность ошибочного соединения:

Разъемы серии CP-6.5

Разъемы серии CP-6.5, устанавливаемые на плату, выдерживают пайку волной при температуре до 260°C, поскольку выполнены из высокотемпературного пластика UL 94V-0. За надежную фиксацию разъемов на плате во время пайки отвечают изогнутые выводы и уловители на плату. От случайного разъединения с ответной частью защищает механическая защелка на корпусе.

Серия CP-6.5 также поддерживает опцию TPA – фиксатора контактов в колодке, который гарантирует корректное положение контакта.

Актуальная продуктовая линейка серии CP-6.5 представлена ниже:

Таблица 1: Разъемы и аксессуары

Серия

Тип разъема

Количество контактов

Тип монтажа

Особенности

151048

Вилка

2

Прямой, сквозные отверстия

12 доступных цветов корпуса

151048

4,6

4 доступных цвета корпуса

203555

2

Угловой,сквозные отверстия

4 доступных цвета корпуса

203555

Угловой, поверхностный

203555

4, 6

Угловой, сквозные отверстия

3 доступных цвета корпуса

203555

Угловой, поверхностный

151049

Розетка

2

На кабель

12 доступных цветов корпуса, материал корпуса PBTP

151049

4

3 доступных цвета корпуса, материал корпуса PBTP

151049

6

4 доступных цвета корпуса, материал корпуса PBTP

151207

2

12 доступных цветов корпуса, материал корпуса PA66

151207

4, 6

4 доступных цвета корпуса, материал корпуса PA66

203438

Вилка

2

12 доступных цветов корпуса, материал корпуса PA66

203438

4, 6

4 доступных цвета корпуса, материал корпуса PA66

51143

Фиксатор контактов (TPA)

1, 2, 3

Вставка в разъем

Доступен в сером цвете



Таблица 2: Контакты

Серия

Тип контакта

Сечение кабеля, AWG

50597

Розетка

16…22

50598

20…26

205033

Вилка

16…20

205032

22…24



Основные характеристики:

  • Шаг: 6,5 мм;
  • Номинальный ток:
    • 2…10 А (151048)
    • 5,6…11,8 А (203555)
    • 5…12,5 А (конфигурации "провод-провод");
  • Номинальное напряжение: 600 В;
  • Рабочая температура: -40…105°C;



Расширение продуктовой линейки, соответствие стандарту IEC/EN 60335-1 и отличительные параметры позволяют использовать разъемы серии CP-6.5 в бытовой технике (холодильное оборудование, стиральные машины) и технологическом оборудовании (системы отопления, вентиляции и кондиционирования воздуха, вендинговые аппараты).

Источник: www.compel.ru
