CoolSET Gen5 - новые AC-DC регуляторы Infineon с силовым MOSFET



Компания Infineon продолжает развивать решения для маломощных источников питания широкого назначения. В начале 2017 года в массовое производство были выпущены ШИМ-регуляторы семейства CoolSET™ 5-ого поколения ICE5QR, работающие в режиме квази-резонанса, со встроенным 700 В или 800 В MOSFET серии P7.

Новый контроллер 5-ого поколения позволяет разрабатывать источники электропитания мощностью до 75 Вт (220В ± 20%). Обновленный квази-резонансный алгоритм управления снижает потери на транзисторе и, соответственно, уровень электромагнитного шума. Малые потери мощности позволяют охлаждать микросхему без использования габаритного радиатора.

Более высокий КПД решения CoolSET™ Gen 5 по сравнению с обычными обратноходовыми преобразователями достигается не только за счет квазирезонансной топологии, но также за счет встроенных в микросхему транзисторов CoolMOS™ серии P7, которые обладают отличными динамическими характеристиками и низким значением выходной емкости Сoss и энергии выключения Eoss.

Контроллеры Infineon семейства CoolSET™ 5-ого поколения:

Наименование

Vds (В)

Rds(on) @ 25°C (Ом)

Мощность, 220 ±20% В AC (Вт)

Мощность, 85…300 В AC (Вт)

Корпус

ICE5QR4770AZ

700

4,73

27

15

PG-DIP-7

ICE5QR4780AZ

800

4,13

28

15

PG-DIP-7

ICE5QR2270AZ

700

2,13

41

22

PG-DIP-7

ICE5QR2280AZ

800

2,13

41

22

PG-DIP-7

ICE5QR1070AZ

700

1,15

58

32

PG-DIP-7

ICE5QR0680AZ

800

0,71

74

41

PG-DIP-7

ICE5QR4770AG

700

4,73

27

15

PG-DSO-12

ICE5QR1680AG

800

1,53

50

27

PG-DSO-12

ICE5QR0680AG

800

0,71

77

42

PG-DSO-12

Технические преимущества:

  • Встроенный 700 В/800 В MOSFET нового поколения P7;
  • Быстрый запуск благодаря каскодному включению высоковольтного транзистора;
  • Встроенный цифровой плавный запуск;
  • Улучшенный цифровой алгоритм работы в режиме квази-резонанса для снижения ЭМИ и увеличения КПД;
  • Комплекс защит по току, напряжению и температуре;
  • Автоматический перезапуск после срабатывания защиты;
  • Ограничение по минимальной частоте работы для уменьшения акустического шума;
  • Высокая энергоэффективность при малой нагрузке с настройкой порогов входа/выхода;
  • Преимущество по энергоэффективности не менее 3-5% (по сравнению со стандартной обратноходовой топологией).

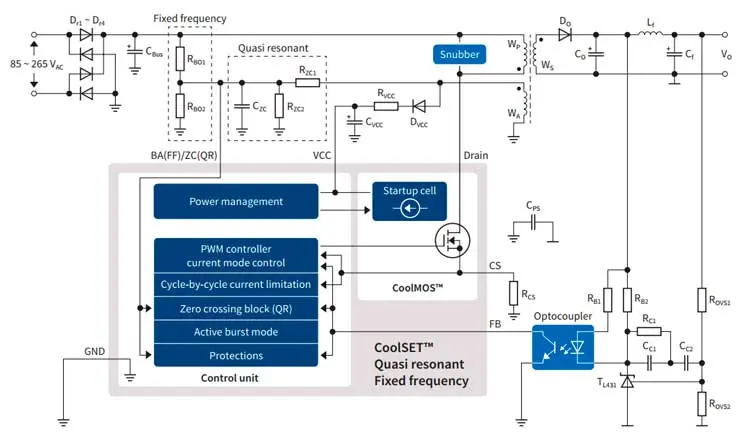

Типовая схема включения регуляторов CoolSET Gen5

Типовая схема включения регуляторов CoolSET Gen5



Образцы уже доступны для заказа со склада Компэл.

Источник: www.compel.ru


Дата публикации: 28.07.2017
