Недорогие DC-DC преобразователи на плату на 100 Вт от компании Bel Power Solutions

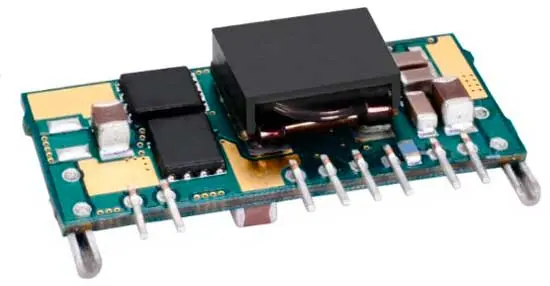

Компания ЭЛТЕХ предлагает по сниженной цене неизолированные DC-DC преобразователи YEV09T20-0G для архитектур с распределенным питанием, от производителя Bel Power Solutions (бывший Power-One), выполненный в корпусе SIP для монтажа на плату. Имея входной диапазон напряжения 4,5…13,8 В, преобразователь YEV09T20-0G предоставляет возможность установки выходного напряжения из диапазона 0,59…5,1 В. Максимальный выходной ток – 20 А без требования минимальной нагрузки.

Установка выходного напряжения производится подключением к выводу TRIM внешнего резистора, номинал которого рассчитывается по формуле , где VOUT – требуемое выходное напряжение, RTRIM – номинал резистора. Типичные значения напряжения приведены в таблице. В отсутствие резистора на выходе преобразователя напряжение 0,591 В.

YEV09T20-0G

YEV09T20-0G



Выходное напряжение, В

Расчётное сопротивление, кОм

Стандарт резистора
с точностью 0,1%, кОм

0,8

5,65

5,62

1,2

1,94

1,93

1,5

1,3

1,3

1,8

0,98

0,976

2,5

0,62

0,619

3,3

0,44

0,437

5,0

0,27

0,267

Преобразователь также имеет вывод ON/OFF для реализации удаленного включения/выключения. На него подается высокий уровень напряжения (>1 В) или остается открытым для активации выхода; для отключения необходимо подать низкий уровень (<0,4 В).

Выводы SENSE+/- могут использоваться для компенсации падения напряжения на проводах в случае, если нагрузка расположена на значительном расстоянии от преобразователя.

Сигнальный выход POWER GOOD позволяет вести мониторинг состояния преобразователя YEV09T20-0G. При нормальной работе на нем присутствует высокий уровень напряжения открытого стока транзистора. Если срабатывает защита и в отключенном состоянии с использованием вывода ON/OFF на нем наблюдается низкий уровень.

К дополнительным функциям относятся два типа защит: от перегрузки и превышения напряжения на выходе. В обоих случаях при возвращении рабочих параметров происходит автовосстановление работоспособности преобразователя.

DC-DC преобразователь напряжения YEV09T20-0G может применяться помимо систем распределенного питания также в телекоммуникациях, серверных и прочих случаях, где необходимо преобразование сигнала.



Технические характеристики:

  • Диапазон входного напряжения: 4,5…13,8 В DC
  • Диапазон установки выходного напряжения 0,59…5,1 В DC
  • Мощность: 100 Вт
  • Гальваническая развязка: отсутствует
  • Расположение выводов: SIP
  • Рабочий диапазон температур: 0…+70°С
  • КПД: до 94%
  • Охлаждение: воздушная конвекция
  • Габариты (Д×Ш×В): 36,8×15,5×8,6 мм



Стандартные функции:

  • Защита от:
    •  - превышения напряжения на выходе
    •  - перегрузки
  • Функция удаленного включения/отключения
  • Сигнальный выход Power Good



Все вопросы, связанные с приобретением данных источников питания, вы можете задать в любом офисе компании ЭЛТЕХ или написав письмо

Источник: www.eltechspb.by


Дата публикации: 18.04.2017
