DRV5055 и DRV5056 — новые датчики холла с ратиометрическим выходом



Компания Texas Instruments представила новые линейные аналоговые датчики Холла DRV505x с ратиометрическим выходом, т.е. с абсолютным значением выходного напряжения зависящим как от величины магнитного поля, так и от  напряжения питания. Точность измерения составляет ±2.5%. Датчики выпускаются в корпусах SOT-23 и TO-92 и имеют встроенную температурную компенсацию магнитной чувствительности. Датчики работают в температурном диапазоне от -40°C до +125°C и потребляют ток 6 мА.

Датчик DRV5055 является биполярным, реагирующим на любой полюс магнита. При отсутствии магнитного поля, напряжение на выходе датчика равно половине напряжения питания. При приближении южного полюса магнита выходное напряжение увеличивается, при приближении северного - уменьшается. Напряжение на выходе имеет линейную зависимость от магнитного поля, что позволяет использовать DRV5055 в устройствах прецизионного позиционирования или для измерения силы тока. В зависимости от версии микросхемы, можно выбрать один из 4 уровней чувствительности:



  • A1: 100 mV/mT, ±21-mT Range
  • A2: 50 mV/mT, ±42-mT Range
  • A3: 25 mV/mT, ±85-mT Range
  • A4: 12.5 mV/mT, ±169-mT Range



Датчик Холла DRV5056 является униполярным, т.е. реагирует только на южный полюс магнита. При приближении южного полюса напряжение на его выходе линейно изменяется от 0.6 В до напряжения питания, которое может быть равным 3.3 или 5 В.

К выпуску планируются автомобильные версии этих датчиков (DRV5055-Q1, DRV5056-Q1), у которых верхняя граница рабочего температурного диапазона будет достигать +150°C.

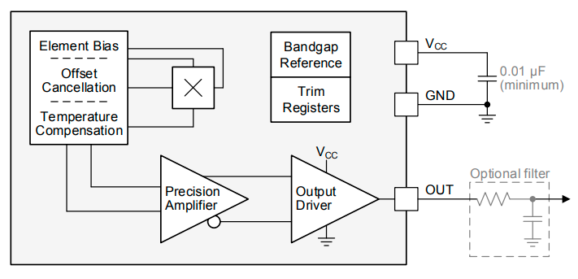

Блок-схема датчика Холла DRV5056

Блок-схема датчика Холла DRV5056
