Расширение номенклатуры 800V CoolMOS P7 транзисторов



Infineon расширила семейство 800 В MOSFET CoolMOS™ P7 транзисторами в корпусах TO-220 FP Narrow Lead и SOT-223. Кроме этого, появились дополнительные представители семейства в ранее анонсированных корпусах. Например, транзисторы в корпусе DPAK теперь представлены в очень широком диапазоне сопротивлений канала с нижней границей 280 мОм.

Отличительной особенностью 800 В MOSFET CoolMOS P7 является снижение более чем на 50% параметров EOSS и QG, а также уменьшение паразитных емкостей CISS и COSS по сравнению с предыдущим поколением CoolMOS С3. Все приборы семейства 800 В MOSFET CoolMOS P7 оснащены ESD защитой в цепи затвора.

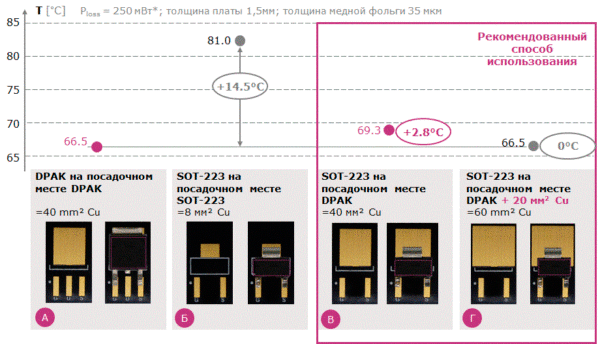

Использование 800 В MOSFET CoolMOS P7 в корпусе SOT-223 позволяет реализовать более компактное и дешевое решение, по сравнению с применением транзисторов в корпусе DPAK. Как видно из примера (рисунок ниже), при установке SOT-223 на посадочное место DPAK разница в температуре на корпусе составит всего 2,8°С. А в случае, если компоновка платы позволяет увеличить площадь контакта под выводом стока до 60 мм², разница в нагреве становится равной нулю.

Сравнение нагрева транзисторов в корпусах DPAK и SOT-223

Сравнение нагрева транзисторов в корпусах DPAK и SOT-223



Особенности 800 В MOSFET CoolMOS™ P7

  • лучшее соотношение RDS(ON)*EOSS среди конкурентов;
  • значительное улучшение динамических параметров QG, CISS, COSS по сравнению с предыдущим поколением;
  • пороговое напряжение затвора 3 В ±0,5 В;
  • встроенная ESD защита цепи затвора;
  • широкая номенклатура корпусов и типовых сопротивлений канала.



Целевые применения

  • LED драйверы;
  • источники питания собственных нужд;
  • зарядные устройства/адаптеры для портативной электроники;
  • цепи высоковольтного запуска (High Voltage Start Up) источников питания.



RDS(on), мОм

TO-247

TO-220 FP

TO-220 FP narrow lead

TO-220

TO-251 IPAK Long lead

TO-251 IPAK short lead

TO-252 DPAK

SOT-223

4500



IPU80R4K5P7



IPD80R4K5P7

IPN80R4K5P7

3300



IPU80R3K3P7



IPD80R3K3P7

IPN80R3K3P7

2400



IPU80R2K4P7

IPS80R2K4P7

IPD80R2K4P7

IPN80R2K4P7

2000



IPU80R2K0P7

IPS80R2K0P7

IPD80R2K0P7

IPN80R2K0P7

1400



IPA80R1K4P7



IPP80R1K4P7

IPU80R1K4P7

IPS80R1K4P7

IPD80R1K4P7

IPN80R1K4P7

1200



IPA80R1K2P7



IPP80R1K2P7

IPU80R1K2P7

IPS80R1K2P7

IPD80R1K2P7

IPN80R1K2P7

900



IPA80R900P7



IPP80R900P7

IPU80R900P7

IPS80R900P7

IPD80R900P7

IPN80R900P7

750



IPA80R750P7



IPP80R750P7

IPU80R750P7

IPS80R750P7

IPD80R750P7

IPN80R750P7

600



IPA80R600P7



IPP80R600P7

IPU80R600P7

IPS80R600P7

IPD80R600P7

IPN80R600P7

450



IPA80R450P7

IPAN80R450P7

IPP80R450P7



IPD80R450P7



360

IPW80R360P7

IPA80R360P7

IPAN80R360P7

IPP80R360P7



IPD80R360P7



280

IPW80R280P7

IPA80R280P7

IPAN80R280P7

IPP80R280P7



IPD80R280P7





Источник: www.compel.ru
