ICL5102 — новый контроллер эффективного полумостового AC-DC преобразователя с ККМ



ICL5102 - новый комбинированный контроллер источника питания, который управляет сразу двумя каскадами: каскадом корректора коэффициента мощности (ККМ) и каскадом резонансного полумостового LLC-преобразователя (как вариант, LCC).

Высокий уровень интеграции данного решения обеспечивает малое количество компонентов и отлично подходит для компактных и низкопрофильных источников питания. Конфигурация параметров микросхемы ICL5102 производится путем подбора номиналов резисторов. Со стартовым током порядка 100 мкА контроллер позволяет запускать источник питания за время не более 300 мс.

Каскад ККМ реализован на базе цифрового ядра и работает в режиме граничных токов дросселя (CrM) либо переходит в режим прерывистых токов (DCM) при малой нагрузке. Данный каскад работает в диапазоне частот от 22 до 500 кГц и позволяет достичь значения коэффициента мощности более 95% и коэффициента нелинейных искажений входного тока (THD) менее 10%.

Каскад полумоста содержит встроенный драйвер нижнего и верхнего плеча для управления внешним транзистором с максимальным напряжением до 650 В. В данной микросхеме реализован адаптивный алгоритм подстройки мертвого времени в диапазоне 500-1000 нс.

В контроллере ICL5102 реализован алгоритм выхода из емкостного режима работы LLC-преобразователя. Емкостной режим может наступить либо при коротком замыкании в нагрузке, либо при резком повышении нагрузки (набросе) или при запуске преобразователя. Контроллер пытается плавно вывести преобразователь из емкостного режима путем повышения частоты преобразования. Если это не помогает, то происходит перезапуск контроллера.

Для ICL5102 есть демонстрационная плата REF-ICL5102-U130W-CC мощностью 130 Вт, работающая в режиме постоянного тока (CC – Constant Current).

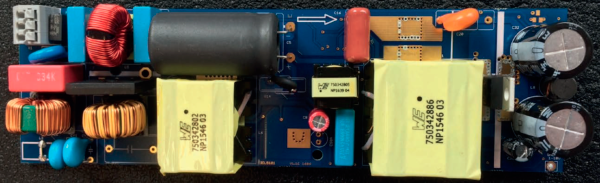

Внешний вид демонстрационной платы REF-ICL5102-U130W-CC

Внешний вид демонстрационной платы REF-ICL5102-U130W-CC



Технические преимущества

  • Диапазон действующих значений входных напряжений 85…305 В;
  • Диапазон частот работы ККМ-каскада 22…500 кГц;
  • Встроенный изолированный по технологии бессердечникового трансформатора драйвер верхнего плеча выходного каскада;
  • Возможен высокий КПД преобразователя до 95% (оба каскада – ККМ + LLC);
  • Внешний NTC-резистор для защиты от перегрева;
  • Малое время плавного запуска до 300 мс;
  • Алгоритм регулирования в емкостном режиме LLC-каскада;
  • Запуск на частоте 1.3 МГц;
  • Стабильная работы при малой нагрузке;
  • Корпус DSO-16;
  • Диапазон рабочих температур -40…125°C.



Типовые применения

  • Источники питания промышленного назначения;
  • Источники питания для потребительской электроники;
  • Светодиодные драйверы.

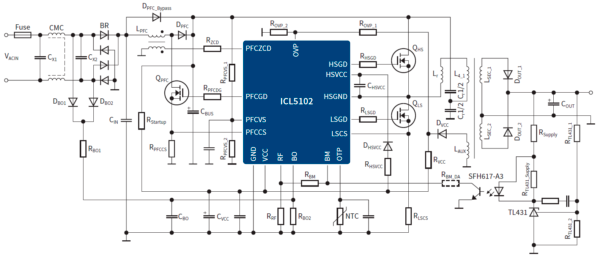

Типовая схема включения ICL5102
