Новые 1200V IGBT Infineon в корпусе TO-247PLUS



Компания Infineon обновила линейку IGBT на 1200 В в корпусе TO-247PLUS 3pin, представив транзисторы с чипами TRENCHSTOP™ 2 (для частот коммутации до 20 кГц) и HIGHSPEED 3 (для частот коммутации до 45 кГц). Корпуса TO-247PLUS 3pin и TO-247 одинаковы по размерам и отличаются лишь отсутствием крепежного отверстия. Благодаря этому, внутри корпуса можно разместить больший кристалл как транзистора, так и диода. Таким образом, увеличивается рабочий ток и, соответственно, плотность мощности конечного устройства. Кроме того, в новой линейке IGBT для достижения больших плотностей тока было оптимизировано внутреннее соединение токоведущих проводников (увеличено их количество).

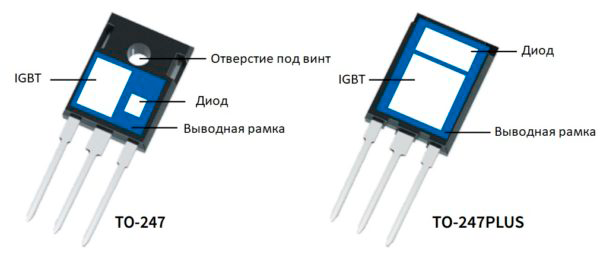

Отличия корпусов TO-247 и TO-247PLUS 3pin

Отличия корпусов TO-247 и TO-247PLUS 3pin



Вследствие отсутствия крепежного отверстия у корпуса TO-247PLUS 3pin, площадь теплоотводящей площадки на задней стороне корпуса увеличена на 35%, что дает снижение Rth(jh) до 20% по сравнению с корпусом TO-247. Сочетание большего тока и лучших теплопроводящих свойств позволяют использовать, например, вместо трех параллельно соединенных IGBT на 25 А один IGBT на 75 А. При этом уменьшатся габаритные размеры изделия и упрощается трассировка печатной платы.

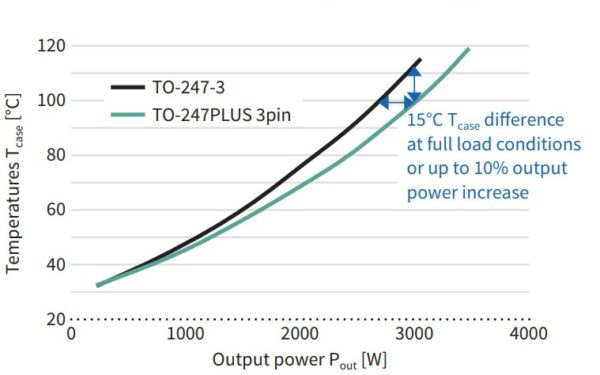

Зависимость температуры корпуса от выходной мощности преобразователя

Зависимость температуры корпуса от выходной мощности преобразователя при прямой замене TO-247 на TO-247PLUS 3 pin



Благодаря вырезам в корпусе, изоляционное расстояние между выводами было увеличено до 4,25 мм. Также в корпусе TO-247PLUS 3pin значительно увеличен изоляционный промежуток в месте крепления клипсой к охладителю.

Особенности линейки 1200 В IGBT Infineon в корпусе TO-247PLUS

  • высокая плотность мощности;
  • на 20% ниже Rth(jh) по сравнению с TO-247 3pin;
  • увеличенное до 4,25 мм изоляционное расстояние между выводами К и Э;
  • увеличенный изоляционный промежуток для крепежной клипсы;
  • простое крепление к охладителю.



Целевые применения

  • сварочные аппараты;
  • источники бесперебойного питания;
  • зарядные устройства;
  • электропривод двигателей;
  • инверторы для солнечных батарей.



Наименование

Номинальный ток, А

Семейство

Частота коммутации, кГц

Корпус

IKQ40N120CT2

40

TRENCHSTOP™ 2

до 20 кГц

TO-247PLUS 3pin

IKQ40N120CH3

40

HIGHSPEED 3

до 45 кГц

IKQ50N120CT2

50

TRENCHSTOP™ 2

до 20 кГц

IKQ50N120CH3

50

HIGHSPEED 3

до 45 кГц

IKQ75N120CT2

75

TRENCHSTOP™ 2

до 20 кГц

IKQ75N120CH3

75

HIGHSPEED 3

до 45 кГц



Источник: www.compel.ru

Дата публикации: 23.04.2018
