INA260 — цифровой измеритель тока, напряжения и мощности со встроенным шунтом



Микросхема INA260 от Texas Instruments позволяет измерять ток, напряжение и мощность в цепях до 36 В, 15 А. Гарантированная  точность обеспечивается встроенным в микросхему шунтом 2 мОм. Внутренний шунт имеет точность 0.1% и включен по схеме Кельвина, поэтому результаты измерений не зависят от длины и сечения проводников до измеряемой цепи.

INA260 может измерять прямой и обратный ток как в верхнем, так и в нижнем плече. Микросхема производит внутреннее умножение измеренных значений напряжения и тока и выдает результирующую мощность.

АЦП микросхемы имеет разрядность 16 бит. Цена младшего разряда для измеряемого тока составляет 1,25 мА, напряжения 1,25 В и мощности 10 мВт.  Время преобразования может выбираться из диапазона от 140 мкс до 8 мс (8 значений). Специальный программируемый вывод Alert предназначен для выдачи сигнала об окончании преобразования либо для предупреждения о перегрузке по напряжению, току или мощности. Для уменьшения флуктуации показаний можно включить автоматическое усреднение  - от 4 до 1024 раз.

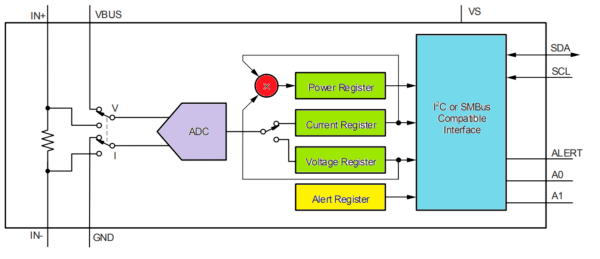

Внутренняя структура INA260
Внутренняя структура INA260

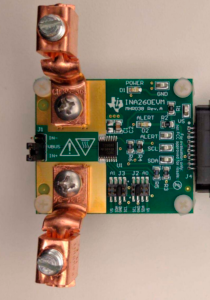

Измерительный модуль на базе INA260
Измерительный модуль на базе INA260



Внутренний шунт может выдерживать перегрузку до 100 ампер в течение 200 миллисекунд и не менее 30 А в течение минуты. INA260 работает от единственного источника 2.7…5.5 В, типичное потребление составляет 310 мкА. Температурный диапазон от  –40 °C до +125°C.

Источник: www.compel.ru

Дата публикации: 10.05.2018
