INA250 – уникальный измеритель тока со встроенным шунтом от TI



Texas Instruments выпустил первую в индустрии микросхему измерителя тока со встроенным прецизионным шунтом. Токовый монитор INA250 предназначен для измерения тока до 15 А в верхнем или нижнем плече в схемах с напряжением до 36 В. INA250 представляет собой специализированный операционный усилитель и прецизионный 0.1% измерительный резистор 2 мОм, подключенный ко входу ОУ по схеме Кельвина внутри корпуса микросхемы.

Интегрированный шунт позволяет получить гарантированную точность измерения, при этом снижается стоимость узла измерения и, дополнительно, уменьшается занимаемая площадь печатной платы. Также предотвращаются ошибки измерения, которые могут возникать при неоптимальной разводке дорожек подключения внешнего шунта.

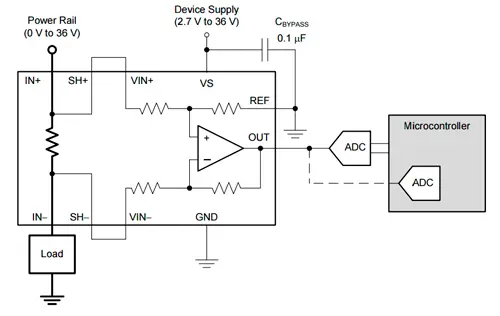

Схема включения INA250

Схема включения INA250



Разводка печатной платы под INA250

Разводка печатной платы под INA250



Раздельные выводы для шунта и для входов ОУ позволяют при необходимости добавить в схему измерения фильтрующие RC-цепочки. Низкий собственный ток потребления микросхемы позволяет питать INA250 непосредственно от порта ввода-вывода микроконтроллера. В этом случае, для перевода микросхемы в спящий режим достаточно будет выставить уровень "0" на линии порта. Шунты двух микросхем INA250 можно включать параллельно для увеличения предела измеряемого тока.

Микросхема выпускается в 4 версиях с различными коэффициентами усиления 200 мВ/А (INA250A1), 500 мВ/А (INA250A2), 800 мВ/А (INA250A3), и 2 В/А (INA250A4). INA250 обеспечивает общую точность измерения не хуже 0.3% в рабочем диапазоне температур от -40 до +125°С. Напряжение питания не зависит от измеряемой цепи и может находится в диапазоне 2.7…36 В. Ток потребления микросхемы 300 мкА.

Максимальный ток 15 А определяется исходя из возможности рассеивания тепла корпусом микросхемы. INA250 может выдерживать существенно больший ток при кратковременном воздействии, например, 40 А в течение 10 секунд или до 60 А при длительности до 1 сек.

Источник: www.compel.ru

Дата публикации: 05.08.2015
