LM3402 – драйвер мощных светодиодов от NATIONAL SEMICONDUCTORS на ток до 0,5А



LM3402MM и LM3402HVMM  – монолитные импульсные стабилизаторы постоянного тока для светодиодов мощностью до 1Вт. Содержат N-канальный MOSFET-ключ с ограничением по максимальному току до 735мА для построения понижающего стабилизатора. LM3402HV имеет расширенный диапазон входного напряжения 6В...75В.

Схема контроля с гистерезисом позволяет использовать напряжение, снимаемое с внешнего резистора, для поддержания постоянного тока через последовательную или параллельно-последовательную цепочку светодиодов, а также ШИМ-регулирования яркости их излучения, защиты от замыкания или обрыва цепи светодиодов, защиты от перенапряжений и перегрева самой микросхемы.

Отличительные особенности:
  • встроенный N-канальный MOSFET-транзистор на 0,5А;
  • диапазон входного напряжения:
    6В...42В (LM3402),
    6В...75В (LM3402HV);
  • выходной ток до 500мА;
  • ограничение тока в каждом периоде;
  • разделение ШИМ-управления яркостью светодиодов и режима отключения микросхемы;
  • защита от перегрева;
  • корпус MSOP-8.

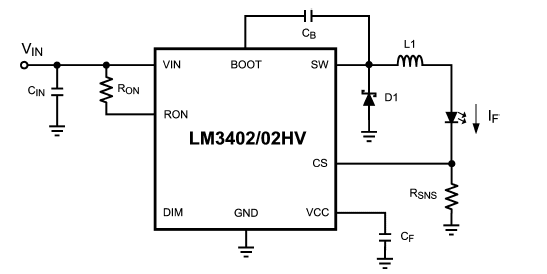

Структурная схема LM3402

LM3402 – драйвер мощных светодиодов от NATIONAL SEMICONDUCTORS на ток до 0,5А
Области применения: драйверы светодиодов; источники стабильного тока; автомобильное освещение; системы общего освещения; промышленное освещение.
