LM76002/3 — новые синхронные DC-DC регуляторы от Texas Instruments



Компания Texas Instruments выпустила новые понижающие преобразователи напряжения со входом до 60 В и выходным током до 2.5 А для LM76002 и до 3.5 А для LM76003.

Благодаря широкому диапазону входных напряжений, появилась возможность упростить входные цепи защиты для 24-вольтовых применений в промышленных и автомобильных системах. Настраиваемая в широком диапазоне (350…2200 кГц) частота коммутации позволяет оптимизировать устройство либо по мощности потерь, либо по занимаемому месту решения на плате. Микросхемы имеют большую площадку на нижней части корпуса, которая предназначена для отведения мощности потерь, что обеспечивает отличное температурное поведение.

Наличие специальных канавок внутри выводов микросхемы позволяет улучшить качество паянного соединения и обеспечивает 100% визуальный контроль процесса сборки (см. рисунок ниже).

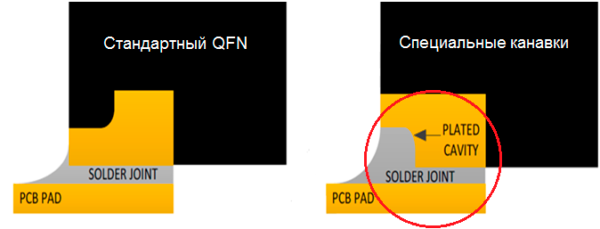

Специальные канавки в корпусе WQFN-30

Специальные канавки в корпусе WQFN-30



Технические параметры

  • диапазон входных напряжений: 3.5…60 В (максимум 65 В);
  • выходное напряжение от 1.0 В до 95% от Vin;
  • номинальный выходной ток: до 2.5 А (LM76002) и до 3.5 А (LM76003);
  • частота настраивается в диапазоне: 350…2200 кГц;
  • низкий ток собственного потребления: 15 мкА;
  • максимальный КПД достигает 97%;
  • настраиваемый плавный запуск (6.3 мс по умолчанию);
  • наличие выхода Power-Good;
  • возможность выбора режима работы с принудительной ШИМ (FPWM);
  • высокий КПД на низкой нагрузке (режим Light-Load Architecture);
  • диапазон рабочих температур –40…150°С;
  • корпус WQFN-30 размером 4×6 мм;
  • есть исполнения микросхем с автомобильной квалификацией.

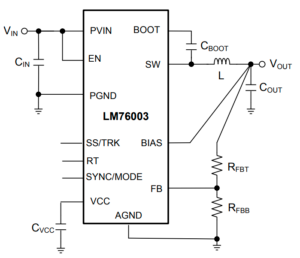

Типовая схема включения LM76002/3

Типовая схема включения LM76002/3

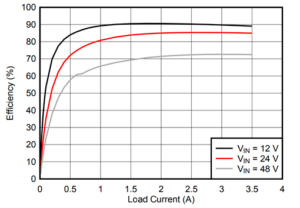

Зависимость КПД от нагрузки для микросхемы LM76003

Зависимость КПД от нагрузки для микросхемы LM76003 (выход 5.0 В, частота 2200 кГц, режим принудительной ШИМ)



Типовые применения

  • автомобильная электроника;
  • телекоммуникационное оборудование;
  • видеонаблюдение;
  • программные логические контроллеры;
  • системы питания от шин 24/48 Вольт.





Источник: www.compel.ru

Дата публикации: 11.04.2018
