Компания Texas Instruments представила DC-DC преобразователь LM2776 созданный по CMOS технологии. LM2776 является емкостным DC-DC преобразователем, в котором используется всего три внешних недорогих конденсатора.

Микросхема LM2776 преобразует постоянное входное напряжение в отрицательное выходное напряжение. Максимальный выходной ток в нагрузке может достигать до 200 мА. Топология внутренней схемы такова, что имеет минимальное EMI излучение, по сравнению с индуктивными DC-DC преобразователями.

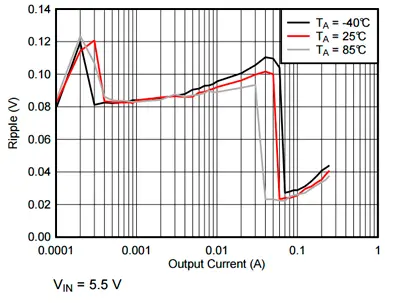

График пульсаций выходного напряжения LM2776

График пульсаций выходного напряжения LM2776

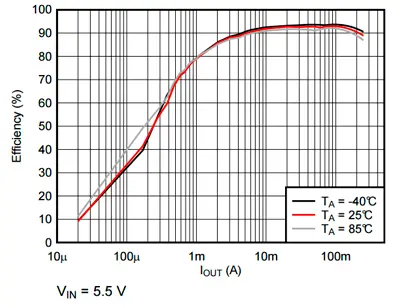

Эффективность LM2776

Эффективность LM2776



LM2776 выпускается в минимальном корпусе 6SOT-23, что позволяет применять данную микросхему в портативных устройствах.

Схема включения LM2776

Схема включения LM2776



Основные характеристики

  • Диапазон входных напряжений: 2.7…5.5 В;
  • Диапазон выходных напряжений: -5.5…-2.7 В;
  • Максимальный выходной ток: 0.2 А;
  • Максимальная частота переключений: 2.2 МГц;
  • Минимальная частота переключений: 1.8 МГц;
  • Максимальная эффективность: 90%;
  • Собственное потребление: 0.1 мА;
  • Рабочий диапазон температур от -40 до 85°C.

Источник: www.compel.ru

Дата публикации: 29.09.2015
