LMZ36002 - 60V 2А понижающий DC-DC модуль



LMZ36002 – синхронный понижающий 2A DC/DC преобразователь с интегрированными силовыми MOSFET транзисторами и выходным дросселем в низкопрофильном корпусе QFN (10х10 мм). Это полноценное решение, для работы которого достаточно всего трех внешних компонентов. При этом оно оставляет возможность регулировки основных параметров в соответствии с конкретными требованиями приложений.

LMZ36002 предлагает множество функций и идеально подходит для питания широкого спектра устройств и систем.

Модуль имеет широкий входной диапазон рабочего напряжения (до 60 В). Выходное напряжение настраивается при помощи всего лишь одного внешнего резистора в диапазоне 2.5...7.5В. Частота коммутации также регулируется в диапазоне от 200 кГц до 1 МГц с помощью внешнего резистора или синхронизирующих импульсов от внешнего генератора.

Микросхема имеет функцию защиты от пониженного напряжения питания (UVLO). Порог срабатывания настраивается при помощи резистивного делителя на выводе IN/UVLO. Также можно понизить напряжение блокировки для перевода LMZ36002 в режим ожидания и снижения тока потребления.

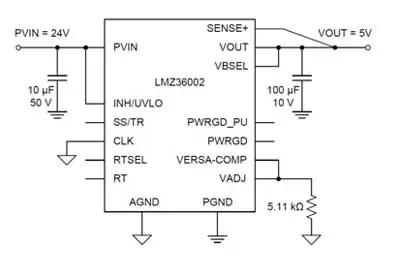

Типовая схема включения LMZ36002


Технические особенности LMZ36002:

  • Полностью интегрированный модуль питания с небольшими размерами и низкопрофильным дизайном;
  • Вывод "Power Good", если выходное напряжение находится в пределах ±10% от установленной нормы;
  • Автоматический режим PFM, повышающий эффективность при малых нагрузках;
  • Корпус позволяет организовать хороший теплоотвод при использовании в ограниченном пространстве;
  • Тепловая защита и ограничение тока для защиты от перегрузки.
  • Корпус 10×10×4.3 мм;
  • Широкий диапазон выходного напряжения: от 2,5В до 7,5В;
  • Диапазон частот коммутации: от 200 кГц до 1 МГц;
  • Возможность синхронизации от внешнего источника тактирования;
  • Автоматический PFM режим для повышения эффективности при низких нагрузках;
  • Регулируемый плавный старт;
  • Секвенсирование/отслеживание выходного напряжения;
  • Настраиваемый порог отслеживания просадок входного напряжения (UVLO);
  • Защитное отключение при перегреве;
  • Защита от токовых перегрузок (Hiccup Mode);
  • Рабочий температурный диапазон: от -40°C до 105°C;
  • Улучшенные тепловые характеристики корпуса: 14°C/Вт;
  • Встроенный экранированная индуктивность ,соответствие Class B (EMI).



Сферы применения:

  • Промышленный контроль и контроль двигателей;
  • Автоматическое тестовое оборудование;
  • Медицинское и диагностическое оборудование;
  • Системы с высокой плотностью мощности.

Источник: www.compel.ru

Дата публикации: 30.11.2016
